Линейка оборудования серии DCH-3100P снята с производства. Рекомендуем рассмотреть замену:

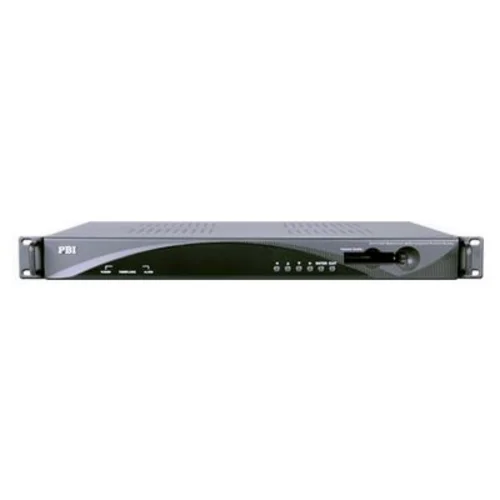

DCH-3100P является современным и наиболее экономичным вариантом замены IRD устаревшего формата DVB-S/MPEG-2, работающих в составе головных станций и сетей эфирной ретрансляции спутниковых ТВ-программ. Входной интерфейс для спутниковых сигналов поддерживает оба стандарта DVB-S и DVB-S2, при этом тип используемой модуляции (QPSK или 8PSK) определяется автоматически.
Стоимость линейки ресиверов-декодеров DCH-3100P снижена более чем в 2 раза по сравнению с подобной серией DCH-5100P, имеющей аналогичные мультистандартные декодеры (MPEG-2/H.264 SD/HD) с обработкой двух Audio-стереопар и демодулятор DVB-S/S2. Существенное удешевление произведено за счет отказа от встроенного ремультиплексора с входами ASI и IP, а также от цифровых выходов HD-SDI и AES-EBU и перехода на новый дешевый чип. Отсутствие ремультиплексора позиционирует DCH-3100P уже не как многофункциональный процессор (как серии 5100P и 4000P), а как однозадачный ресивер-декодер (IRD).
Все модели 3100P имеют поддержку мультисервисного дескремблирования транспортного потока с применением профессиональных многосервисных CAM-модулей. Это важнейшая функция современной цифровой головной станции, которая позволяет в разы сократить необходимое число спутниковых приемников в составе станции.
Дескремблер 3100P имеет 2 слота CI (Common Interface). Наличие возможности установки двух CAM (в том числе, профессиональных) на каждый принятый со спутника поток является мощным преимуществом в сравнении с приемниками, имеющими один CAM на поток.
Декодер приемников 3100P декомпрессирует видео форматов MPEG-2 (MP@ML для SD, MP@HL для HD) и MPEG-4/H.264 AVC Part.10 (MP@L3 для SD, HP@L4.1 для HD) с разрешениями 1080i/720p/576i/480i. Видео высокой четкости доступно через аналоговый выход YPbPr и через цифровой HDMI-выход (v.1.3). Композитный аналоговый видео-выход поддерживает системы цветности PAL/SECAM/NTSC. Приемник имеет два декодера Audio и выводит сигналы 2-х стереопар (2xAudio PIDs) с компрессией MPEG-1 Layer I/II, причем первая стереопара имеет два типа выходов (balanced, 2*XLR; unbalanced, 2*RCA), вторая - только unbalanced (2*RCA).
Управление и upgrade. Управление основными функциями 3100P возможно с передней панели и дистанционно по сети Ethernet, причем второй вариант является основным. В отличие от других серий PBI управление ресивером производится не через HDMS, а через WEB-интерфейс. Впервые в практике PBI добавлена удобная возможность апгрейда аппарата через USB порт (такой функции нет даже у серии 5100P), другой возможностью является обновление ПО по протоколу FTP. Порт RS232 оставлен для сервисных отладочных операций.
Основные характеристики
- HDMI выход
- Декодер MPEG2/4 (H.264)
- Веб-интерфейс
- 2 CI слота с поддержкой многоканального декодирования (все профессиональные кодировки)
- Имеет балансный (XLR) аудио выход
- Поддержка кодировки BISS
- Функция автоматического поиска сигнала, обновление прошивки из транспортного потока
- Настройка аудио видео РID. Память последнего канала
- OSD телетекст (DVB ETS 300 706)
- Поддержка форматов вещания PAL и NTSC
- Функция EPG, поддержка PIG (картинка в графике)
- Обновление ПО через RS-232
Технические характеристики
Тюнер DVB-S (QPSK-демодулятор) |
|
Диапазон входных частот, МГц |
950 ... 2150 |
Входной уровень, дБмВ |
-65 ... -25 |
Входное сопротивление, Ом |
75 |
Символьная скорость для QPSK, Мбит/с |
5 ... 45 |
Символьная скорость для 8PSK, Мбод/с |
10 ... 31 |
Коэффициент сглаживания (Rolling Off Factor) |
0.20 или 0.35 |
FEC |
1/2, 2/3, 3/4, 5/6, 6/7, 7/8 |
Декодирование Рида-Соломона |
188/204, T=8 & I=12 |
Входной коннектор |
F |
XLR балансный аудиовыход |
|
Выходной импеданс, Ом |
600 |
Входной уровень, В |
0,6 |
Выход видео BNC |
|
Выходной импеданс видео |
75 |
Полоса по выходу видео, МГц |
8 |
Неравномерность амплитуды синхроимпульсов, % |
± 5 |
Отклонение амплитуд пакетов от номинального значения 300мВ, дБ |
± 2 |
AV (RCA) |
|
Разъем Audio (левый и правый) |
RCA |
Формат сжатия |
MPEG-1 уровни I и II, формат компрессии Musiacam |
Амплитудно-частотная характеристика, дБ |
± 2 |
Динамический диапазон Audio, дБ |
80 |
Выходной импеданс Audio, Ом |
680 |
Коэффициент гармоник Audio, % |
0,2 |
Отношение сигнал/шум Audio, дБ |
80 |
Различие в уровнях L-R, дБ |
± 1 |
Разъем Video CVBS (Декодер MPEG-2) |
|
Разъем Audio (левый и правый) |
RCA |
Неравномерность АЧХ, % |
± 5 |
Формат Video |
4:3, 16:9 |
Буфер Video SDRAM, Мбит/с |
64 |
Скорость данных Video (Max. Пакетная скорость: 228Мбит/с), Мбит/с |
15 |
Выходной уровень Video, В |
1 ± 0,1 |
S/N, дБ |
54 |
