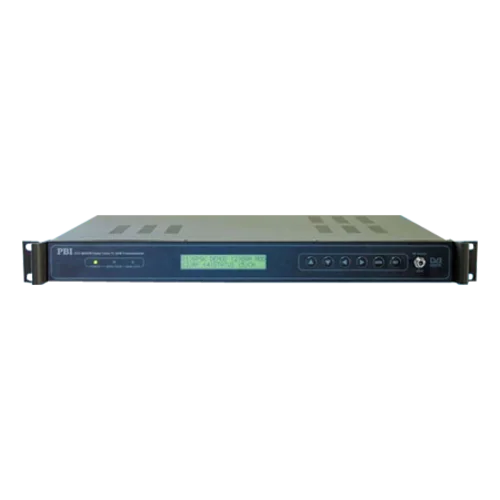

QAM модулятор DCH-3000TM-20A компании PBI предназначен для преобразования DVB транспортных потоков (TS), получаемых от кодера, мультиплексера, скремблера и др. устройств в RF сигнал стандарта DVB-C на частоте одного из ТВ каналов.
DCH-3000TM DVB QAM Модулятор - это уникальное решение, которое сочетает в себе QPSK (DVB-S) демодулятор, фильтр элементарных потоков и цифровой кабельный QAM модулятор. Все это расположено в компактных габаритах 1RU. Решение поддерживает такие варианты входных сигналов - QPSK сигнал со спутника и ASI. Далее принятый сигнал трансмодулируется в QAM RF или выдается на ASI выход без модуляции. DCH-3000TM DVB QAM Модулятор имеет управление по HTTP, что позволяет отслеживать состояние мониторинга и управления в режиме реального времени. Кроме того, данное решение способно принимать PSI/SI информацию от всех входов и затем мультиплексировать их в единый транспортный поток с PCR коррекцией. Поэтому модулятор DCH-3000TM также может быть назвать "Многопротокольный Обработчик Транспортных Потоков" или "QAM трансмодулятор". Данная платформа идеально подходит для передачи DVB-C сигнала в HFC, MMDS и MUDS сетях.
Основные характеристики
- Полная поддержка стандарта DVB-C/ETSI30.
- Стандартные DVB-интерфейсы: ASI и SPI.
- Скорость TS потока на входе: 1 ... 54 MBit/s.
- Изменение скорости выходного потока: 3.5 ... 7.1 Bouds.
- Режимы QAM-модуляции: 16/32/64/128/256.
- Диапазон выходных частот: 47 ... 862МГц.
- Уровень выходного сигнала: 100 ... 113 дБмкВ.
- Конфигурация PID, ремаппинг, обработка информации PSI и SI.
- Отслеживание потока в реальном времени и фильтрация пустых пакетов.
- Модификация NIT таблиц.
- Коррекция PCR.
- LCD дисплей.
- Управление по сети Ethernet (RJ45).
- Система мониторинга параметров функционирования.
Технические характеристики
| Параметр | Значение |
|---|---|
| Входные параметры | |
| Входной интерфейс | DVB-S/S2 |
| Разъем | 1xF Вход, 1xF Вход для петли через выход |
| Скорость входного потока | 1 ... 54 MBit/s |
| Длина TS пакетов | 188/204 байт |
| Диапазон входных частот | 950-2150 МГц |
| Входной уровень | -25~-65dBm |
| Символьная скорость | 2-45Mbaud |
| Roll-off Factor | DVB-S QPSK: 0.35 |
| DVB-S2 8PSK: 0.35, 0.25, 0.2 | |
| FEC | DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8 |
| DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9,9/10 | |
| DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 | |
| LNB Polarity Selection Voltage | 0, 13V, 18V selectable |
| LNB Band Selection Tone | 0/22KHz selectable |
| Выходные параметры | |
| IF | 35,25/36,15/36,65/70 МГц (опция) |
| RF | 47-870 МГц |
| Шаг настройки | По сетке ТВ каналов, либо с шагом 62.5 КГц |
| Подавление внеполосных излучений | Более 65 дБ (работа "канала-в-канал") |
| Выходной уровень | 100 ... 113 дБмкВ |
| Сопротивление | 75 Ом |
| Разъем | BNC |
| Кодирование | |
| Режимы QAM | 16, 32, 64, 128, 256 QAM |
| Символьная скорость | 3.5 ... 7.1 Мбод |
| Отношение сигнал/шум | ≥50 дБ по всей полосе |
| Фазовый шум | ≤-95 дБ/Гц при 10 кГц |
| Сетевой интерфейс | |
| Ethernet port | 10/100M |
| RS-232 | опция |
| Электропитание | |
| Напряжение питания | 220 В ± 10%, 50 Гц, 25 Вт |
| Механические характеристики | |
| Размеры | 44мм х 482мм х 410мм |
| Вес | 5 кг |
| Общие характеристики | |
|---|---|
| Тип устройства | QAM трансмодулятор |
