Описание
Функциональные возможности:
Поддержка протокола обмена IEC 62056 СПОДЭС /DLMS, МЭК 60870-5-104
Исполнения с модулями связи PLC G3, RS485, RS485+RS485, RS485+GSM/GPRS, GSM/GPRS.
Измерение показателей качества электроэнергии по классу «S»:
положительное и отрицательное отклонение напряжения;
отклонение частоты сети;
длительность и глубина провала напряжения;
длительность и максимальное значение перенапряжения;
перерывы электроснабжения.
Измерение параметров сети:
частоты напряжения;
фазных токов;
фазных напряжений;
углов между током и напряжением по фазам;
междуфазных (линейных) напряжений;
коэффициента мощности по фазам и суммарно;
углов между током и напряжением по фазам;
активной мощности по фазам и суммарно;
реактивной мощности по фазам и суммарно;
полной мощности по фазам и суммарно.
Защита информации.
Защита от несанкционированного вскрытия (электронные пломбы).
Датчик магнитного поля.
Журналы событий.
Ведение 60 типов событий в двух журналах с учетом времени нарушений:
Журнал событий счетчика;
Журнал изменения настроек.
Ведение ретроспективы учета:
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
Наличие импульсных входов
В счетчиках электроэнергии с модификацией Т наличие импульсных входов реализовано в базе прибора учета или путем применения внешнего модуля расширения импульсных входов производства АО Энергомера или аналогичных. Реализация импульсных входов зависит от модификации шкафа учета электроэнергии.
Анализ качества электроэнергии.
Контроль потребляемой активной мощности.
Контроль потребляемой «мгновенной мощности».
Контроль потребления активной энергии.
Контроль напряжения питающей сети.
Контроль токов.
Контроль частоты сети.
Контроль последовательности чередования фаз.
Контроль обрыва фазы.
Контроль встречного потока мощности.
Реле сигнализации.
Телеметрические выходы с возможностью использования их в качестве «реле».
Звуковой сигнал.
Сигнализация по интерфейсу.
Самодиагностика.
Механизм гибкой настройки реакции на события, возникающие в счетчике.
Отображение информации на ЖКИ сопровождаемое кодами OBIS.
Управление нагрузкой потребителя по заданному расписанию.
| Показатели | Величины |
|---|---|
| Фазность | Трехфазный |
| Тарифность | Многотарифный |
| Класс точности по активной/реактивной энергии | 0,5S/0,5 |
| Номинальное напряжение, В | 3x230/400 |
| Базовый (максимальный) ток, А | 5 (10) |
| Стартовый ток (чувствительность), мА | 5; 10 |
| Частота измерительной сети, Гц | 50±2,5 |
| Число тарифов | 8 |
| Время усреднения профилей нагрузки, мин | 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 |
| Глубина хранения профиля (при времени усреднения 60 мин.), сутки | 256 |

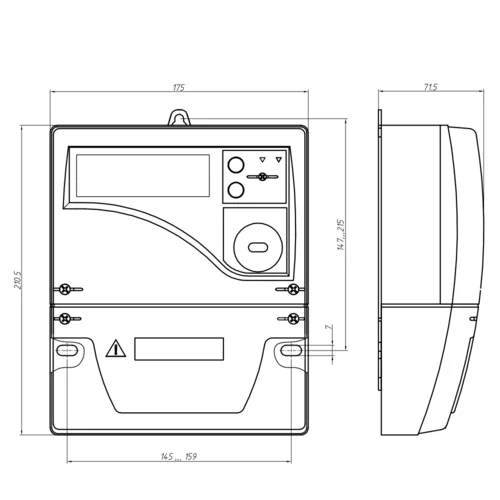

| Габаритные размеры (ВхШхГ), не более, мм | 210,5 x 175 x 71,5 |
| Интерфейсы | Оптопорт; RS485; Радиоинтерфейс с разъемом под внешнюю антенну |
| Дополнительные функции | Реле сигнализации / реле управления внешним коммутационным устройством; Два направления учета; Параметры качества электрической сети; Электронная пломба корпуса и крышки клеммной колодки; Датчик магнитного поля; Резервный источник питания ; Подсветка индикатора; Расширенный набор параметров; Функция контроля мощности |
| Способ крепления | 3 винта |
Характеристики
| Общие | |
|---|---|
| Габариты, мм | 210*175*71,5 |
| Вес, кг | 3,0 |
