Описание
Функциональные возможности:
Поддержка протокола обмена IEC 62056 СПОДЭС/DLMS.
Исполнения с модулями связи PLC G3, RS485, GSM/GPRS, комбинированный NB-IoT/GPRS.
Измерение показателей качества электроэнергии по классу «S»:
положительное и отрицательное отклонение напряжения;
отклонение частоты сети;
длительность и глубина провала напряжения;
длительность и максимальное значение перенапряжения;
перерывы электроснабжения.
Измерение параметров сети:
частоты напряжения;
токов;
напряжений;
углов между током и напряжением;
коэффициентов мощности;
активной мощности;
реактивной мощности;
полной мощности.
Защита информации.
Защита от несанкционированного вскрытия (электронные пломбы).
Датчик магнитного поля.
Журналы событий.
Ведение 60 типов событий в двух журналах с учетом времени нарушений, в том числе:
Журнал событий счетчика (34 события, 400 записей);
Журнал изменения настроек (26 событий, 280 записей).
Ведение ретроспективы учета:
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
Анализ качества электроэнергии.
Контроль потребляемой активной мощности.
Контроль потребляемой «мгновенной мощности».
Контроль потребления активной энергии.
Контроль напряжения питающей сети.
Контроль частоты сети.
Реле сигнализации.
Телеметрические выходы с возможностью использования их в качестве «реле».
Звуковой сигнал.
Сигнализация по интерфейсу.
Самодиагностика.
Механизм гибкой настройки реакции на события, возникающие в счетчике.
Отображение информации на ЖКИ сопровождаемое кодами OBIS.
Управление нагрузкой потребителя по заданному расписанию.
| Показатели | Величины |
|---|---|
| Фазность | Однофазный |
| Тарифность | Многотарифный |
| Класс точности по активной/реактивной энергии | 1/2 |
| Номинальное напряжение, В | 230 |
| Базовый (максимальный) ток, А | 5 (100) |
| Стартовый ток (чувствительность), мА | 10 |
| Тип отсчетного устройства | Дисплей (ЖКИ) |
| Частота измерительной сети, Гц | 50±2,5 |
| Число тарифов | 8 |
| Время усреднения профилей нагрузки, мин | 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 |
| Глубина хранения профиля (при времени усреднения 60 мин.), сутки | 256 |
| Датчик тока | Шунт |
| Количество измерительных элементов | Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
| Диапазон рабочих температур для приборов учета с датой выпуска до 01.06.2023г., °С | от минус 40 до плюс 70 |
| Диапазон рабочих температур для приборов учета с датой выпуска с 01.06.2023г., °С | от минус 50 до плюс 70 |

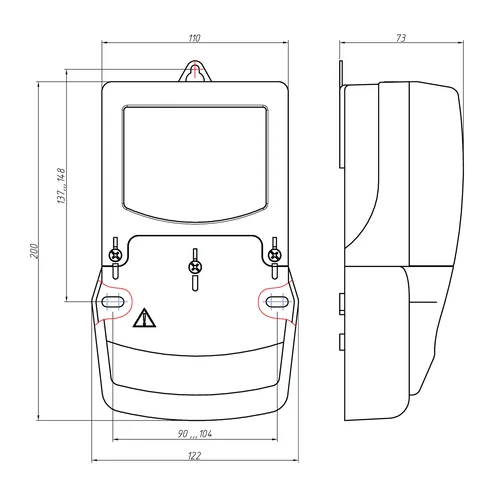

| Габаритные размеры (ВхШхГ), не более, мм | 200 x 122 x 73 |
| Масса, не более, кг | 1 |
| Интерфейсы | Оптопорт; Радиоинтерфейс со встроенной антенной |
| Дополнительные функции | Реле управления нагрузкой; Два направления учета; Параметры качества электрической сети; Электронная пломба корпуса и крышки клеммной колодки; Датчик магнитного поля; Подсветка индикатора; Расширенный набор параметров; Функция контроля мощности |
| Модуль связи | LR01 |
| Способ крепления | 3 винта |
Характеристики
| Общие | |
|---|---|
| Габариты, мм | 200*122*73 |
| Вес, кг | 1,0 |
