Описание
Особенности счетчика:
Установка счетчика на опоре без дополнительной защиты.
Наличие каналов связи:
оптический интерфейс, предназначенный для локального считывания данных;
радиоинтерфейс 2,4 ГГц - предназначен для обмена данным с устройством считывания счетчиков CE901 BU-04;
PLC или GSM/GPRS - предназначены для работы счетчика в системе АСКУЭ.
Встроенное реле управления нагрузкой потребителя.
Устройство считывания счетчиков CE901 BU-04.
Контроль вскрытия крышки зажимов и кожуха.
Контроль воздействий магнитным полем.
Функциональные возможности:
Имеет выносное индикаторное устройство, предназначенное для считывания данных с измерительного блока. Поставляется в комплекте счетчика СЕ207 или по отдельному заказу и выполняет функции считывания информации с измерительного блока счетчика по цифровому каналу связи;
Счетчик измеряет, параметры сети и отображает на индикаторном устройстве значения:
Текущее значение тока;
Текущее значение напряжения;
Текущее значение частоты сети;
Текущее значение мощности;
Поддержка протокола обмена IEC 62056 СПОДЭС/DLMS.
Исполнения с модулем связи PLC G3 или GSM/GPRS.
Измерение показателей качества электроэнергии по классу «S»:
установившееся отклонение напряжения;
отклонение частоты сети;
длительность и глубина провала напряжения;
длительность и максимальное значение перенапряжения;
перерывы электроснабжения.
Измерение параметров сети: частоты напряжения; токов; напряжений; углов между током и напряжением; коэффициентов мощности; активной мощности; реактивной мощности; полной мощности.
Защита информации.
Защита от несанкционированного вскрытия (электронные пломбы).
Датчик магнитного поля.
Датчик температуры.
Журналы событий.
Ведение журналов события с учетом времени нарушений, в том числе:
Журнал событий счетчика;
Журнал изменения настроек.
Ведение ретроспективы учета:
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене суток.
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене месяцев (с программируемой датой окончания расчетного периода).
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии при смене лет.
Фиксации данных учета (суммарно и по тарифам) для активной и реактивной энергии по событиям или команде.
Ведение профиля нагрузки, с возможностью настройки типа сохраняемых параметров и времени усреднения.
Анализ качества электроэнергии.
Контроль потребляемой активной мощности.
Контроль потребляемой «мгновенной мощности».
Контроль потребления активной энергии.
Контроль напряжения питающей сети.
Контроль частоты сети.
Сигнализация по интерфейсу.
Самодиагностика.
Механизм гибкой настройки реакции на события, возникающие в счетчике.
Отображение информации на ЖКИ индикаторного устройства считывания счетчиков сопровождаемое кодами OBIS;
Управление нагрузкой потребителя по заданному расписанию.
| Показатели | Величины |
|---|---|
| Фазность | Однофазный |
| Тарифность | Многотарифный |
| Класс точности по активной/реактивной энергии | 1/2 |
| Номинальное напряжение, В | 230 |
| Базовый (максимальный) ток, А | 5 (100) |
| Стартовый ток (чувствительность), мА | 10 |
| Частота измерительной сети, Гц | 50±2,5 |
| Число тарифов | 8 |
| Время усреднения профилей нагрузки, мин | 1; 2; 3; 4; 5; 6; 10; 12; 15; 20; 30; 60 |
| Количество измерительных элементов | Счетчик с двумя датчиками тока (в цепи фазы и нейтрали) |
| Диапазон рабочих температур, °С | от минус 40 до плюс 70 |

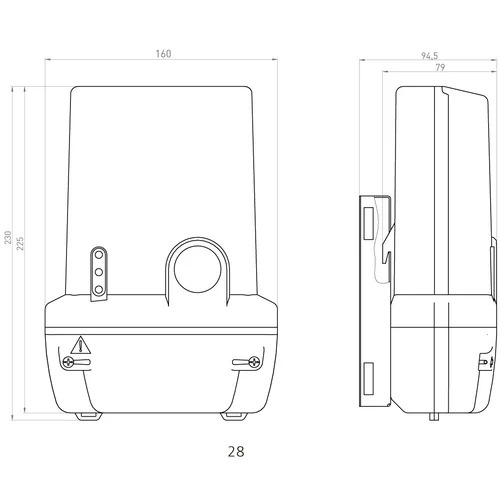

| Габаритные размеры (ВхШхГ), не более, мм | 230 x 160 x 79 |
| Интерфейсы | Оптопорт; Радиоинтерфейс со встроенной антенной |
| Дополнительные функции | Реле управления нагрузкой; Параметры качества электрической сети; Внешнее индикаторное устройство; Электронная пломба корпуса и крышки клеммной колодки; Датчик магнитного поля; Функция контроля мощности |
| Модуль связи | BLR01 |
| Способ крепления | На опору (split) |
Характеристики
| Общие | |
|---|---|
| Габариты, мм | 230*160*79 |
| Вес, кг | 1,0 |
