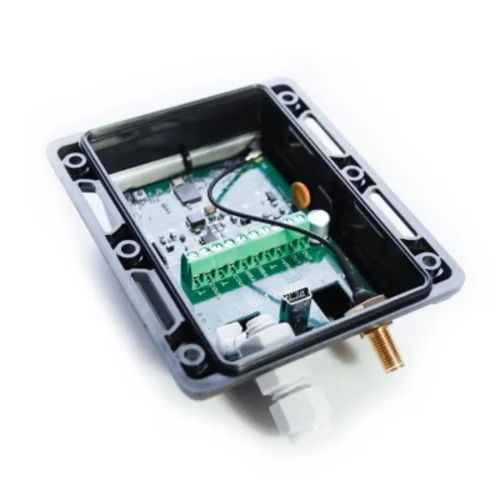

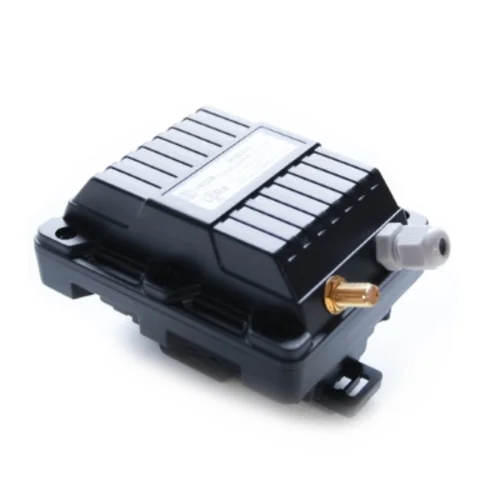

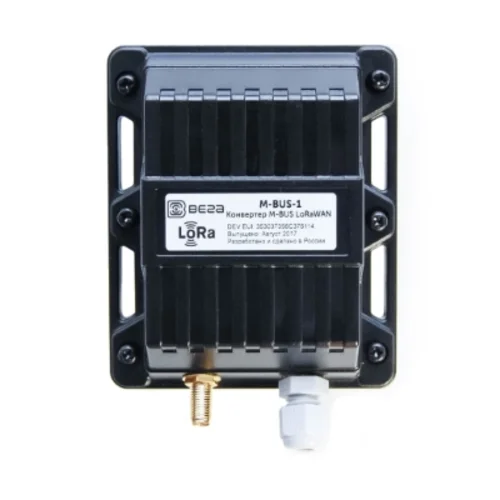

Конвертер Вега M-BUS-1 предназначен для считывания данных с устройств с интерфейсом M-BUS, с последующим накоплением и передачей этой информации в сеть LoRaWAN®. Конвертер может работать от внешнего источника питания с напряжением 10…36 В, а также укомплектован батареей ёмкостью 6400 мАч для автономного питания. При питании от батареи конвертер работает как устройство LoRaWAN® класса A. При питании от внешнего источника конвертер работает как устройство класса С.
Кроме того, конвертер M-BUS-1 имеет два охранных входа, по срабатыванию которых отправляет в сеть LoRaWAN® сообщение о тревоге, и два выхода типа «открытый коллектор» для управления внешними устройствами.
Конвертер M-BUS-1 может работать в режиме прозрачного радиомодема с любыми приборами учета коммунальных ресурсов и промышленным оборудованием с интерфейсом M-BUS, либо самостоятельно опрашивать некоторые модели приборов учета, а именно:
• Теплосчётчик «Теплоучёт-1»
• Теплосчётчик «СТЭ 21 «БЕРИЛЛ»
• Теплосчётчик «ELF-M Тепловодомер»
• Теплосчётчик «Landis Gyr T230»
• Теплосчётчик «Sharky 775» DIEHL Metering
• Теплосчётчик «Pulsar»
• Теплосчётчик «Calec ST II»
• Теплосчётчик «Calec ST II_2»
• Теплосчётчик «Sensonic II»
• Тепловычислитель «ZENNER_MULTIDATA_WR3»
• Теплосчётчик «Пульс СТК-15»
• Тепловычислитель SVM F2 (SVM F2 Calculator)
• Теплосчётчик Карат-Компакт 2-223
• Теплосчётчик Теплоучёт-1М
• Теплосчётчик СТК МАРС NEO
Перечень поддерживаемых приборов учёта зависит от варианта прошивки, поэтому вопрос поддержки конкретного прибора следует уточнять при заказе.
Характеристики:
| Интерфейс M-BUS | 1 |
| Количество подключаемых M-BUS устройств | не более 10 |
| Входы охранные | 2 |
| Выходы типа «открытый коллектор» | 2 |
| USB-порт | mini-USB, type B |
| Диапазон рабочих температур, °С | -40…+85 |
| Встроенный датчик температуры | есть |
| Класс устройства LoRaWAN | A или C в зависимости от наличия внешнего напряжения питания |
| Количество каналов LoRaWAN | 16 |
| Частотный план (по умолчанию) | RU868, EU868, KZ865 |
| Частотный план (опция заказа) | IN865, AS923, AU915, KR920, US915 |
| Способ активации в сети LoRaWAN | ABP или OTAA |
| Период выхода на связь | 5, 15, 30 минут, 1, 6, 12 или 24 часа |
| Период накопления данных | 5, 15, 30 минут, 1, 6, 12 или 24 часа |
| Антенный разъём | SMA |
| Чувствительность | -138 дБм |
| Дальность радиосвязи в сельской местности | до 15 км |
| Дальность радиосвязи в плотной городской застройке | до 5 км |
| Мощность передатчика по умолчанию | 25 мВт (настраивается) |
| Тип батареи питания | 6400 мАч |
| Питание внешнее | 10...36 В |
| Размеры корпуса, не более, мм | 93 х 78 х 66 |
| Степень защиты корпуса | IP65 |

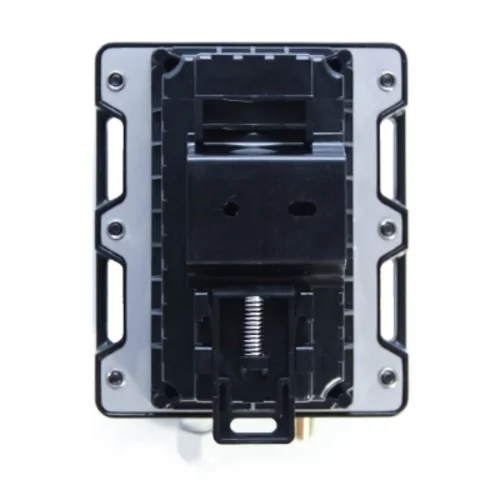

| Крепление | стяжками к опоре, на DIN-рейку, настенное |
| Габариты упаковки, мм | 140 х 80 х 85 |
| Вес комплекта в упаковке, кг | 0,271 |
Комплектация:
Конвертер M-BUS-1 (с двумя вкрученными винтами) ............... 1 шт.

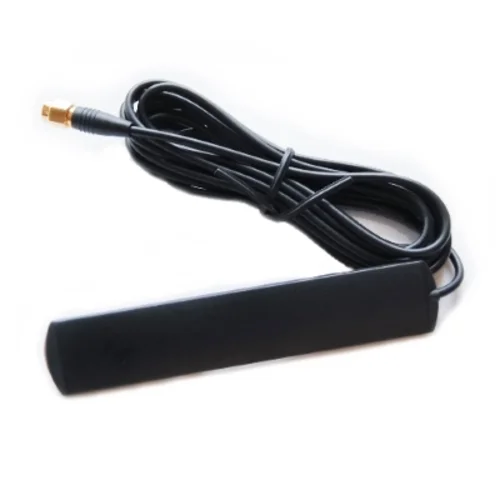

Антенна LoRa ......................... 1 шт.
- Коэффициент усиления антенны -1.7 dBi, длина кабеля 2м, магнитное крепление
Винт 3х16 ...................... 4 шт.
Паспорт ......................... 1 шт.
| Характеристики | |
|---|---|
| Количество импульсных входов | 2 |
| Интерфейс | M-Bus |
| Антенна | Внешняя |
| Встроенная батарея | есть |
| Наличие реле | нет |
