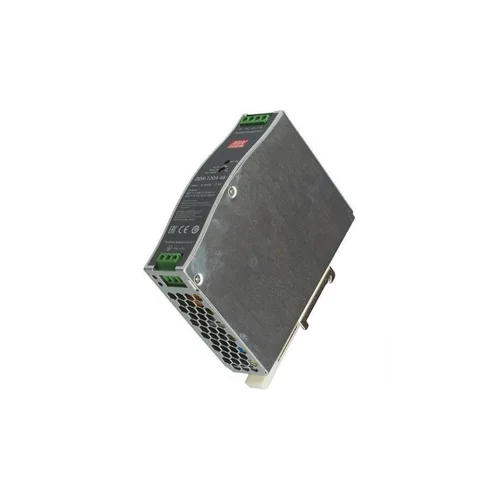

Источники питания серий DDR-120/240/480 представляют собой преобразователи из напряжения постоянного тока (DC) в напряжение постоянного тока (DC) средней мощности с размещением на DIN рейке типа TS-35/7.5 или 15. Источники питания DDR-120/240/480 работают в следующих диапазонах входного напряжения:
- A диапазон - от 9 до 18В (DC). Есть только в серии DDR-120.
- B диапазон - от 16.8 до 33.6В (DC). Все серии.
- C диапазон - от 33.6 до 67.2В (DC). Все серии.
- D диапазон - от 67.2 до 154.6В (DC). Все серии.
Особенностями источников питания DDR-120/240/480 являются: расширенный входной диапазон 2:1; подстройка выходного напряжения +15%; охлаждение за счет естественной вентиляции; сертификация для применения на железнодорожном транспорте; функция Current Sharing (для серий DDR-240 и DDR-480); работа в широком диапазоне температуры внешней среды - от -40 до +70ОС.
В сериях преобразователей DDR-120/240/480 модель определяется по величине выходного напряжения из стандартного ряда -12, 24, 48 В (например, DDR-120A-12, DDR-480D-48). Выходные напряжения из ряда присутствуют не во всех сериях по мощности, необходимо уточнять по Спецификации.
Напряжение постоянного тока: 48 В
Выходной ток: 2,1 А
Номинальная мощность: 100,8 Вт
Входное напряжение: 9-36 В
КПД: 88,5%
Рабочая температура: -40 ~ +70°C
Температура хранения: -40 ~ +85°C
Рабочая влажность: 5 ~ 95% RH
Размер:125,2х102х25
| Характеристики | |
|---|---|
| Выходное напряжение | 48 |
| Исполнение | DIN |
| Серия | DDR |
| Мощность БП | 100 |
| Ток БП | 2,1 |
| Входное напряжение | 9-18 |
| КПД | 88,5% |
| Крепление | DIN |
| Шум (мВ) | 50 |
| Напряжение изоляции вход-выход | 4000 |
| Защита | пониженного входного напряжения; переполюсовки; КЗ |
