ОСОБЕННОСТИ SKAT-RLPS.48DC-10 RACK (СКАТ ИБП-48/10-RACK):
Питание нагрузки напряжением постоянного тока;
Оптимальный заряд аккумуляторной батареи при напряжении сети в диапазоне, указанном в п.1 таблицы;
Автоматический переход в режим резервного питания нагрузки от АКБ при пропадании или снижении напряжения электрической сети ниже значения указанного в п.1. таблицы;
Защита АКБ от глубокого разряда в режиме резервного питания путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ;
Защита источника от токовой перегрузки (короткого замыкания) в цепи подключения АКБ посредством плавкого предохранителя;
Электронная защита источника от переполюсовки клемм АКБ;
Защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
Электронная защита от перегрева источника (если встроенный вентилятор не в состоянии обеспечить необходимое охлаждение). При этом источник переходит в режим резервного питания до понижения его температуры ниже +80°С;
Защита от аварийного повышения напряжения по выходу посредством автоматического выключения источника;

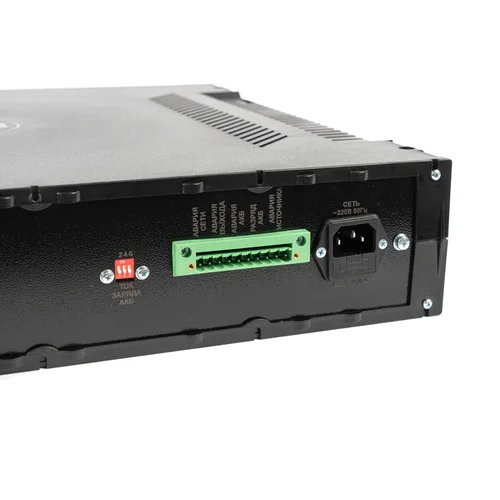

Индикация о наличии сетевого напряжения с помощью светодиода «Сеть»;
Индикация о состоянии АКБ с помощью светодиода «АКБ»;
Выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством релейных выходов.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SKAT-RLPS.48DC-10 RACK (СКАТ ИБП-48/10-RACK):
| 1 | Напряжения питающей сети: ~220 В 50 Гц с пределами изменения, В | 170…250 |
| 2 | Выходное напряжение постоянного тока при наличии напряжения сети 220 В, режим «ОСНОВНОЙ», В | 46…58 |
| 3 | Выходное напряжение постоянного тока при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ», В | 43…52 |
| 4 | Напряжение заряда АКБ при наличии сетевого напряжения, В | 52,5…58,0 |
| 5 | Ток нагрузки максимальный при наличии сети 220 В, режим ОСНОВНОЙ», A | 10* |
| 6 | Ток нагрузки максимальный от АКБ, режим «РЕЗЕРВ», A | 10 |
| 7 | Ограничение тока заряда АКБ, A | 10; 6; 4; 2; ** |
| 8 | Ток потребляемый изделием от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более | 0,01 |
| 9 | Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 43,0…43,5 |
| 10 | Величина напряжения пульсаций (от пика до пика) выходного напряжения, мВ, не более | 150 |
| 11 | Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более | 35 |
| 12 | Количество АКБ, шт. | 4 |
| 13 | Рекомендуемая ёмкость АКБ, Ач | 12-120 |
| 14 | Тип АКБ | герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В |

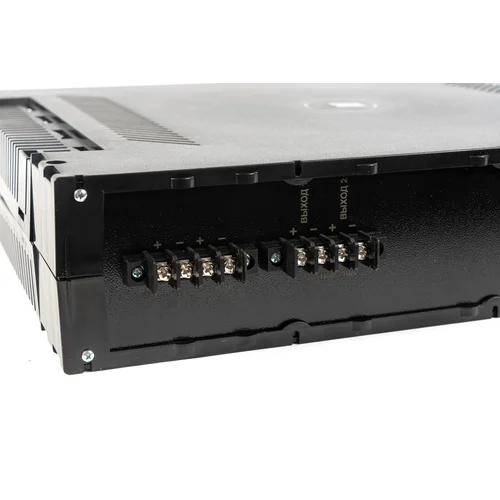

| 15 | Максимальное сечение провода, зажимаемого в клеммах колодок «ВЫХОДЫ 1,2» и «АКБ», мм2 | 6 |
| 16 | Максимальное сечение провода, зажимаемого в клеммах колодок «Информационные выходы» и «АКБ», мм2 | 2,5 |
| 17 | Габаритные размеры без упаковки, мм, не более | 483х384х88 |
| 18 | Габаритные размеры в упаковке, мм, не более | 500х447х91 |
| 19 | Масса, НЕТТО/БРУТТО, кг, не более | 5,0/5,5 |
| 20 | Диапазон рабочих температур, °С | -10...+40 |
| 21 | Относительная влажность воздуха при 25°С, %, не более | 95 |
| 22 | Высота над уровнем моря, м, не более | 1500 |
| 23 | Степень защиты оболочкой по ГОСТ 14254-96 | IP20 |
Примечание:
* Если суммарный ток, потребляемый нагрузками, 10 А и выше, происходит разряд АКБ.
** Значение тока заряда АКБ не должно превышать 25% от значения номинальной ёмкости АКБ, поэтому для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указанно в таблице п.11.
| Общие | |
|---|---|
| Тип ИБП | On-line |
| Форм-фактор | Rackmount |
| Мощность (ВА) | 480 |
| Мощность (Вт) | 480 |
| Фаза, вход | 1 |
| Входные характеристики | |
| Входное соединение | IEC320 C14 |
| Напряжение на входе (В) | 170…250 |
| Выходные характеристики | |
| Тип и количество выходных розеток | Клеммный терминал |
| Напряжение на выходе (В) | 48 |
| Аккумуляторные батареи | |
| Наличие встроенных АКБ | Нет |
| Технология АКБ | Свинцово-кислотные |
| Емкость АКБ (Ач) | 12-120 |
| Количество АКБ (шт) | 4 |
| Напряжение АКБ (В) | 48 |
| Физические характеристики | |
| Размеры ИБП ВхШхГ (мм) | 88х483х384 |
| Вес ИБП, кг | 5,5 |
| Интерфейсы | |
| Коммуникационный порт | Сухие контакты |
