Сертификат соответствия OC-2-OT-0833
Поддерживает управление и мониторинг по SNMP-протоколу по средствам прикладного ПО Vermax Network Management System (Vermax NMS)

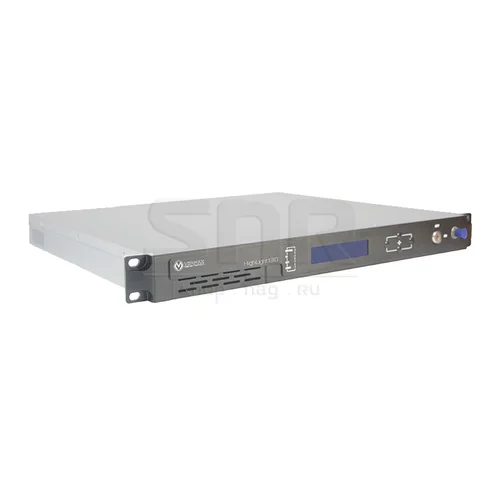

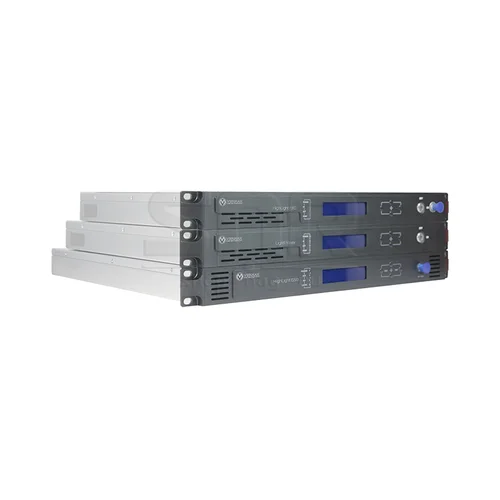

HL-1310-xx - Оптические передатчики компании VERMAX серии Highlight 1310 обеспечивают высокую дальность передачи как аналогового телевизионного сигнала (NTSC, PAL), так и цифрового или сжатого цифрового сигнала. Передатчики данной серии имеют в основе своей конструкции высоколинейные DFB лазеры Ortel (подразделение корпорации EMCORE) с оптической изоляцией и распределенной обратной связью,которые специально разработаны для многоканальных видео приложений. Оптические передатчики Highlight 1310 отличаются исключительно низким уровнем шума и превосходными интермодуляционными характеристиками.Все параметры лазера и функции мониторинга находятся под контролем микропроцессора. ЖК-дисплей на передней панели корпуса передатчика отображает информацию, связанную с функционированием лазера.

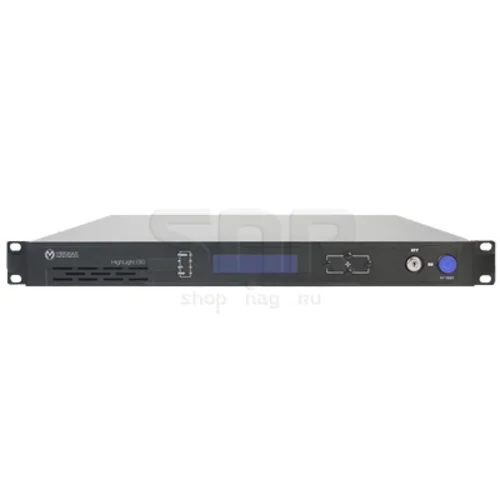

На передней панели передатчика располагается:
-
Цифровой индикатор контроля режимов работы. В зависимости от режима индикации он может давать информацию о выходной оптической мощности, температуре лазера, токе лазера или токе охладителя;
-
Кнопка выбора режима измерения;
-
F разъем тестовой точки входного RF сигнала;
-
Замок выключателя лазера;
-
Регулятор входного аттенюатора;
-
Выключатель системы АРУ входного усилителя;
-
Светодиодные индикаторы режимов работы.

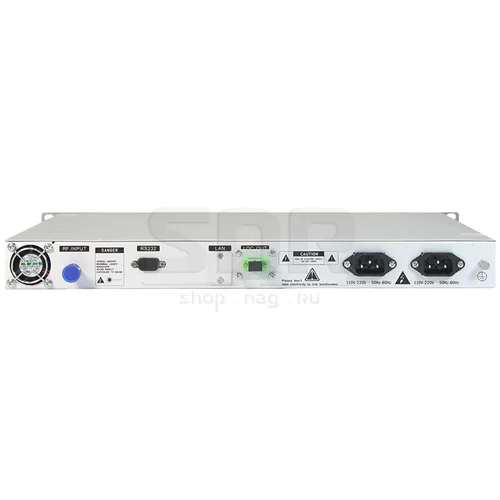

На задней панели передатчика располагается:
-
Входной разъем RF сигнала;
-
1 оптический выход (SC или FC);
- Разъем подключения сетевого кабеля питания
-
RS232 порты (служебные).
-
2 блока питания
Технические характеристики:
|
Наименование |
Значение |
|
Диапазон входных частот для серии HL-1310 |
45-860 МГц |
|
Уровень входного RF сигнала |
80 дБмкВ |
|
Искажения CTB при 59 каналах PAL не хуже |
-67 дБ |
|
Искажения CSO при 59 каналах PAL не хуже |
-61 дБ |
|
Диапазон ручной регулировки входного сигнала |
±8 дБ |
|
Диапазон ручной регулировки системы АРУ |
±8 дБ |
|
Соотношение несущая / шум (C/N) |
см. график |
|
Неравномерность АЧХ |
±0.75 дБ |
|
Входное сопротивление |
75 Ом |
|
Выходная оптическая мощность (в зависимости от модели) |
2, 4, 6, 8, 10, 12, 16, 20, 22 мВт |
|
Рабочая длина волны |
1310 нм |
|
Тип оптического соединителя |
SC/APC (по умолчанию) или FC/APC |
|
Оптический коэф. отражения по выходу |
>55 дБ |
|
RF коэф. отражения по входу |
>16 дБ |
|
Напряжение питания, потребляемая мощность |
220 В, 40 Вт |
|
Габаритные размеры, масса |
482×380×44 мм, 4 кг |
|
Диапазон рабочих температур |
0-50 °С |
Зависимость параметра C/N от потерь в оптической линии для оптики (для частотного плана 59 каналов PAL и при 10 км волокна в линии):
|
Оптические потери (дБ) |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
VERMAX-HL-1310-4 |
53.4 |
53.0 |
52.6 |
52.2 |
51.8 |
51.4 |
51.1 |
50.5 |
49.8 |
48.9 |
|
|
|
|
|
|
VERMAX-HL-1310-6 |
|
|
|
54.5 |
54.0 |
53.5 |
53.0 |
52.0 |
51.0 |
50.0 |
49.0 |
48.5 |
|
|
|
|
VERMAX-HL-1310-8 |
|
|
|
|
54.1 |
53.7 |
53.2 |
52.6 |
51.9 |
51.1 |
50.2 |
49.2 |
48.0 |
|
|
|
VERMAX-HL-1310-10 |
|
|
|
|
|
54.5 |
54.0 |
53.0 |
52.5 |
52.0 |
51.0 |
50.0 |
49.5 |
49.0 |
|
|
VERMAX-HL-1310-12 |
|
|
|
|
|
|
56.0 |
55.0 |
54.0 |
53.0 |
52.0 |
51.0 |
50.0 |
49.0 |
48.4 |
|
Оптические потери (дБ) |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
|
VERMAX-HL-1310-14 |
56.0 |
55.0 |
54.0 |
53.0 |
52.0 |
51.0 |
50.0 |
49.5 |
48.5 |
|
|
|
|
|
|
|
VERMAX-HL-1310-16 |
|
55.5 |
54.5 |
53.5 |
52.5 |
52.0 |
51.0 |
50.0 |
49.0 |
48.5 |
|
|
|
|
|
|
VERMAX-HL-1310-18 |
|
|
54.5 |
54.0 |
53.5 |
53.0 |
52.0 |
51.0 |
50.0 |
49.0 |
48.0 |
|
|
|
|
|
VERMAX-HL-1310-20 |
|
|
|
|
54.0 |
53.0 |
52.0 |
51.5 |
51.0 |
50.0 |
49.5 |
49.0 |
|
|
|
|
VERMAX-HL-1310-22 |
|
|
|
|
|
53.5 |
52.5 |
52.0 |
51.5 |
51.0 |
50.0 |
49.5 |
|
|
| Оптические характеристики | |
|---|---|
| Длина волны | 1310(±20) |
| Тип лазера | DFB (Ortel) |
| Режим оптической модуляции | Прямая амплитудная модуляция |
| Обратные потери, дБ | 45 |
| Оптический разъем | SC/APC |
| Выходная оптическая мощность, мВт | 16 |
| Характеристики ВЧ тракта | |
| Рабочая полоса частот, МГц | 47-870 |
| Входной уровень, дБмкВ | 75-85 |
| AGC диапазон, дБ | ± 5 |
| MGC диапазон, дБ | 0...15 |
| Неравномерность, дБ | ±0.75 |
| Возвратные потери, дБ | 16 |
| Входное сопротивление, Ом | 75 |
| Канальные характеристики | |
| CNR, дБ | 52 |
| Общие характеристики | |
| Сетевой интерфейс | RJ-45, RS-232 |
| Напряжение питания, В | 135-265 (DC 48В Опционально) |
| Потребляемая мощность, Вт | 15 |
| Рабочая температура, °С | -5 ... +45 |
| Температура хранения, °С | -20 ... +65 |
| Относительная влажность (%) | 5%...95% |
| Габариты, мм | 483 x 380 x 44 |
| ВЕС, КГ | 5,5 |
| Комплектация | Устройство, кабель питания, инcтрукция |
| Количество оптических выходов, шт | 1 |
