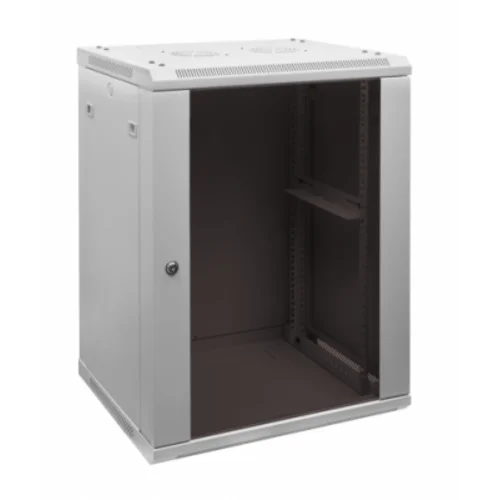

Телекоммуникационные шкафы серии TWC предназначены для компактного размещения оптического и электротехнического оборудования систем передачи данных. Небольшие размеры по сравнению с напольными телекоммуникационными шкафами позволяют размещать не только в закрытых серверных, но и в офисных помещениях, коридорах и лестничных пролётах. Современный дизайн легко и эргономично впишется в любой интерьер.
В комплекте идут монтажные вертикальные направляющие для крепления стандартного 19 дюймового оборудования. Направляющие пронумерованы в соответствии с количеством юнитов, для упрощения процесса монтажа. Направляющие регулируются по глубине. Доступ к оборудованию, устанавливаемому в шкафу, может осуществляться с трёх сторон. Шкаф поставляется в разобранном виде.
Дверь шкафа стеклянная, стекло 5 мм и поставляется с замком. Установка двери возможна как с правой, так и с левой стороны. Замок защищает от нежелательного доступа третьих лиц в шкаф. Боковые панели шкафов - легкосъемные для упрощения доступа к установленному оборудованию, снабжены защелками.
Ввод кабеля осуществляется через верхнюю или нижнюю панели шкафа через предусмотренные кабельные вводы размером 340х56мм. В крышу шкафа предусмотрена установка двух 120мм вентиляторов либо вентиляторного модуля.
Комплектация:
| 1. | SNR-TWC-12-GD Шкаф настенный 12U | 1,000 | шт |
| 2. | SNR-FAN-3-KTS-G | 1,000 | шт |
| 3. | SNR-ODF-24R-LE Кросс оптический 19" (ШКОС), до 24 портов (без планок) | 1,000 | шт |
| 4. | SNR-ODF-AP-SC Планка адаптерная | 3,000 | шт |
| 5. | SNR-PC-SC/UPC-A-2m | 4,000 | шт |
| 6. | SNR-ODF-AP-BLANK Металлическая заглушка | 1,000 | шт |
| 7. | SNR-TCT-1.0/60-010 Гильза термоусадочная 60мм 10шт | 4,000 | шт |
| 8. | SNR-ADP-SC SM Адаптер проходной симплексный | 20,000 | шт |
| 9. | FT-U-16-CVR | 1,000 | шт |
| 10. | FT-U-16 | 3,000 | шт |
| 11. | SNR-UD-1U24-5E-H Коммутационная панель SNR, 19" неэкранированная, 1U, 24 порта, cat.5e, горизонтальн | 1,000 | шт |
| 12. | SNR-PDU-08S-W2 | 1,000 | шт |
| Конструкция | |
 |
1. Рама 2. Боковая дверь 3. Монтажная рама 4. Монтажная направляющая 5. Передняя дверь 6. Замок |
| Габаритные размер |
| Крепление к стене |
Шкаф крепится к стене при помощи универсальноко кронштейна в четырёх точках.
| Регулируемые напраляющие |
Универсальные направляющие регулируются по глубине при помощи крепёжного набора. Максимальное полезное расстояние между направляющими 550мм, длина уголка для оборудования составляет 425мм.
| Общие | |
|---|---|
| Тип шкафа | Телекоммуникационный шкаф |
| Тип установки | Настенное |
| Класс защиты IP | IP20 |
| Высота, U | 12 |
| Ширина | 600 |
| Высота, мм | 635 |
| Глубина, мм | 600 |
| Полезная глубина, мм | 445 |
| Распределенная нагрузка,кг | 60 |
| Тип двери спереди | Стеклянная |
| Тип двери сзади | Cъемная панель на винтах |
| Цвет | Серый |
