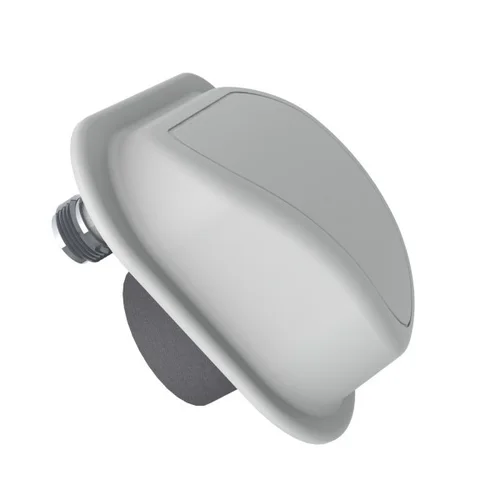

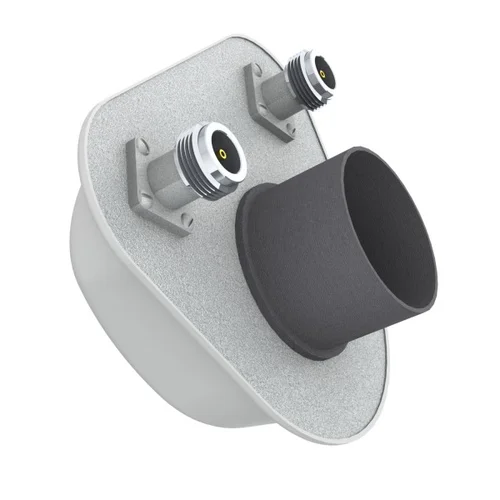

Облучатель АX-5500 Offset предназначен для использования в комплекте оборудования беспроводных систем передачи данных стандарта WIFI (5ГГц).
Облучатель имеет ширину диаграммы направленности порядка 90°-100° по уровню -10dB и идеально подходит для применения в комплекте

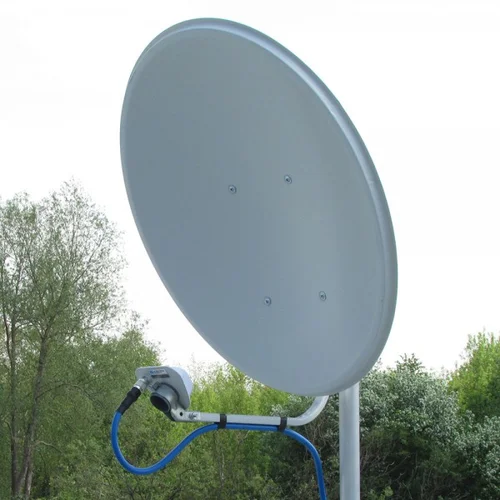

с офсетными короткофокусными зеркалами (Супрал, F/D=0.5). Облучатель относится к классу полосковых антенных решеток.
Излучатель надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
Для подключения к радиомодулю необходима кабельная сборка.
|
Электрические характеристики AX-5500 Offset |
|||
|
Рабочий диапазон частот, ГГц |
5.1 - 6.4 |
||
|
Собственное усиление, dBi |
10 |
||
|
Результирующее усиление при различных диаметрахофсетной параболической антенны |
0,55м -28dBi 0,6м -29dBi 0,9м- 32dBi 1,2м -34,5dBi 1,5м -36,5dBi |
||
|
Ширина ДН в плоскости вектора Е по уровню -10dB, град |
80-90 |
||
|
Ширина ДН в плоскости вектора Н по уровню -10dB, град |
100-105 |
||
|
Входное сопротивление, Ом |
50 |
||
|
КСВ в рабочем диапазоне частот, не более |
1.8 |
||
|
Допустимая мощность, Вт |
10 |
||
|
Поляризация |
вертикальная |
||
|
Механические характеристики |
|||
|
Габаритные размеры, мм |
60 х 110 х 80 |
||
|
Разъем |
N-female |
||
|
Материал кожуха |
ABS |
||
|
Материал излучателя |
медь |
||
|
Материал рефлектора |
сталь |
||
| Характеристики | |
|---|---|
| Поддержка MIMO | Нет |
| Тип разъёма | N-type (female) |
| Поляризация | V |
| Шир. луча по горизонтали, ° | 100-105 |
| Шир. луча по вертикали, ° | 80-90 |
| Коэф. усиления, дБи | 10 |
| КСВ | 1.8 |
| Рабочая частота | 5 ГГц 6 ГГц |
