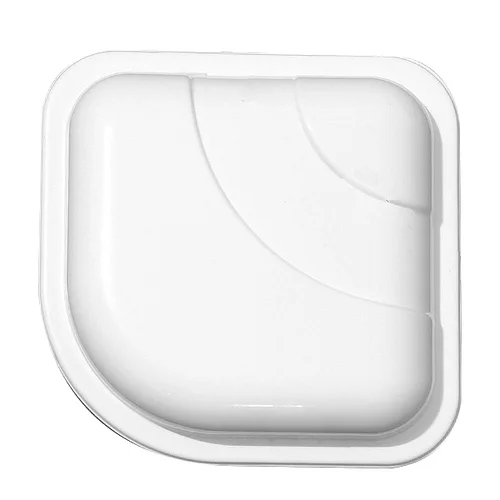

Облучатель АX-2400 Offset предназначен для использования в комплекте оборудования беспроводных систем передачи данных стандарта IEEE 802.11b/g (WIFI), 4G/LTE (2.5-2.7ГГц), и других устройств диапазона 2300-2700МГц.
Облучатель имеет ширину диаграммы направленности порядка 90°-100° по уровню -10dB и идеально подходит для применения в комплекте
с офсетными короткофокусными зеркалами (Супрал, F/D=0.5). Облучатель относится к классу полосковых антенных решеток.
Излучатель надежно укрыт от осадков и агрессивных воздействий в пластиковый корпус.
Для подключения к модему необходимы адаптер и кабельная сборка.
|
Электрические характеристики |
AX-2400 Offset |
|
Рабочий диапазон частот, МГц |
2300-2700 |
|
Собственное усиление, dBi |
8-9 |
|
Результирующее усиление при различных диаметрах офсетной параболической антенны |
0,55м - 20dBi 0,6м - 21dBi 0,9м - 24,5dBi 1,2м - 27dBi 1,5м - 29Bi |
|
Ширина ДН в плоскости вектора Е по уровню -10dB, град |
110 |
|
Ширина ДН в плоскости вектора Н по уровню -10dB, град |
105 |
|
Входное сопротивление, Ом |
50 |
|
КСВ в рабочем диапазоне частот, не более |
1,5 |
|
Допустимая мощность, Вт |
50 |
|
Поляризация |
вертикальная |
|
Механические характеристики |
|
|
Габаритные размеры, мм |
120 х 120 х 80 |
|
Разъем |
N-female |
|
Материал кожуха |
ABS-пластик с защитой от ультрафиолетового излучения |
|
Материал излучателя |
оцинкованная сталь |
|
Материал рефлектора |
сталь |
| Характеристики | |
|---|---|
| Поддержка MIMO | Нет |
| Тип разъёма | N-type (female) |
| Поляризация | V |
| Шир. луча по горизонтали, ° | 105 |
| Шир. луча по вертикали, ° | 110 |
| Коэф. усиления, дБи | 8 |
| КСВ | 1.5 |
| Рабочая частота | 2.4 ГГц |
