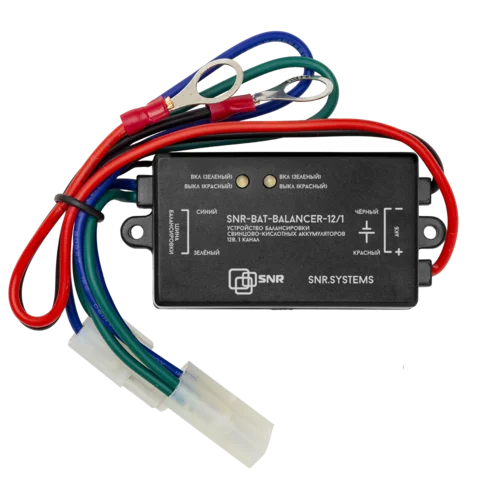

Устройство балансировки свинцово-кислотных аккумуляторов 12В, 1 канал

Аккумулятор – один из основных элементов резервного питания и чаще всего его стоимость составляет около 50% от стоимости всего оборудования. И часто так случается, что аккумуляторы не отрабатывают заявленный производителем срок службы. Применение балансира позволяет продлить срок службы АКБ.

Устройство балансировки свинцово-кислотных аккумуляторов SNR-BAT-BALANCER-12/1 обеспечивает активную балансировку батарей и использует индуктивный преобразователь для передачи энергии. Балансир работает по принципу передачи энергии от батареи с более высоким напряжением на клеммах к батарее с низким напряжением. Устройство начинает работать при разности напряжений между батерей A и B более 10мВ.

Основные преимущества:

• Балансировка во время заряда, разряда и хранения

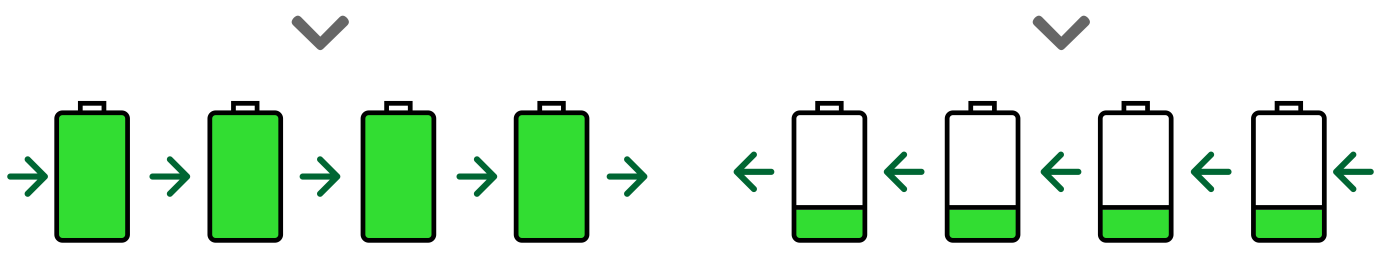

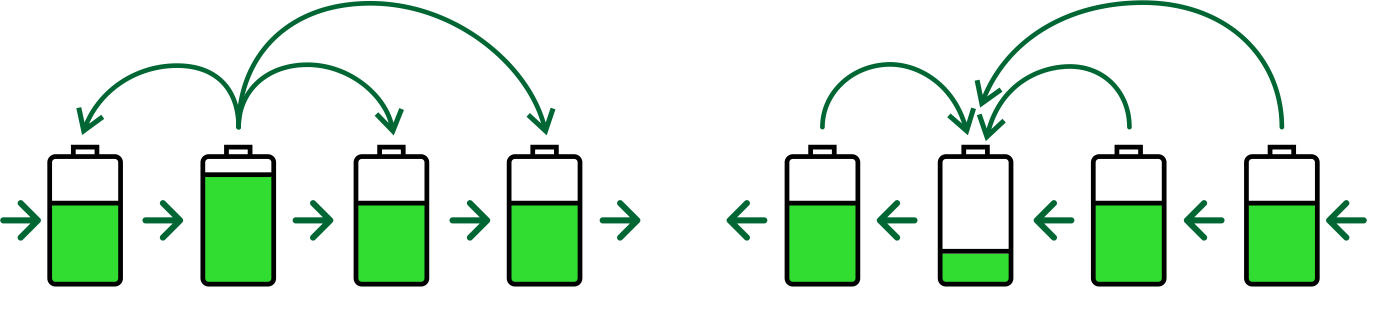

• Передача энергии от более заряженного аккумулятора к менее заряженному
• Увеличение срока службы аккумуляторов
• Простое подключение и простота работы

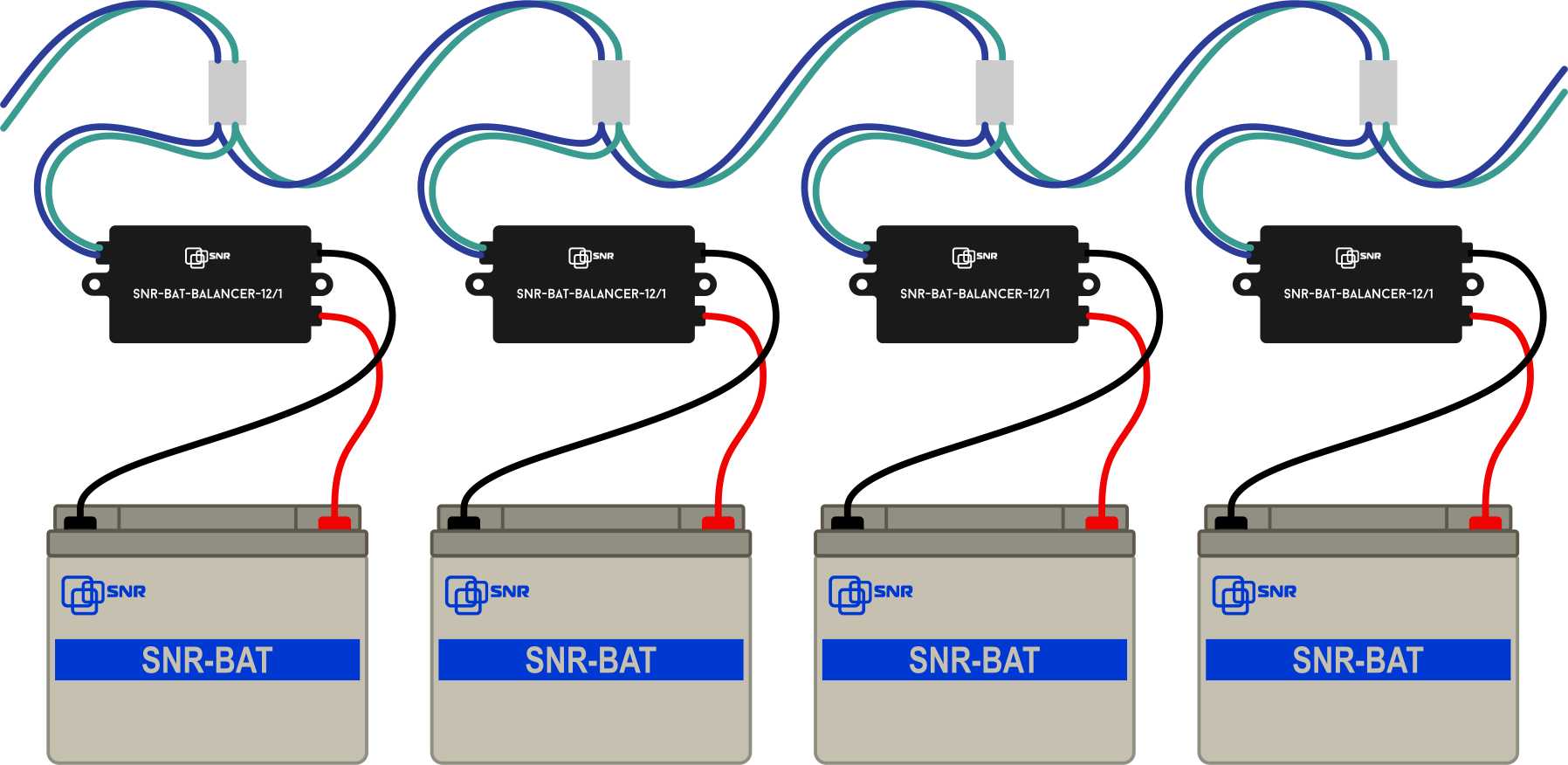

Схема подключения устройство балансировки свинцово-кислотных аккумуляторов

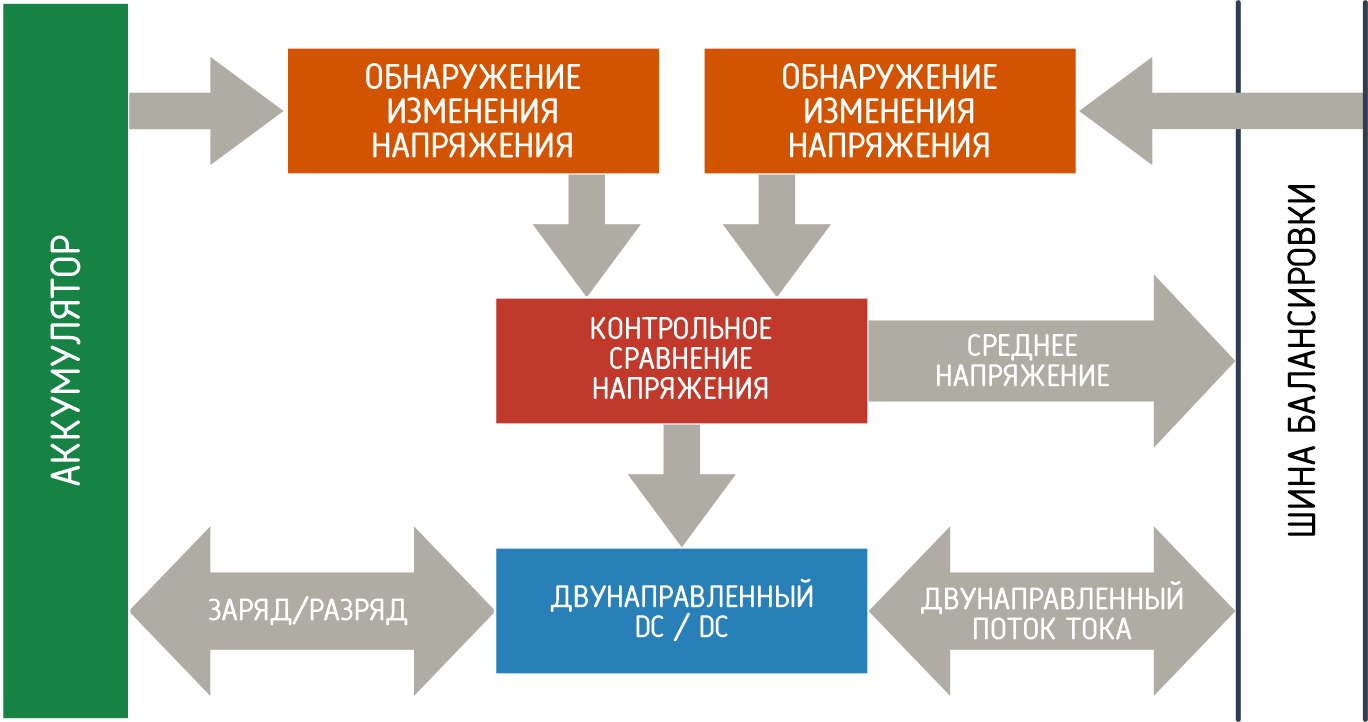

Блок схема работы устройтсва балансировки

Проверка правильности установки:

• Измерьте напряжение аккумуляторных батарей при помощи мультиметра. Проверьте все ли аккумуляторы заряжены.
• Проверьте температуру аккумуляторов и балансиров. Если они сильно нагреваются, отключите балансиры и проверьте правильность подключения.
• Если всё подключено правильно, то во время работы они будут издавать слабый высокочастотный писк. Чем меньше ток балансировки, тем слабее звук. При неправильном подключении, звук отсутствует.
