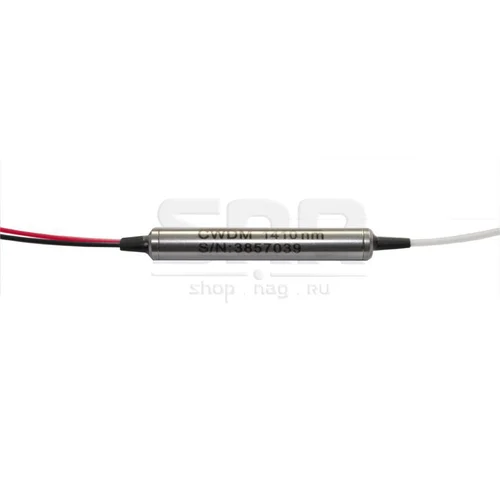

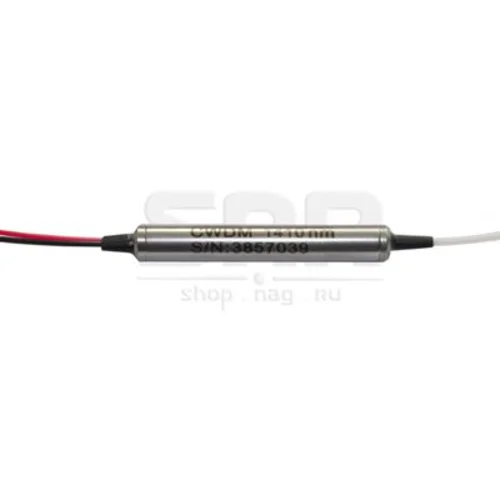

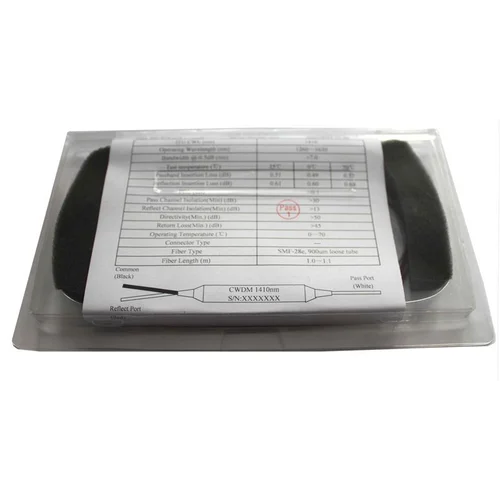

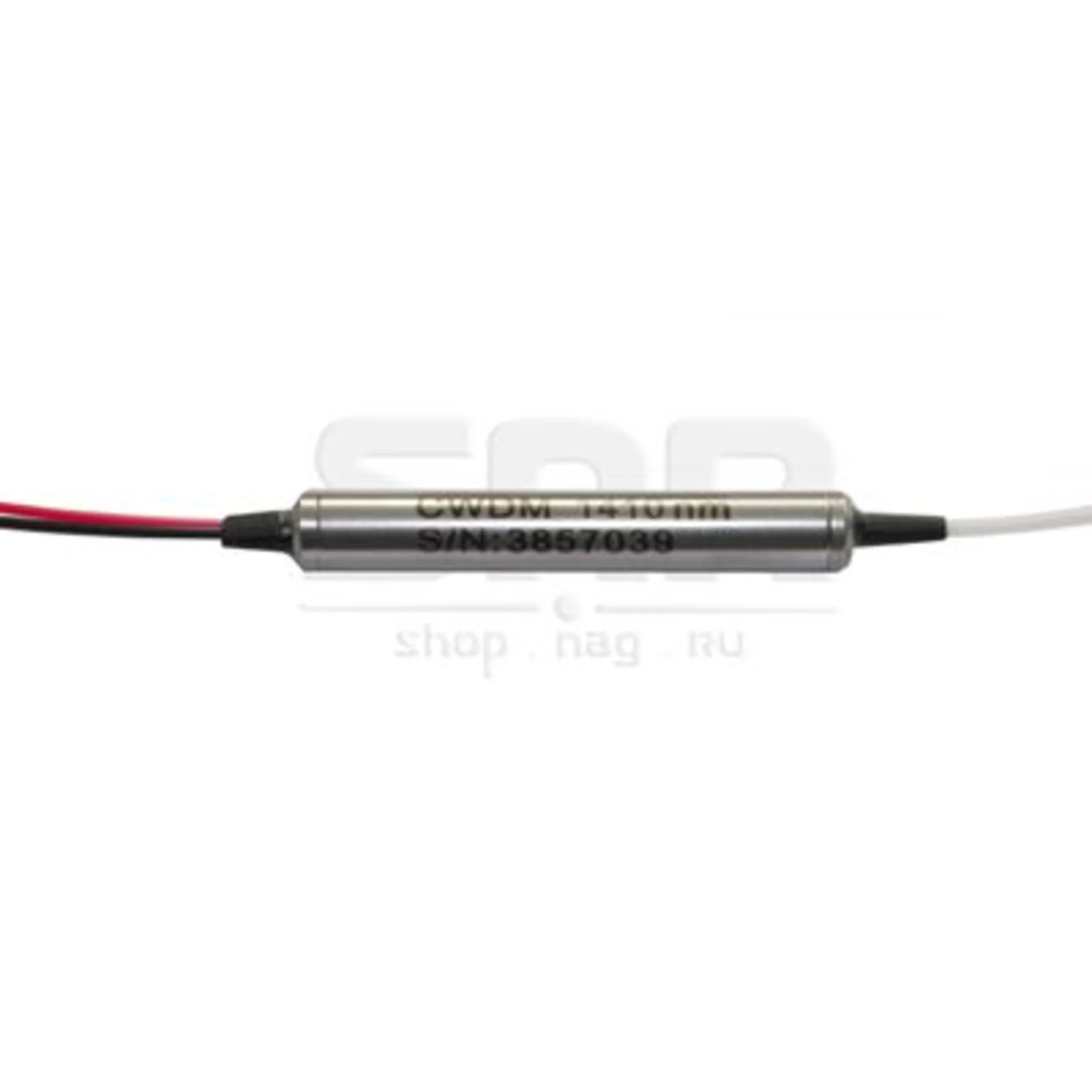

CWDM фильтр в миниатюрном корпусе предназначен для установки в места с ограниченным внутренним пространством, куда установить OADM или MUX/DMUX даже в небольшом пластиковом боксе не представляется возможным. Используя несколько таких фильтров на определенные длины волн можно получить компактные CWDM OADM или CWDM MUX/DMUX, которые можно разместить, например, непосредственно в муфтах.

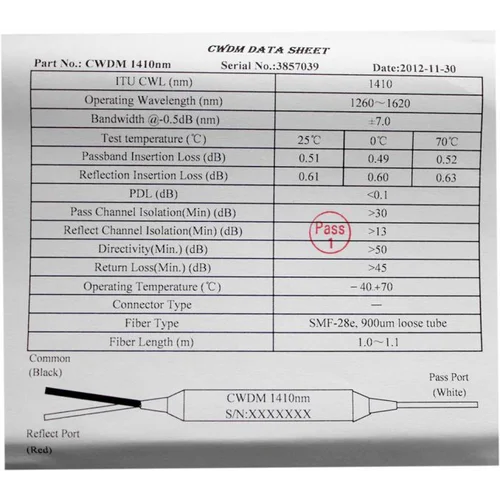

Основные технические характеристики:
|
Рабочий диапазон длин волн, нм |
1260..1620 |
|
|
Несущая длина волны, нм |
1270 (ITU Grid G.694.2) |
|
|
Отклонение несущей от центральной |
±0.5нм |
|
|
Ширина полосы пропускания @ -0.5дБ |
±7нм |
|
|
Вносимые потери |
Pass-порт |
≤0.60дБ |
|
Reflect-порт |
≤0.35дБ |
|
|
Изоляция |
Pass-порт |
≥ 30дБ |
|
Reflect-порт |
≥ 14дБ |
|
|
Возвратные потери |
≥ 50дБ |
|
|
Рабочий диапазон температур |
-40..+70 |
|
|
Температура хранения |
-40 to +85℃ |
|
|
Тип волокна / длина |
SMF-28e, 0.9мм, 1+/-0.1м |
|
|
Тип коннекторов |
- |
|
|
Габаритный размер |
Φ5.5 x 38mm |
|
Схема применения:
| Характеристики | |
|---|---|
| Технология уплотнения | CWDM |
| Количество ОВ | 1 |
| Количество каналов | 1 |
| Несущая длина волны, нм | 1270 |
| Тип исполнения | Tube |
| Вносимые потери (без учета коннекторов), dB | ≤0,60 |
