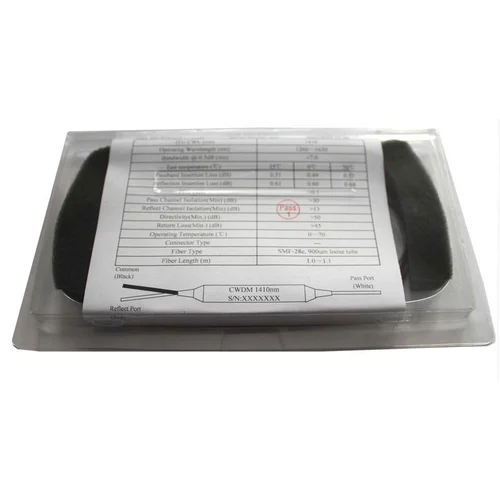

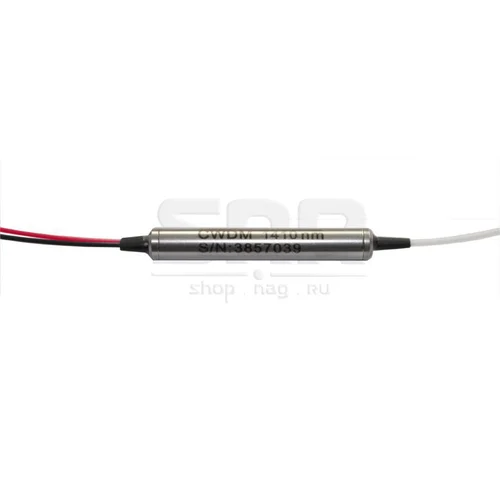

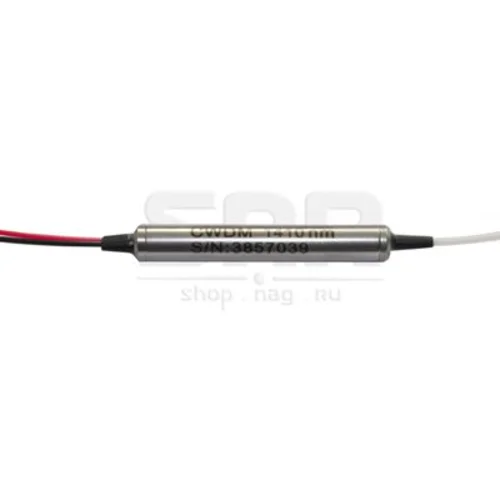

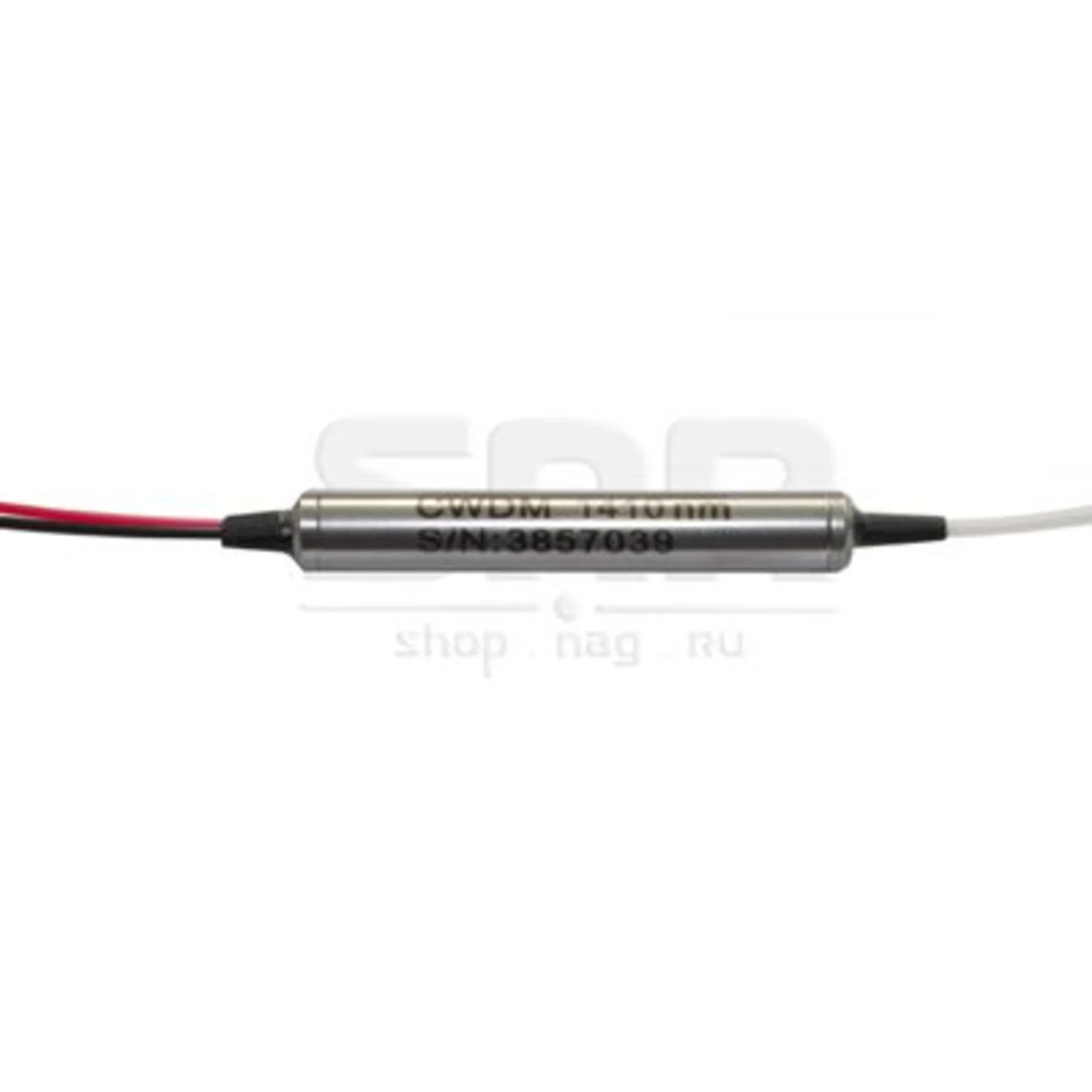

CWDM фильтр в миниатюрном корпусе предназначен для установки в места с ограниченным внутренним пространством, куда установить OADM или MUX/DMUX даже в небольшом пластиковом боксе не представляется возможным. Используя несколько таких фильтров на определенные длины волн можно получить компактные CWDM OADM или CWDM MUX/DMUX, которые можно разместить, например, непосредственно в муфтах.
Основные технические характеристики:
| Рабочий диапазон длин волн, нм | 1260..1620 | |
| Несущая длина волны, нм | 1590 (ITU Grid G.694.2) | |
| Отклонение несущей от центральной | ±0.5нм | |
| Ширина полосы пропускания @ -0.5дБ | ≥ 14нм | |
| Вносимые потери | Pass-порт | ≤0.60дБ |
| Reflect-порт | ≤0.35дБ | |
| Изоляция | Pass-порт | ≥ 30дБ |
| Reflect-порт | ≥ 14дБ | |
| Возвратные потери | ≥ 50дБ | |
| Рабочий диапазон температур | -40..+70 | |
| Температура хранения | -40 to +85℃ | |
| Тип волокна / длина | SMF-28e, 0.9мм, 1+/-0.1м | |
| Тип коннекторов | - | |
| Габаритный размер | Φ5.5 x 38mm | |
Схема применения:
| Характеристики | |
|---|---|
| Технология уплотнения | CWDM |
| Количество ОВ | 1 |
| Количество каналов | 1 |
| Несущая длина волны, нм | 1590 |
| Тип исполнения | Tube |
| Вносимые потери (без учета коннекторов), dB | ≤0,60 |
