Ekinops 100G представляет собой переконфигурируемый транспондер/мукспондер, предназначенный для транспортировки сигналов 100 Гбит/с по существующим волоконно-оптическим линиям на значительные расстояния, в том числе и поверх существующих сетей.

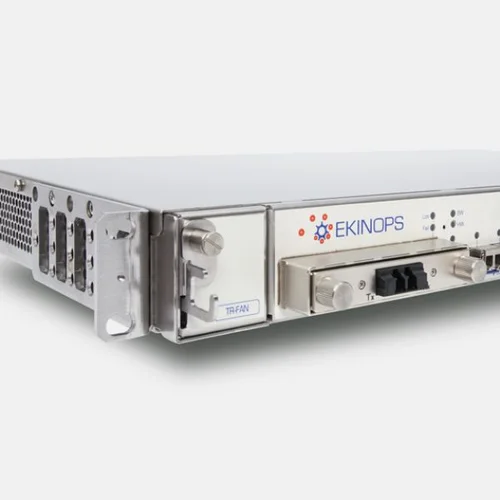

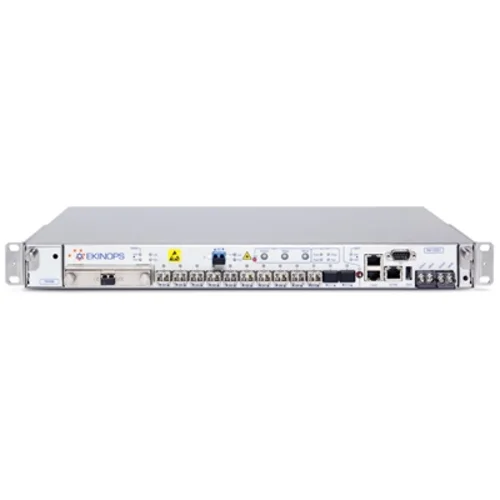

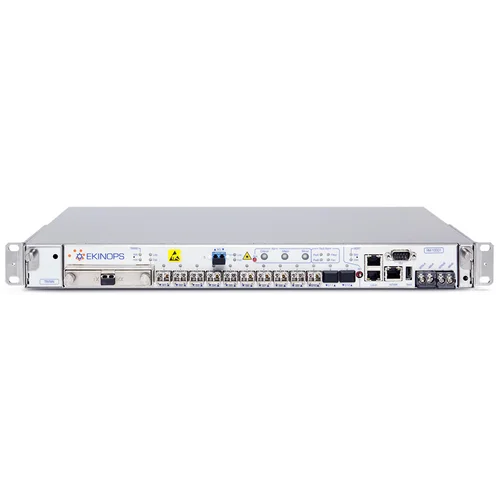

Ekinops RM10001/10010 –это шасси 1 RU, которое работает как мукспондер 10x10G в 100G, а так же, как транспондер 100G. Шасси можно микропрограммно модернизировать с мукспондера в транспондер и наоборот.

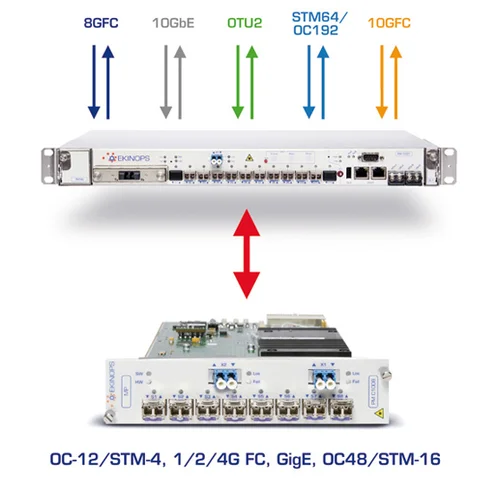

При работе в качестве мукспондера он поддерживает объединение
- 10 x 10GbE,
- 8 x OTU2,
- 12 x 8G FC
- 8 x OC-192/STM-64
или смесь данных сигналов в 100G. На выходе в линию выдается стандартный поток OTU4 при работе как мукспондера, так и транспондера. Он поддерживает стандартный интерфейс клиента CFP для 100G и интерфейсы SFP+ для агрегации меньших скоростей при работе в качестве мукспондера. Линия100G полностью настраивается.
.png)
Основные особенности
- Дальность передачи без усилителей и компенсаторов дисперсии до 80км;
- Дальность передачи без рамановских усилителей до 200км;
- Дальность работы до 3000 км;
- Ширина канала для каждой лямбды 50G Гц;
- Возможность работы через существующий DWDM системы;
- Возможность прохождения сигналов через ROADM.
Технические характеристики
| Передатчик | |
| Диапазон DWDM длин волн, нм | 1528.77...1565.59 |
| Шаг перестройки несущей, ГГц (нм) | 50 (0.4) |
| Выходная мощность, dBm | -1..+4 |
| Устойчивость к хроматической дисперсии, ps/nm | 50.000 |
| Приемник | |
| Диапазон принимаемых длин волн, нм | 1525...1570 |
| Максимальный уровень входной мощности, dBm | 0 |
| Чувствительность, dBm | -18 |
| OSNR, dB | 14 |
| Устойчивость к PMD, ps | 30 |
| Характеристики | |
|---|---|
| Тип платформы | Мукспондер |
| Форм-фактор платформы | 1RU |
| Дальность передачи WDM | >1000Km |
| Скорость линейных портов | 100Gb |
| Скорость клиентских портов | 10Gb |
