Описание

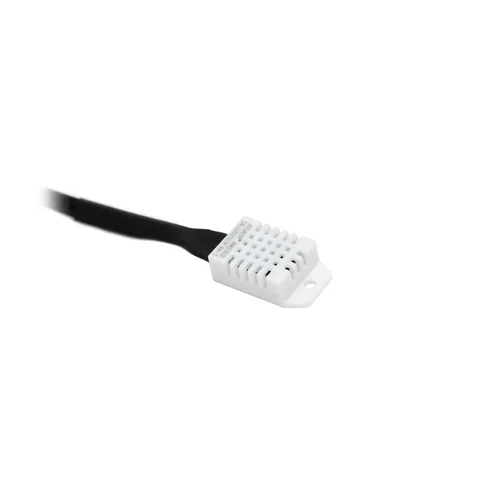

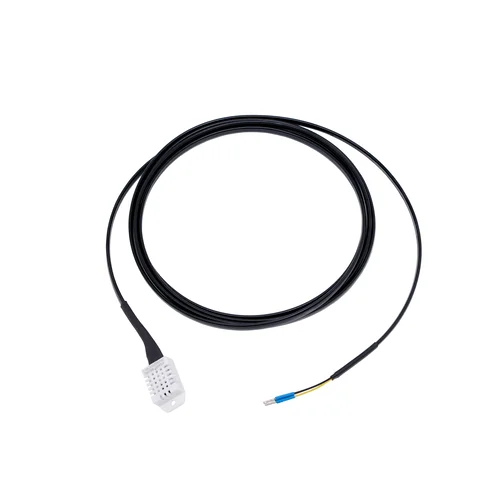

Датчик температуры и влажности. Состоит из емкостного датчика влажности и термистора, содержит в себе простой АЦП для преобразования аналоговых значений.

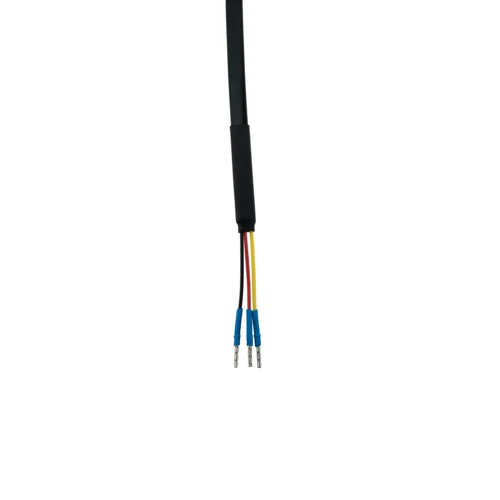

- Vcc (5V питание) : красный провод
- Data out - Вывод данных: желтый провод
- Не используется
- Общий : черный провод.
Технические характеристики:
- Напряжение питания +5В
- Интерфейс передачи данных: Single-wire
- Ток в режиме измерения: 1-1,5mA
- Ток в режиме ожидания: 40-50uA
- Диапазон измерения относительной влажности воздуха: от 0% до 100% погрешность не более ±2%
- Диапазон измерения температуры окружающего воздуха: от -40°C до +85°C погрешность не более ±1°C;
- Частота опроса не более 0.5 Гц (не более раза в 2 сек.)
- Длина кабеля: 2 м
Документация и ПО
Декларация о соответствии
Паспорт
Руководство по эксплуатации
Сопутствующие товары
Автоматизация и мониторинг / Устройства мониторинга
Дополнительное оборудование / Комплектующие и аксессуары
Аналоги
Наименование товара | Артикул | Цена | Доступно / всего | |
---|---|---|---|---|
SNR-DHTS-0.5m | В наличии: 10+/100+ шт |
Отзывы о товаре
Пока нет ни одного отзыва
Вопросы о товаре2
По дате
Пользователь
25.09.2024, 05:09
Добрый день!, как подружить этот датчик с SNR-ERD-Project-2?
NAG
25.09.2024, 05:17
Добрый день!
Датчик влажности и температуры Single Wire (DHT22), 2м не совместим с устройством SNR-ERD-Project-2.
Датчик влажности и температуры Single Wire (DHT22), 2м совместим с устройствами удалённого контроля и управления SNR-ERD-4s и SNR-ERD-4s-GSM.
Пользователь
10.08.2023, 13:05
Добрый день, нужна помощь по подбору оборудования. Приобретено устройство удаленного контроля SNR-ERD-4s и датчик SNR-DHT22-2м, требуется ли дополнительный преобразователь для полноценной работы датчика?
NAG
10.08.2023, 13:15
Добрый день.
Для работы датчика дополнительный преобразователь не требуются.
Для корректной работы датчика DHT22 необходимо:
1. В интерфейсе устройства ERD-4, на вкладке "Порты I/O" → "Настройки" самый нижний раздел "1-wire" сменить на Single Wire.
2. Подключить датчик DHT22 к устройству ERD-4 согласно схемы подключения.
На стартовой странице интерфейса ERD-4 подключенный датчик отобразится.
