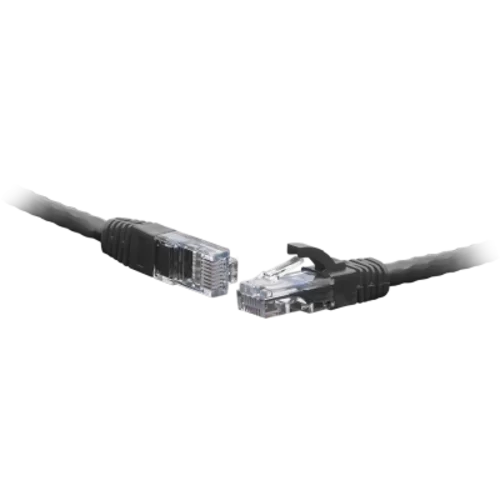

Коммутационный шнур (patching cord, патч-корд) - это отрезок многожильного кабеля симметричной парной скрутки оконеченного в заводских условиях коннекторами 8P8C/RJ45 по технолигии "горячей посадки", что значительно повышает надежность и срок службы патч-корда по сравнению с кабелем оконеченным при помощи кримпера в полевых условиях.
Широко применяются для соединения линий связи с активным и пассивным сетевым оборудованием, подключением терминалов на рабочих местах и прочей сетевой коммутации.
Патч-корды серии SNR-UU4-6 поставляются стандартыми длинами: 0.3м; 0.5м; 1.0м; 1.5м; 2.0м; 3.0м; 5.0м; 7.5м: 10.0м. К заказу доступны несколько вариантов цвета внешней оболочки патч-корда (см.вкладку Доп. описание).
Коммутационные шнуры серии SNR-UU4-5E отвечают требованиям стандартов TIA/EIA-568, ISO/IEC 11801,ГОСТ Р 54429 и EN 50173 для компонентов локальных вычеслительных сетей cat.6 (частотная полоса пропускания - 250 МГц). Оконечены с двух сторон по стандарту T568B. В конструкции коннекторов предусмотренны специальные выступы облегчающими перекоммутацию и монтаж, а также защищающие язычок коннектора от повреждений.
Медные компоненты SNR являются составной частью комплексной структурированной кабельной системы SNR, и уже давно зарекомендовали себя как отличное решение для построения локальных информационных сетей любого масштаба, особенно, по соотношению цена/качество.
Варианты неэкранированных коммутационных шнуров SNR в PVC-оболочке
| Артикул | Конструкция | Количество пар | Категория | Длина | Материал внешней оболочки | Диаметр токопроводящей жилы | Цвет внешней оболочки |
| SNR-UU4-6-003-PST-RD | U/UTP | 4 | cat.6 | 30см | PVC | 0.54 (7х0.18) | красный |
| SNR-UU4-6-005-PST-RD | U/UTP | 4 | cat.6 | 50см | PVC | 0.54 (7х0.18) | красный |
| SNR-UU4-6-010-PST-RD | U/UTP | 4 | cat.6 | 100см | PVC | 0.54 (7х0.18) | красный |
| SNR-UU4-6-015-PST-RD | U/UTP | 4 | cat.6 | 150см | PVC | 0.54 (7х0.18) | красный |
| SNR-UU4-6-020-PST-RD | U/UTP | 4 | cat.6 | 200см | PVC | 0.54 (7х0.18) | красный |
| SNR-UU4-6-030-PST-RD | U/UTP | 4 | cat.6 | 300см | PVC | 0.54 (7х0.18) | красный |
| SNR-UU4-6-050-PST-RD | U/UTP | 4 | cat.6 | 500см | PVC | 0.54 (7х0.18) | красный |
| SNR-UU4-6-075-PST-RD | U/UTP | 4 | cat.6 | 750см | PVC | 0.54 (7х0.18) | красный |
| SNR-UU4-6-100-PST-RD | U/UTP | 4 | cat.6 | 10м | PVC | 0.54 (7х0.18) | красный |
| SNR-UU4-6-003-PST-GY | U/UTP | 4 | cat.6 | 30см | PVC | 0.54 (7х0.18) | серый |
| SNR-UU4-6-005-PST-GY | U/UTP | 4 | cat.6 | 50см | PVC | 0.54 (7х0.18) | серый |
| SNR-UU4-6-010-PST-GY | U/UTP | 4 | cat.6 | 100см | PVC | 0.54 (7х0.18) | серый |
| SNR-UU4-6-015-PST-GY | U/UTP | 4 | cat.6 | 150см | PVC | 0.54 (7х0.18) | серый |
| SNR-UU4-6-020-PST-GY | U/UTP | 4 | cat.6 | 200см | PVC | 0.54 (7х0.18) | серый |
| SNR-UU4-6-030-PST-GY | U/UTP | 4 | cat.6 | 300см | PVC | 0.54 (7х0.18) | серый |
| SNR-UU4-6-050-PST-GY | U/UTP | 4 | cat.6 | 500см | PVC | 0.54 (7х0.18) | серый |
| SNR-UU4-5E-075-PST-GY | U/UTP | 4 | cat.6 | 750см | PVC | 0.54 (7х0.18) | серый |
| SNR-UU4-5E-100-PST-GY | U/UTP | 4 | cat.6 | 10м | PVC | 0.54 (7х0.18) | серый |
| SNR-UU4-6-003-PST-BL | U/UTP | 4 | cat.6 | 30см | PVC | 0.54 (7х0.18) | синий |
| SNR-UU4-6-005-PST-BL | U/UTP | 4 | cat.6 | 50см | PVC | 0.54 (7х0.18) | синий |
| SNR-UU4-6-010-PST-BL | U/UTP | 4 | cat.6 | 100см | PVC | 0.54 (7х0.18) | синий |
| SNR-UU4-6-015-PST-BL | U/UTP | 4 | cat.6 | 150см | PVC | 0.54 (7х0.18) | синий |
| SNR-UU4-6-020-PST-BL | U/UTP | 4 | cat.6 | 200см | PVC | 0.54 (7х0.18) | синий |
| SNR-UU4-6-030-PST-BL | U/UTP | 4 | cat.6 | 300см | PVC | 0.54 (7х0.18) | синий |
| SNR-UU4-6-050-PST-BL | U/UTP | 4 | cat.6 | 500см | PVC | 0.54 (7х0.18) | синий |
| SNR-UU4-6-075-PST-BL | U/UTP | 4 | cat.6 | 750см | PVC | 0.54 (7х0.18) | синий |
| SNR-UU4-6-100-PST-BL | U/UTP | 4 | cat.6 | 10м | PVC | 0.54 (7х0.18) | синий |
| SNR-UU4-6-003-PST-BK | U/UTP | 4 | cat.6 | 30см | PVC | 0.54 (7х0.18) | чёрный |
| SNR-UU4-6-005-PST-BK | U/UTP | 4 | cat.6 | 50см | PVC | 0.54 (7х0.18) | чёрный |
| SNR-UU4-6-010-PST-BK | U/UTP | 4 | cat.6 | 100см | PVC | 0.54 (7х0.18) | чёрный |
| SNR-UU4-6-015-PST-BK | U/UTP | 4 | cat.6 | 150см | PVC | 0.54 (7х0.18) | чёрный |
| SNR-UU4-6-020-PST-BK | U/UTP | 4 | cat.6 | 200см | PVC | 0.54 (7х0.18) | чёрный |
| SNR-UU4-6-030-PST-BK | U/UTP | 4 | cat.6 | 300см | PVC | 0.54 (7х0.18) | чёрный |
| SNR-UU4-6-050-PST-BK | U/UTP | 4 | cat.6 | 500см | PVC | 0.54 (7х0.18) | чёрный |
| SNR-UU4-6-075-PST-BK | U/UTP | 4 | cat.6 | 750см | PVC | 0.54 (7х0.18) | чёрный |
| SNR-UU4-6-100-PST-BK | U/UTP | 4 | cat.6 | 10м | PVC | 0.54 (7х0.18) | чёрный |
| Технические характеристики | |
|---|---|
| Категория патч-корда | 6 |
| Полоса пропускания, МГц | 250 |
| Конструкция | U/UTP |
| Тип экрана | Отсутствует |
| Количество пар | 4 |
| Материал проводников | Медь (Сu) |
| Тип проводников | Многожильный |
| Диаметр проводников, мм | 0,54 (7х0,18) |
| Материал изоляции проводников | Полиэтилен высокой плотности (HDPE) |
| Материал оболочки | PVC |
| Цвет оболочки патч-корда | Черный |
| Длина патч-корда, м | 1,5 |
| Максимальный ток, А | 1,5 |
| Номинальное рабочее напряжение, В | 48 |
| Электрическая прочность диэлектрика | 1000В / 1мин |
| Сопротивление изоляции, мОм | ≥ 500 |
| Контактное сопротивление, мОм | ≤20 |
| Диапазоны температур | |
| Температура хранения, °C | от -20 до 60 |
| Температура монтажа, °C | от 0 до 50 |
| Температура эксплуатации, °C | от -20 до 50 |
| Наименование товара | Артикул | Цена | Доступно / всего | |
|---|---|---|---|---|
| SNR-UU4-6-015-LST-BK | 225,77 ₽ | Под заказ |
