Коммутационная панель (patching panel) предназначена для разделки в ней кабелей различных подсистем СКС и подключения отдельных составляющих сети друг к другу коммутационными шнурами (patching cords).

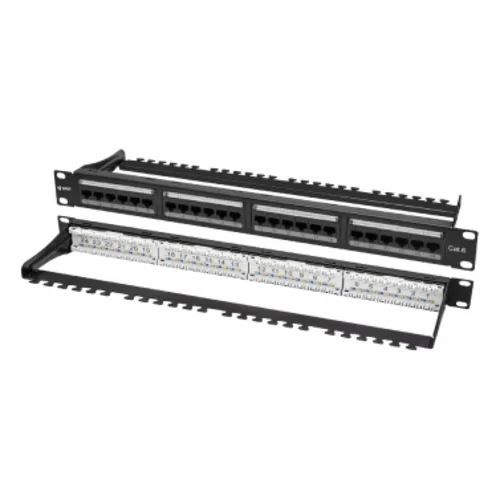

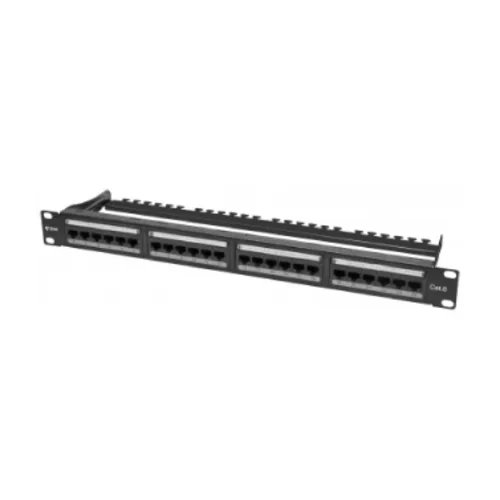

Данная патч-панель выполнена в неэкранированном исполнении, предназначена для установки в 19" шкаф или стойку и имеет 24 порта RJ45/8P8 cat.6. Высота патч-панели - 1U (44,45мм). Тип заделки кабеля - горизонтальная.

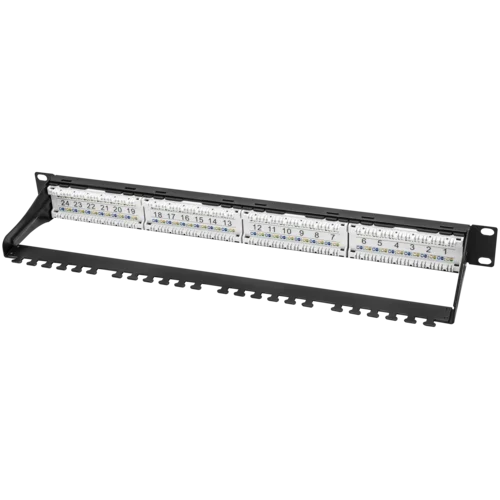

Для удобства администрирования каждый порт панели пронумерован и дополнительно снабжен заменяемой бумажной этикеткой. Имеет универсальные контакты Krone LSA-PLUS & 110 Dual Use IDC с цветовой маркировкой по стандарту T568A/B, что повышает простоту расшивки патч-панели.
Коммутационные панели SNR-UD-XXXX-6-X отвечают требованиям стандартов TIA/EIA-568, ISO/IEC 11801,ГОСТ Р 54429 и EN 50173 для компонентов локальных вычислительных сетей cat.6 (частотная полоса пропускания - 250 МГц).
К заказу доступны несколько вариантов неэкранированных коммутационных панелей SNR (см.вкладку Доп. описание).
Медные компоненты SNR являются составной частью комплексной структурированной кабельной системы SNR, и уже давно зарекомендовали себя как отличное решение для построения локальных информационных сетей любого масштаба, особенно, по соотношению цена/качество.
Варианты коммутационных панелей SNR
| Артикул | Исполненение | Высота | Количество портов |
Категория | Способ заделки кабеля |
| SNR-UD-0.5U24-5E-H | Неэкранированное | 0.5U | 24 | 5е | Горизонтальный |
| SNR-UD-0.5U24-6-H | Неэкранированное | 0.5U | 24 | 6 | Горизонтальный |
| SNR-UD-1U24-5E-H | Неэкранированное | 1U | 24 | 5е | Горизонтальный |
| SNR-UD-1U24-6-H | Неэкранированное | 1U | 24 | 6 | Горизонтальный |
| SNR-SD-1U24-5E-H | Экранированное | 1U | 24 | 5е | Горизонтальный |
| SNR-SD-1U24-6-H | Экранированное | 1U | 24 | 6 | Горизонтальный |
| SNR-UD-1U48-5E-H | Неэкранированное | 1U | 48 | 5е | Горизонтальный |
| SNR-UD-1U48-6-H | Неэкранированное | 1U | 48 | 6 | Горизонтальный |
| SNR-UD-2U48-5E-H | Неэкранированное | 2U | 48 | 5е | Горизонтальный |
| SNR-UD-2U48-6-H | Неэкранированное | 2U | 48 | 6 | Горизонтальный |
Варианты незагруженных коммутационных панелей SNR
| Артикул | Исполненение | Высота | Количество портов |
Категория | Способ заделки кабеля |
| SNR-UL-1U24-D | Неэкранированное | 1U | 24 | Модуль Keystone Jack | |
| SNR-UL-1U24-DS | Неэкранированное | 1U | 24 | Модуль Keystone Jack | |
| Технические характеристики | |
|---|---|
| Количество портов | 24 |
| Высота, U | 1 |
| Полоса пропускания, МГц | 250 |
| Исполнение | Неэкранированная |
| Тип коннектора | RJ-45 |
| Способ заделки контактов | Горизонтальный |
| Цвет | Черный |
| Диапазоны температур | |
| Температура хранения, °C | от -40 до 70 |
| Температура эксплуатации, °C | от -10 до 60 |
| Массогабаритные характеристики | |

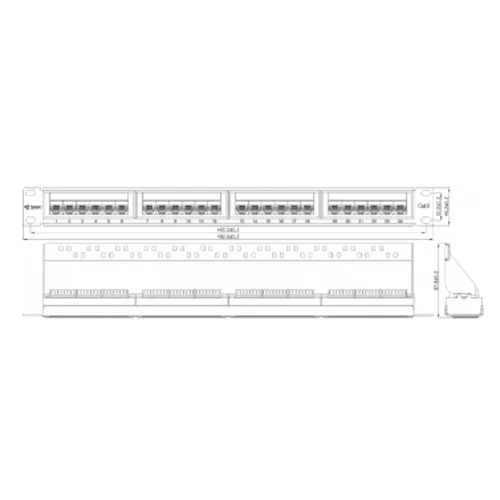

| Габаритные размеры, мм | 483х83х45 |
| Комплект поставки | |
| Комплект поставки | Патч-панель - 1 шт Планка для кабельной поддержки - 1 шт Пластиковые стяжки - 4 шт Винт М6 - 4 шт |
| Общие | |
| Категория | 6 |
