Грозозащита Ethernet SNR-SPNet-BP1031-IP65

Нет отзывов
Нет вопросов
SNR
EndOfSale
Артикул:SNR-SPNet-BP1031-IP65
Код товара: 58598
SNR
Ваша цена (за шт): 2 050 ₽
Параметры заказа:
Описание

Устройство SNR-SPNet-BP1031-IP65 является аналогом устройства SNR-DROZD-IP65-RU с дополнительной дифференциальной защитой.

Устройство SNR-SPNet-BP1031-IP65 с защитой всех четырех пар UTP–кабеля для 10/100/1000Base Ethernet PoE: af/at/bt, Passive PoE.

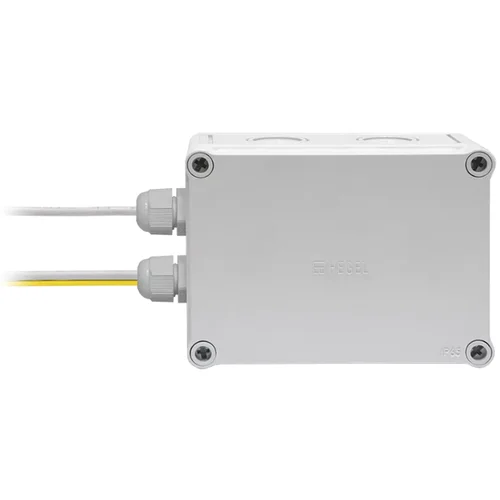

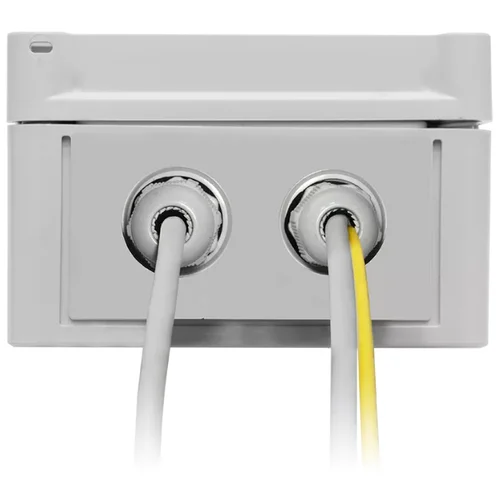

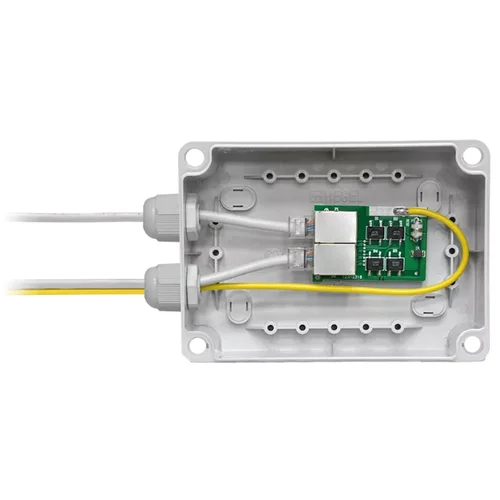

Исполнение устройства печатная плата в пластиковой коробке разветвительной КР2801-710 ПК ХЕГЕЛЬ с кабелем заземления. В основе грозозащиты стоит модуль SNR-SPNet-BР1000, реализована двух уровневая защита: «линия - земля», «линия - линия». Gigabit Ethernet обеспечивается на длине кабеля 50м, 10/100Base Ethernet обеспечивается на длине кабеля 100м.

Технические характеристики:

Количество защищаемых портов 1
Максимально длительное рабочее напряжение Uc, VDC (Линия — линия), В 2,8
Уровень напряжения защиты, Up (Линия - PE), В 470
Возврат в исходное состояние после импульса, нс 400
Устойчивость к переменному току, (Линия – PE), А 5
Номинальный разрядный ток (Линия — линия), А 30
Номинальный разрядный ток (Линия — PE), кА 5
Импульсный разрядный ток (Линия — PE), кА 1
Суммарный разрядный  ток, кА 5
Время срабатывания (Линия — линия), нс <1
Время срабатывания (Линия — PE), нс <600
Режим повреждения Режим 1 (защита от помехи «Линия — PE»)
Режим 2 (защита от помехи «Линия — линия»)
Полоса частот, МГц 125
Емкость, пФ (Линия - Линия) 13
Емкость, пФ (Линия - PE) 4
Потери при вводе, дБ <3
Перекрёстная наводка на передающем конце, дБ <35
Возвратные потери, дБ 5
Вносимые потери, дБ 5
Скорость передачи данных, Мбит/с 10, 100
Температура эксплуатации, ºС -40...+60
Габаритные размеры устройства, мм 150х110х73
Длина кабеля заземления, м 0,5
Сечение кабеля заземления, мм 2,5
Диаметр наконечника на кабеле заземления, мм 5,2 (болт М5)

Режимы повреждения при перенапряжении:

  • Режим 1: Условие, при котором часть УЗИП, ограничивающая напряжение, отключилась. Функция ограничения напряжения не действует, но линия остаётся работоспособной;
  • Режим 2: Условие, при котором часть УЗИП, ограничивающая напряжение, накоротко замкнута очень малым полным сопротивлением внутри УЗИП. Линия неработоспособна, однако оборудование остаётся защищённым коротким замыканием

Памятка по эксплуатации грозозащит:

https://data.nag.ru/SNR%20Protector/Documents/Guides/Pamyatka_po_ekspluatatsii_grozozashchity.pdf
