Волоконно-оптическая кабельная система MPO состоит из претерминированных многоволоконных оптических кабелей, которые подключаются к оптическим кассетам. Кабели MPO содержат от 8 до 48 оптических волокон, оконцованных MPO-соединителями без смены полярности, которые включаются непосредственно в распределительные кассеты, установленные в коммутационные панели.
Волоконно-оптические панели с распределительными кассетами MPO используются для коммутации оптических кабелей и обеспечивают гибкость конфигурации, высокую плотность и надежную защиту соединений,масштабируемость системы .

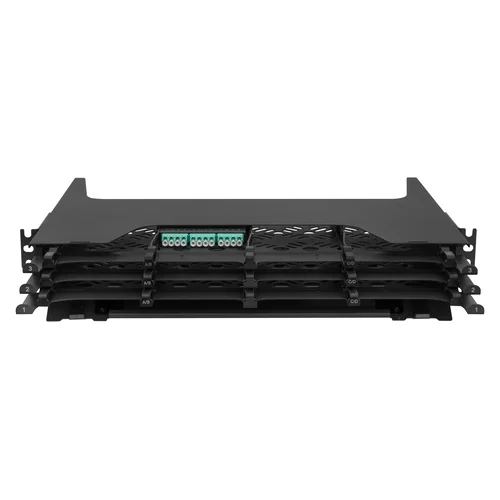

Панель SNR-KX-CMP-144P позволяет установить до 12 многомодовых распределительных кассет SNR-MCM-MPO/UPC(M)-16LC/UPC. Фиксация кассеты в данной панели осуществляется при помощи специальных защелок и не требует использования пластиковых клипс. Кассета MPO содержит 12 LC портов на лицевой панели и 1 MPO разъем на задней, что позволяет получить до 144 портов в панели высотой в 1U.

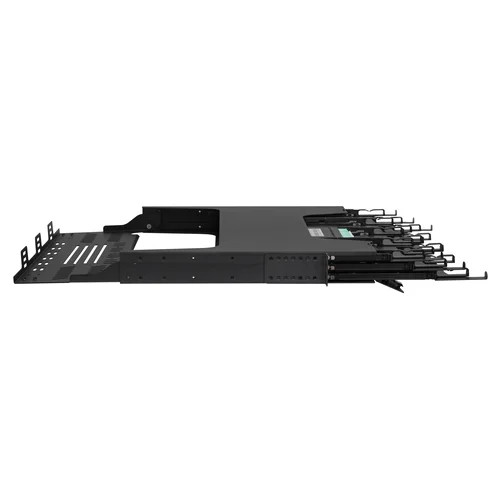

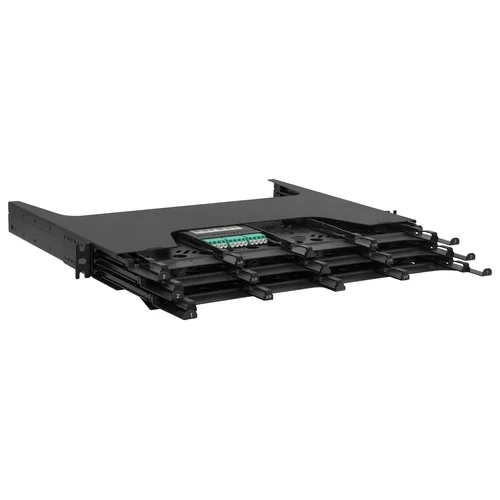

В эргономичном 1U корпусе размещены 3 выдвижных полки, в каждую из которых устанавливается до 4 распределительных кассет емкостью 12LC каждая или 6 распределительных кассет емкостью 8LC каждая . Выдвижной механизм существенно упрощает процесс монтажа и обслуживания.
Особенности:
- Выдвижной механизм внутренних полок;
- Быстрая установка;
- Высокая плотность монтажа;
- Оптимизация затрат;
- Гибкое масштабирование;
- Высокие технические характеристики.
- Удобное место организации кабельных запасов;
- Возможность установки кассет 8 LC и 12 LC;
Компоненты собраны и протестированы в заводских условиях, что гарантирует высочайшую надежность и пропускную способность — все эти факторы крайне важны для инфраструктуры центров обработки данных.
Применение:
- Готовое решение с установленными волоконно-оптическими кассетами MPO;
- Оперативная Plug & Play организация зон распределения подсистем ЦОД и высокоплотных СКС;
- Коммутация приложений Gigabit Ethernet, Fiber Channel, 10G Ethernet, InfiniBand;
- Подключение активного оборудования по схеме Interconnect или Crossconnect;
- Переход от многоволоконных MPO к стандартным оптическим разъемам;
- Поддержка передачи на основе параллельной оптики 40/100/400/800 Гбит/с;
- Создание систем с возможностью гибкой реконфигурации.
Преимущества использования:
- Стандартный размер для монтажа в 19-дюймовые телекоммуникационные шкафы и стойки;
- Откидная крышка, облегчающая укладку кабелей;

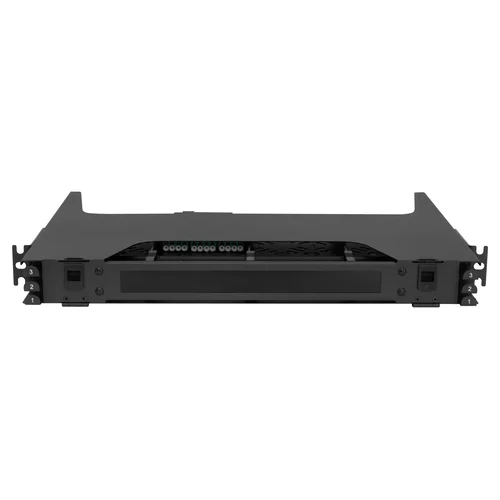

- Крышка лицевой панели крепится на двух петлях и защелкивается легким нажатием;

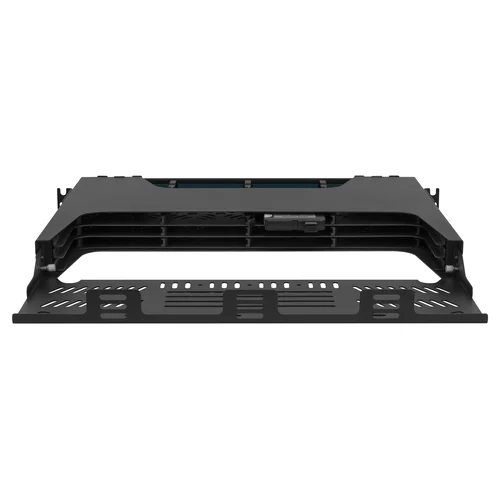

- Ввод кабелей через заднюю стенку;
- Легкий вес и удобное обслуживание;
| Общие | |
|---|---|
| Материал | Металл |
| Цвет | Черный |
| Вес, кг | 5,5 |
