Кросс-муфта 101-01-18 предназначена для соединения, коммутации магистральных и абонентских оптических кабелей, а также механической защиты сварных соединений волокон.

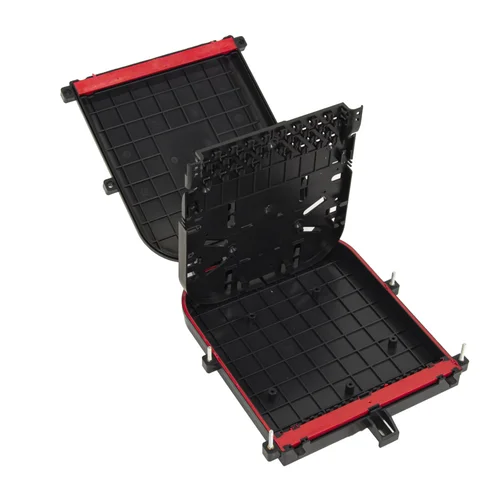

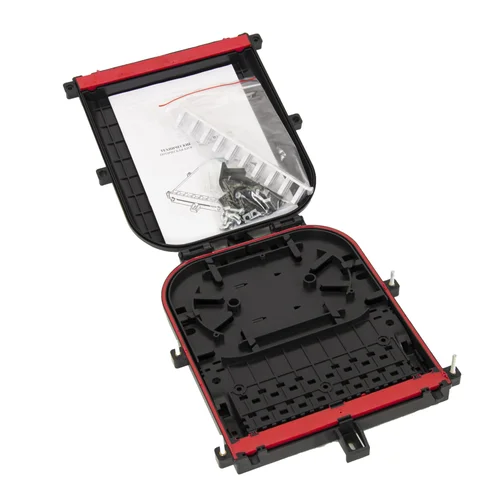

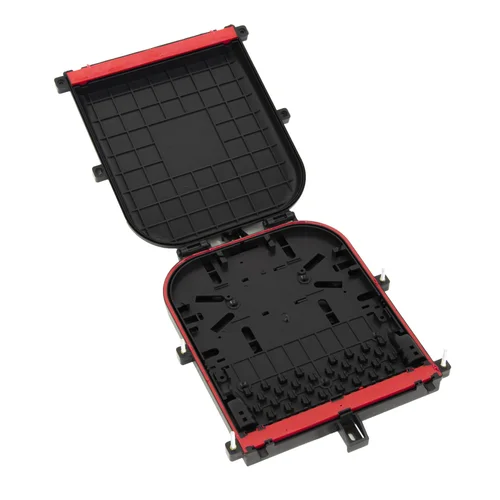

Конструкция допускает ввод двух 2 линейных оптических кабелей и до 16 абонентских отводов. Внутри муфты расположена монтажная панель, которая состоит из ложемента для установки 18 оптических адаптеров и сплайс-кассеты. Помимо защитных гильз на сплайс-кассете предусмотрена возможность фиксации 2 делителей PLC 1х8 в миникорпусе.
Применение:
-
FTTH;
-
GPON/PON;
-
телекоммуникационные сети;
-
локальные сети.

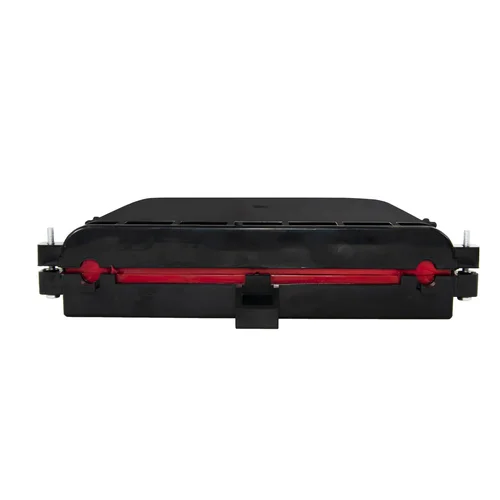

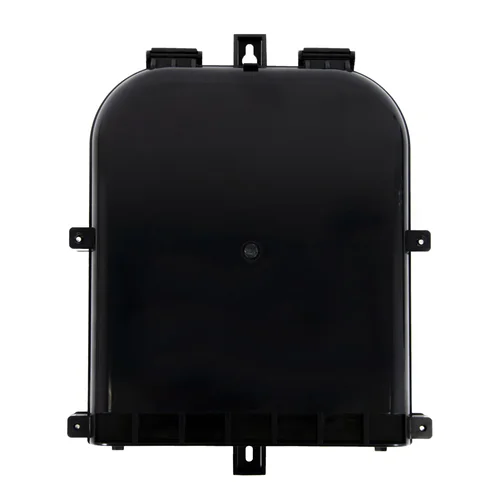

Для изготовления корпуса используется специальный пластик устойчивый к воздействию ультрафиолетовых лучей, позволяющий эксплуатации в условиях широкого диапазона низких и высоких температур. Герметичный корпус позволяет применять оптический бокс как в здании так и при уличном монтаже. Конструкция коробки позволяет крепить бокс на столбах, стенах или другой поверхности.
Для крепления кросс-муфты на опорах используется узел крепления VS-YPMK-300P (не входит в комлект поставки).
Данное изделие может быть выполненно в любом цвете. Более подробную информацию уточняйте у Вашего менеджера!
| Характеристики | |
|---|---|
| Тип монтажа | Уличный |
| Крепление под ленту | Да |
| Возможность размещения делителя PLC | Да |
| Материал: | ABS пластик |
| Цвет | Черный |
| Количество вводов линейного кабеля | 2 |
| Допустимый диаметр вводимых кабелей, мм | до 9,5 |
| Количество выводов абонентского кабеля | 18 |
| Количество устанавливаемых адаптеров | 18 |
| Тип устанавливаемых адаптеров | SC/LC Duplex |
| Степень защиты | IP67 |
| Температура хранения, °C | от -70 до 75 |
| Температура эксплуатации, °C | от -60 до 70 |
| Габаритные размеры, мм | 297х233х45 |
| ВЕС, КГ | 1,0 |
| Комплект поставки | Корпус - 1 шт Герметизирующая прокладка - 1 шт Ложемент для оптических адаптеров - 1 шт Сплайс-кассета - 1 шт Саморезы для крепления кассеты и ложемента - 1 комплект Винт М4х20 - 4 шт Руководтсво по монтажу - 1 шт |
