Стоечный оптический кросс SNR-ODF-24R-TP используется для коммутации, распределения оптоволоконных кабелей связи и защиты мест сварки от повреждений. Кросс устанавливается в телекоммуникационный шкаф или стойку.

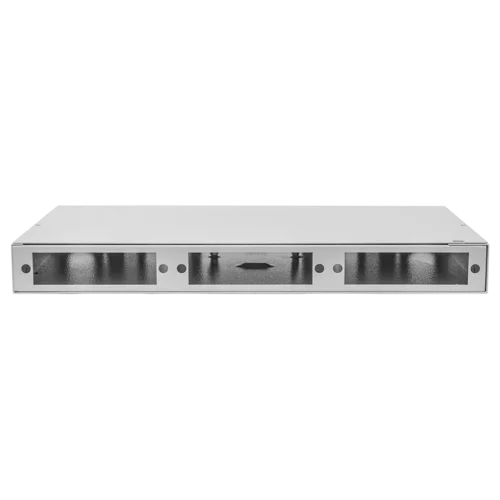

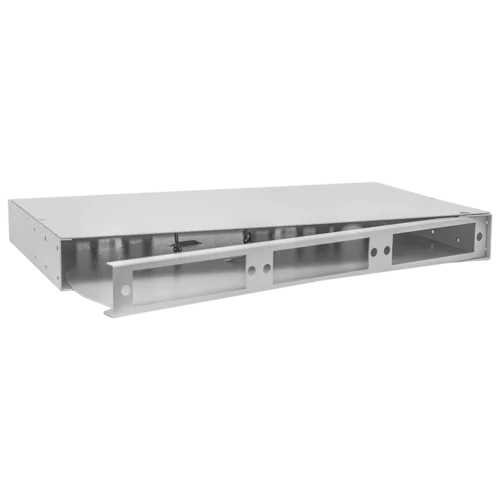

Конструктивно кросс представляет собой металлическую поворотную раму с кронштейнами, имеющую на задней части кабельный ввод что позволяет легко вводить оптический кабель, а на лицевой панели расположены отверстия под съемные планки (позволяющие изменять тип оптических розеток и ёмкость кросса), со сплайс-кассетами для размещения термоусадочных гильз (КДЗС).
Особенности кроссов:
- корпус кросса выполнен из стали и имеет антикоррозийное порошковое покрытие
- возможность замены сменных адаптерных планок
- поворотная рама

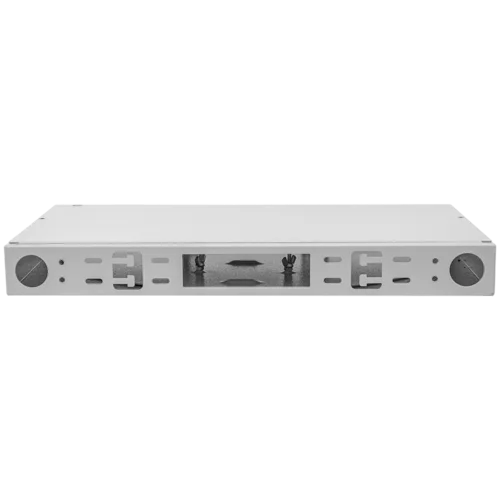

Кросс имеет кабельные вводы, что позволяет легко производить монтаж кабеля. Конструкция предусматривает фиксацию вводимого кабеля по оболочке с помощью пластиковых хомутов на Т-образном лепестке.
Конструкция данного оптического кросса позволяет осуществлять быстрый и качественный монтаж оптических сетей.
Оптические адаптеры (розетки) устанавливаются в сменные адаптерные планки SC, FC/ST (заказываются отдельно).
| Общие | |
|---|---|
| Тип монтажа кросса | Стоечный |
| Высота, U | 1 |
| Материал: | Сталь (1,0 мм) |
| Количество оптических портов | 8/24 |
| Тип устанавливаемых адаптеров | В зависимости от установленных планок |
| Количество кабельных вводов | 3 |
| Количество адаптерных планок | 3 |
| Степень защиты | IP20 |
| Температура эксплуатации, °C | от -10 до 50 |
| Габаритные размеры, мм | 403x215x44 |
| ВЕС, КГ | 2,7 |
| Комплект поставки | Корпус - 1 шт Крышка - 1 шт Кронштейн крепления - 2 шт Барашки металлические для крепления сплайс-кассеты - 2 шт Болты крепления - 14 шт Пластиковая клипса для оптических кроссов SNR-ODF - 6 шт Пластиковые стяжки - 2 шт Планка стяжная (покрытые цинком) - 2 шт Гайка М4 - 2 шт |
