Описание

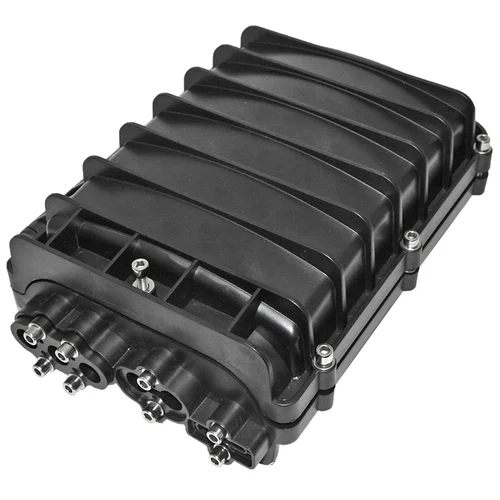

Оптическая муфта SNR-FOSC-UF2 многофункциональна предназначена для магистрального сращивания оптических кабелей, транзитного прохождения оптических модулей без их разрыва, так и для обеспечения вывода оптических линий конечным пользователям. Усовершенствован метод герметизации, который позволяет значительно сократить затраты на эксплуатацию, улучшает производительность.

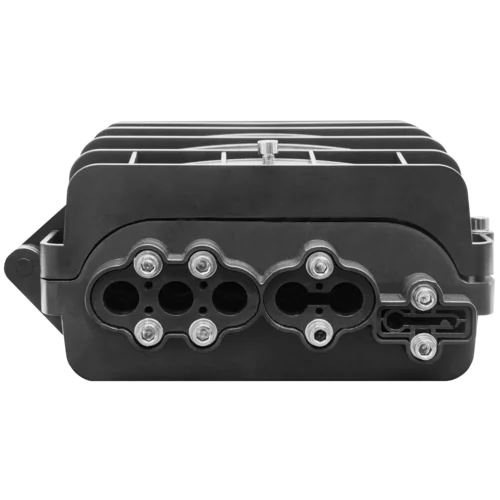

Муфта имеет три функционально независимых порта ввода/вывода элементов оптических линий:
- порт для ввода трех одиночных кабелей;
- порт для ввода транзитной петли или двух одиночных кабелей;
- порт для вывода оптических линий и конечных потребителей и 4 пигтейла.
Основные особенности:
- продуманое внутреннее устройство;
- простота, быстрота установки и фиксации волокон;
- простота повторного доступа в муфту, не требующая дополнительного инструмента;

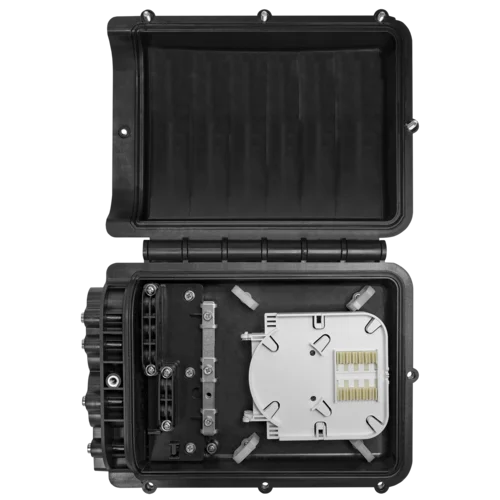

- расширенное внутреннее пространство для укладки кабеля;

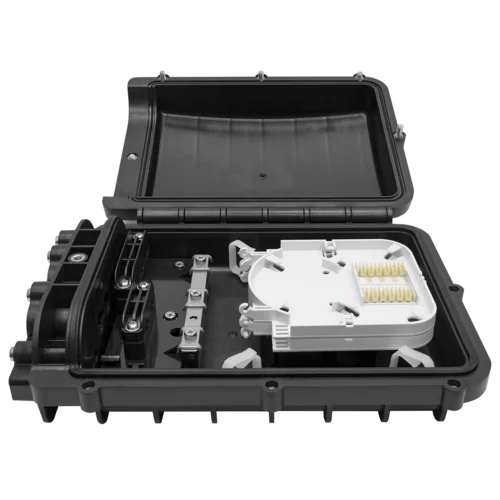

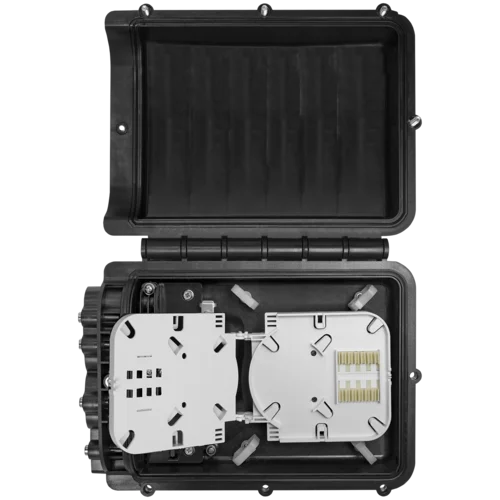

- сплайс-кассеты защелкивающимся механизмом открываются более чем на 90°;
- диаметры портов ввода/вывода соответствуют мировым стандартам на оптический кабель;
- простота добавления и удаления сплайс-кассет;
- оригинальное устройство герметизации муфты;
- корпус из специального пластика обеспечивает эксплуатацию в условиях широкого диапазона низких и высоких температур, под воздействием агрессивных сред, ультрафиолетового облучения, повышенной влажности;
- конструкция фиксации кабеля обеспечивает стойкость при внешнем вытягивании кабеля, его скручивании, а так же при воздействии ударных нагрузок;
- емкость муфты может быть увеличена при помощи дополнительных сплайс-кассет.
Характеристики
Характеристики | |
---|---|
Тип конструкции | Тупиковая |
Тип герметизации | Механическая |
Количество соединяемых волокон | 24 |
Количество кабельных вводов | 5 |
Диаметр кабельных вводов, мм | 5 - Ø15 |
Количество сплайс-кассет | 5/2 (максимальное/в комплекте) |
Степень защиты | IP68 |
Температура хранения, °C | от -50 до 70 |
Температура эксплуатации, °C | от -40 до 65 |
Габаритные размеры, мм | 300х220х100 |
ВЕС, КГ | 2,7 |

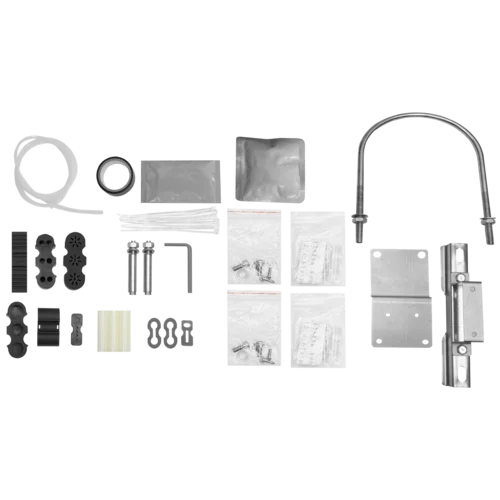

Комплект поставки | Корпус из полимерного пластика 1 шт Кабельный зажим 1 шт Сплайс-кассета - 2 шт Заглушки - 3 шт Комплект герметизации - 1 шт Установочный инструмент - 1 шт Расходные материалы: изолента, стяжки, кабельные маркеры, гильзы КДЗС - 1 комплект |
