Внимание! Кабель не требует перемотки и отгружается на заводских барабанах по 1км. Каждый барабан дополнительно упакован в индивидуальную картонную коробку.
Назначение:
Абонентский оптический кабель B-OptiX (BO-FTTH-F5-X*) предназначен для прокладки внутри помещений, чердачных помещений, в трубах, кабель-каналах, лотках. Так же допускается протяжка между зданиями и опорами. Применяется в FTTH/FTTx сетях, где требуется минимальные геометрические размеры оболочки, вместе с тем должна обеспечиваться надежная защита волокна от климатических и механических воздействий. Особая скругленная форма кабеля обеспечивает минимальное трение при прокладке кабеля методом протяжки.
.1.png)
.1.png)
.1.png)
.1.png)
.1.png)
Конструкция:

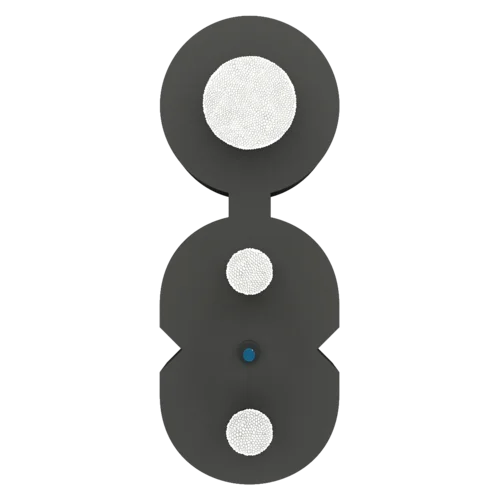

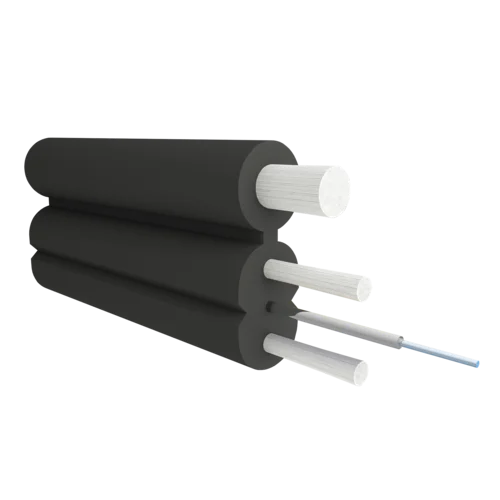

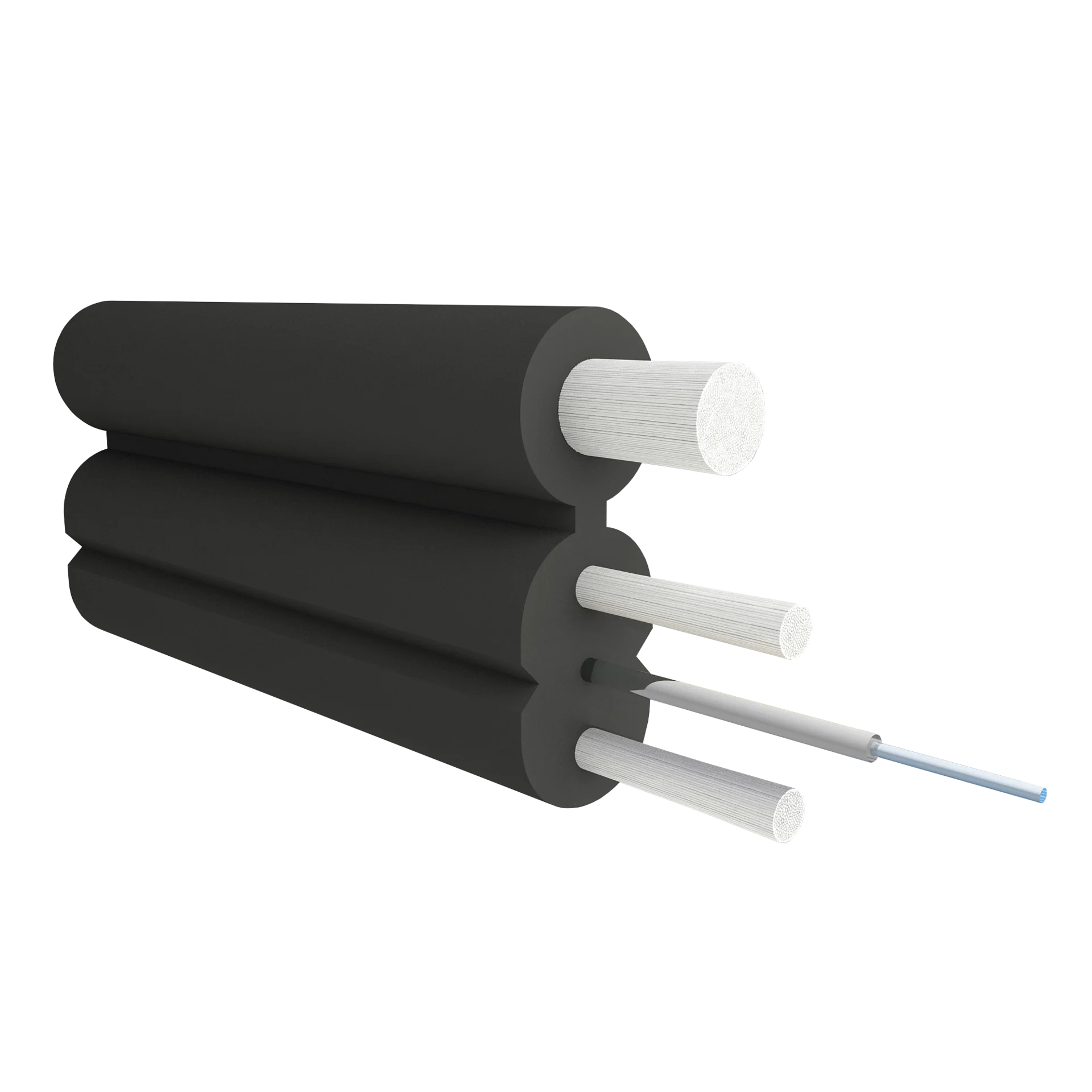

Кабель может содержать от одного до восьми оптических волокон, соответствующих рекомендации ITU-T G.657.А1 (одномодовое волокно с подавленным «водяным пиком» и уменьшенными потерями на изгибе). Конструкция представляет собой самонесущий волоконно-оптически кабель (далее ВОК). Устойчивость к растягивающей нагрузке кабелю придают два силовых элемента из FRP диаметром 0,5 мм и дополнительный силовой элемент из FRP диаметром 1.0 мм. Наружная оболочка изготовлена из LSZH (Low Smoke Zero Halogen) компаунда. Использование кабелей в такой оболочке необходимо при их прокладке в местах, где может возникнуть угроза отравления людей продуктами горения в случае пожара. Особенностью состава оболочки является полное отсутствие токсичных галогенных газов и низкое выделение дыма в процессе горения.
*ХХ - количество оптических волокон.
| Характеристики | |
|---|---|
| Тип оптического кабеля | Абонентский Drop |
| Диэлектрическая конструкция | Да |
| Количество волокон | 1 |
| Тип волокна | SM (G.657.A1) |
| Минимально допустимый радиус изгиба, мм | 15 (статический) 30 (динамический) 120 (с дополнительным несущим элементом) |
| Типовое затухание, дБ/км | ≦0,40 (1310 нм) / ≦0,30 (1550 нм) |
| Габаритные размеры кабеля, мм | 5,2х2,0 |
| Силовой элемент | Два стеклопластиковых прутка |
| Диаметр силового элемента, мм | 0,50 |
| Дополнительный силовой элемент | Стеклопластиковый пруток |
| Диаметр дополнительного силового элемента, мм | 1,0 |
| Кратковременная растягивающая нагрузка, кН | 0,1 (напряжение волокна ≤0.25%) 0,13 (напряжение волокна ≤0.33%) 0,23 (напряжение волокна ≤0.60%) |
| Разрывная нагрузка, кН | 0,5 |
| Материал оболочки | LSZH |
| Цвет оболочки | Черный |
| Температура монтажа, °C | от -10 до 40 |
| Температура хранения, °C | от -60 до 70 |
| Температура эксплуатации, °C | от -40 до 70 |
| Масса кабеля, кг/км | 14 |
| Стандартная строительная длина, км | 1 |
| Размер упаковки, мм | 310х300х310 |
