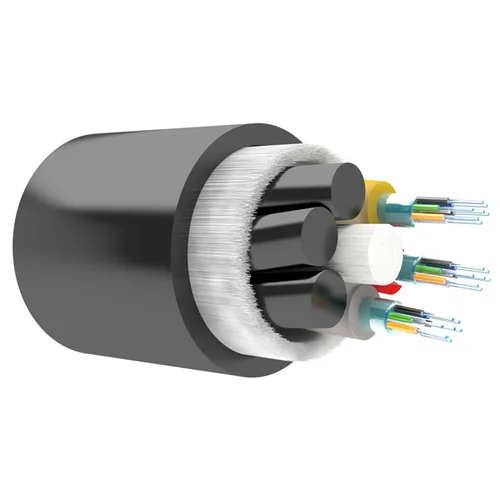

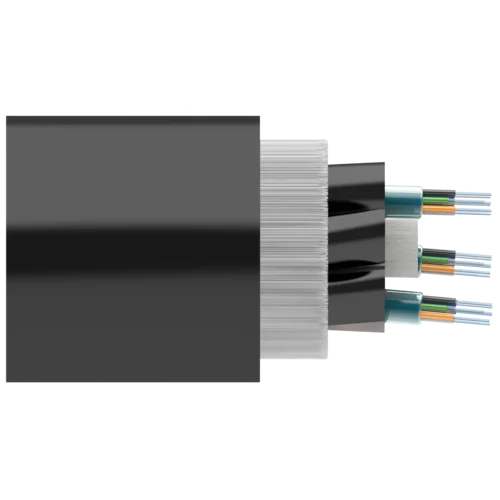

Кабель оптический Alpha Mile ADSS, 20 волокон
Кабель оптический Alpha Mile ADSS, 20 волокон
Кабель оптический Alpha Mile ADSS, 20 волокон

Кабель оптический Alpha Mile ADSS, 20 волокон

Alpha Mile
0

Нет отзывов

Нет вопросов

О товаре
Артикул
601-01-20
Код товара
26507
Описание
Самонесущий диэлектрический оптический кабель Alpha Mile ADSS, 20 волокон, максимальная нагрузка при растяжении 3,5 кН

Описание

Назначение:

Оптический кабель Alpha Mile ADSS (601-01-ХХ*) предназначен для внешней прокладки путём подвеса. Полностью диэлектрическая конструкция позволяет подвешивать кабель на опорах контактной сети электротранспорта или линий электропередачи до 12 кВ, линий связи, между зданиями и сооружениями.

Конструкция:

Кабель может содержать от 2-х до 48-ми оптических волокон, соответствующих рекомендации ITU-T G.652.D (стандартное одномодовое волокно с подавленным «водяным пиком») Corning® SMF-28® Ultra.

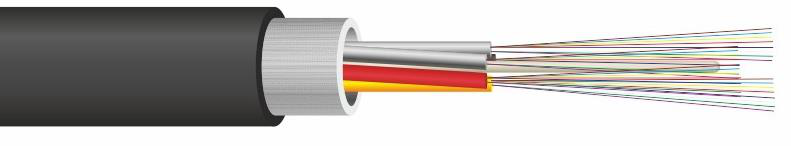

Оптический кабель Alpha Mile ADSS

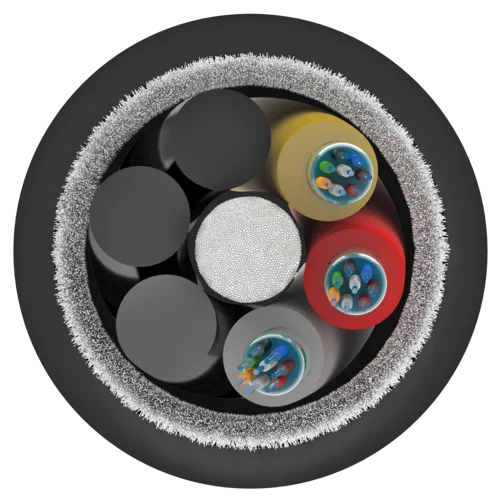

Конструкция представляет собой посностью диэлектрический самонесущий волоконно-оптический кабель многомодульной конструкции.

Кабель несёт в себе cердечник, состоящий из повива оптических модулей и при необходимости кордельных заполнителей. Элементы сердечника кабеля скручены методом правильной знакопеременной (SZ) скрутки вокруг центрального силового элемента - стеклопластикового прутка. Продольная герметизация сердечника кабеля обеспечивается гидрофобным заполнителем. Повив элементов закреплён обмоткой из двух полиэстеровых нитей. Поверх скрутки наложен повив из стеклонитей. Защитная оболочка выполненна из полиэтилена высокой плотности (HDPE) марки Borealis HE 6062.

Максимальный пролёт для 2-й климатической зоны по гололёду и ветру:

Начальная стрела провеса 1% - пролёт 100м.
Начальная стрела провеса 2% - пролёт 115м.
Начальная стрела провеса 3% - пролёт 125м.

Максимальный пролёт для 3-й климатической зоны по гололёду и ветру:

Начальная стрела провеса 1% - пролёт 65м.
Начальная стрела провеса 2% - пролёт 70м.
Начальная стрела провеса 3% - пролёт 80м.

Примечание: расчет носит рекомендательный характер и не может служить основой для проектирования ВОЛС!​



*ХХ - количество оптических волокон.

Цена указана за 1км.

Цветовая идентификация модулей:

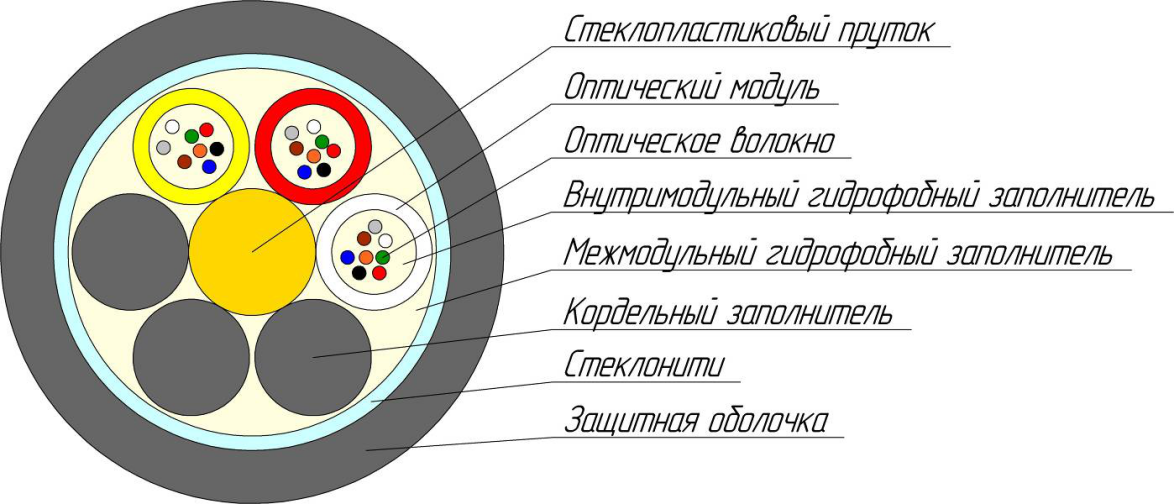

Оптический кабель Alpha Mile ADSS

Жёлтый модуль – основной.

Красный модуль – направляющий.

Натуральные – согласно счёту от красного

По согласованию с заказчиком цветовая расцветка может быть изменена. Кордельные заполнители чёрного цвета выполняются из полиэтилена.

Характеристики
Общие
Тип оптического кабеляПодвесной самонесущий
Диэлектрическая конструкцияДа
Количество волокон20
Тип волокнаSM (G.652.D)
Типовое затухание, дБ/км≦0,32 (1310 нм) / ≦0,18 (1550 нм)
Диаметр кабеля, мм9,4
Силовой элементСтеклопластиковый пруток
Диаметр силового элемента, мм1,9
Стойкость к растяжению, кН3.5
Материал оболочкиPE
Цвет оболочкиЧерный
Температура монтажа, °Cот -15 до 50
Температура хранения, °Cот -60 до 70
Температура эксплуатации, °Cот -60 до 70
Масса кабеля, кг/км76
Стандартная строительная длина, км3
