Патчкорд FTTH – это специальный шнур (коммутационный кабель), который имеет конструкцию, подходящую для внешнего использования в условиях жесткой эксплуатации с большой вероятностью механических нагрузок, а также внутри помещений. Обеспечивает низкие потери на изгибах малого радиуса.

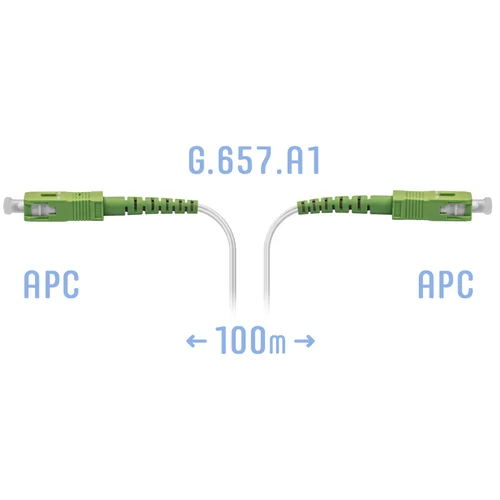

Патчкорд FTTH SC/APC-SC/APC представляет собой отрезок одноволоконного FTTH-кабеля, усиленного двумя FRP-прутками (Fiber Reinforced Plastic), длиной 100 метров, оконцованный с двух сторон оптическими коннекторами SC, тип полировки - APC (Angled Physical Contact). В данных патчкордах используется одномодовое волокно с уменьшенными потерями на изгибе G.657.A1.
Оболочка кабеля выполнена из LSZH материала.
Основное применение подключение абонентов в сетях GPON/PON, FTTH и других оптических сетях с глубоким проникновением оптики.
Преимущества использования FTTH патчкордов:
-
Соответствует требованиям высокой пропускной способности и передачи данных на большие расстояния;
-
Два силовых элемента обеспечивают устойчивость к продольным натяжениям;
-
Простая, гибкая конструкция удобна при прокладке и эксплуатации;
-
Данные патчкорды так же можно использовать как пигтейлы.
Удобство использования:
При планировании работ монтажных бригад отпадает необходимость в перевозках барабанов с кабелем и его отмотка, готовые шнуры может использовать один монтажник.
Готовое решение:
Существенно уменьшается риск некачественной сборки линии, вы используете готовый шнур, уже проверенный производителем и соответствующий всем заявленным характеристикам.
Основные характеристики:
-
Малые вносимые потери;
-
Малое отражение;
-
Хорошая воспроизводимость*;
-
Хорошая заменяемость**;
-
Высокая температурная стабильность.
* - под термином воспроизводимость понимается разброс вносимых потерь для одного и того же экземпляра изделия.
** - под термином заменяемость понимается разброс вносимых потерь для разных экземпляров изделий одного типа.
По желанию заказчика изготовляем патчкорды:
-
разной длины;
-
с любым типом коннекторов;
-
с любым типом полировки (UPC/APC).
Информация для заказа:
SNR-PC-FTTH-SC/APC-C-3m
SNR-PC-FTTH-SC/APC-C-10m
SNR-PC-FTTH-SC/APC-C-25m
SNR-PC-FTTH-SC/APC-C-30m
SNR-PC-FTTH-SC/APC-C-40m
SNR-PC-FTTH-SC/APC-C-50m
SNR-PC-FTTH-SC/APC-C-100m
| Технические характеристики | |
|---|---|
| Тип патчкорда | FTTH |
| Тип волокна | SM (G.657.A1) |
| Тип коннектора A | SC |
| Тип коннектора B | SC |
| Тип полировки коннектора A | APC |
| Тип полировки коннектора B | APC |
| Материал пластика | Соответствует UL94V-0 |
| Длина патч-корда, м | 100 |
| Материал оболочки | LSZH |
| Цвет оболочки | Белый |
| Типичные вносимые потери, дБ | 02±01 |
| Максимальные вносимые потери, дБ | 0,5 |
| Воспроизводимость, дБ | ≤0,10 |
| Заменяемость, дБ | ≤0,20 |
| Обратное отражение, дБ | ≥50 |
| Минимальный радиус изгиба, мм | 15 |
| Количество подключений | Более 1000 раз |
| Диапазоны температур | |
| Температура хранения, °C | от -40 до 70 |
| Температура эксплуатации, °C | от -40 до 70 |
