Технические характеристики
| Характеристика | Значение |
|---|---|
| Производитель | MOXA |
| Интерфейс | |
| Общее количество портов | 2 |
| Тип разъема для "витой пары" | RJ45 |
| Технологии | |
| Стандарты | IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX, IEEE 802.3x for Flow Control |
| Порты Fast Ethernet 10/100 Мбит/с | |
| Витая пара (разъем RJ45) | 1 |
| Порты Fast Ethernet 100 Мбит/с | |
| Одномодовое оптоволокно (разъем SC) | 1 |
| Характеристики оптоволоконного интерфейса Fast Ethernet | |
| Тип оптоволоконного кабеля | 9/125 мкм |
| Дальность передачи по оптоволокну | До 40 км |
| Длина волны по оптоволокну, нм | 1310 |
| Мощность оптического передатчика, дБм | -5 |
| Чувствительность оптического приемника, дБм | -34 |
| Допустимые потери в канале связи, дБм | 29 |
| Насыщение приемника, дБм | -3 |
| Светодиодные индикаторы | |
| Светодиодные индикаторы | Power, 10/100M, 100M, FDX/COL |
| Управление устройством | |
| DIP-переключатели | Переключение скорости по витой паре 10/100M, режимы Half/Full Duplex по витой паре, режимы Force/Auto, режимы Full/Half Duplex по оптоволокну, Link Fault Pass-Through (LFP) |
| Требования к электропитанию | |
| Рабочее напряжение | 12 ~ 48 В пост. |
| Потребление тока | 0.15 А при 24 В пост. |
| Разъем электропитания | Клемма |
| Защита от неверной полярности | Есть |
| Условия эксплуатации | |
| Рабочая температура, °C | -10 ~ +60 |
| Температура хранения, °C | -40 ~ +70 |
| Рабочая влажность, % | 5 ~ 95 |
| Защита | |
| Защита от пыли и влаги | IP30 |
| Защита по току | 1.1 А |
| Конструктивные свойства | |
| Материал корпуса | Пластик |
| Размеры и вес | |

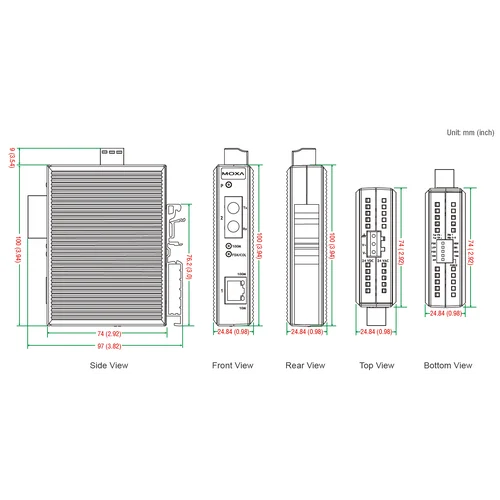

| Габаритные размеры, мм | 25 x 109 x 97 |
| Вес нетто, кг | 0.13 |
| Монтаж | |
| Монтаж | На DIN-рейку |
| Наличие международных сертификатов | |
| Безопасность | UL508 |
| Электромагнитная совместимость (EMI) | CISPR 32 FCC Part 15 Subpart B Class A |
| Электромагнитная совместимость (EMS) | EN 61000-4-2 (ESD) EN 61000-4-3 (RS) EN 61000-4-4 (EFT) EN 61000-4-5 (Surge) EN 61000-4-6 (CS) EN 61000-4-8 EN 61000-4-11 |
| Электромагнитная совместимость (EMC) | EN 55032/24 |
| Удары | IEC 60068-2-27 |
| Свободное падение | IEC 60068-2-32 |
| Вибрации | IEC 60068-2-6 |
| Среднее время наработки на отказ (MTBF), часов | 353000 |
| Гарантийный срок | |
| Гарантийный срок | 5 лет |
| Комплект поставки | |
| Комплект поставки | Краткое руководство пользователя Устройство |

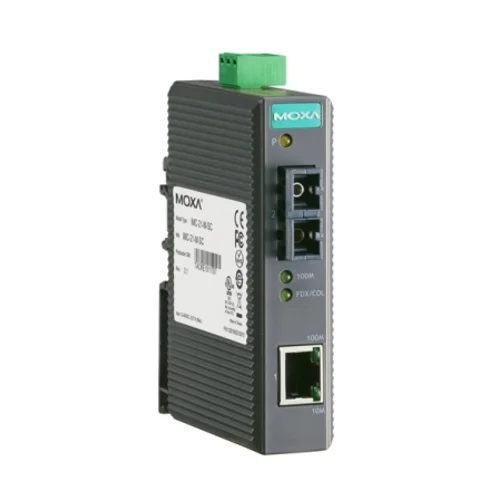

Медиаконвертер IMC-21-S-SC предназначен для преобразования Ethernet-сигнала формата 10/100 Base TX в оптический стандарт 100 Base FX. Устройство оснащено двумя портами с разъемами RJ-45 и SC, обеспечивающими передачу данных по оптоволокну. Такая конфигурация улучшает дальность передачи, стабильность и пропускную способность сигнала.
Конвертер также поддерживает функции управления потоком и обнаружения разрывов связи.
Особенности:
настройка с помощью DIP-переключателей для выбора типа, режима и скорости соединения;
благодаря функции управления потоком 802.3x Flow Control предотвращается потеря данных в полудуплексном режиме;
широкий температурный диапазон, что позволяет использовать устройство в сложных условиях;
прочный пластиковый корпус, защищающий компоненты от вибраций и механических повреждений.
