Спиральные зажимы предназначены для анкерного крепления самонесущего оптического кабеля (ADSS), монтируемого на линиях городского электрохозяйства (уличного освещения, наземного электротранспорта), элементах зданий и сооружений при длине пролетов более 100 м. Крепеж состоит из протектора - для защиты оболочки кабеля от повреждения, силовой спирали и коуша.
Коуш представляет собой металлическую основу, с помощью которой зажим крепится к опоре. Существует множество модификаций для различных длин пролета, нагрузки и прочности заделки кабеля.

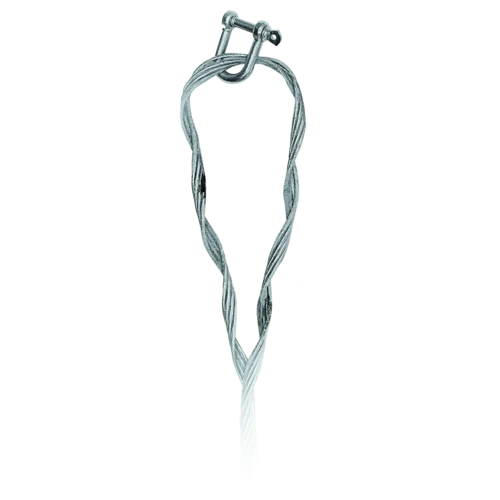

Зажим натяжной спиральный (НСО) представляет собой U-образную прядь из нескольких спиральных проволок, скрепленных между собой специальным раствором с внутренней стороны которых нанесен абразив. Зажим изготавливается в климатическом исполнении УХЛ, категории 1. Обеспечивает прочность заделки кабеля и влияет на механические и оптические характеристики кабеля.
Расшифровка маркировки SNR-НСО-4-5,0/5,5К:
-
НСО - зажим натяжной спиральный;
-
4 - предназначен для кабелей с нагрузкой до 4 кН;
-
5,0/5,5 - минимальный/максимальный диаметр зажимаемого кабеля;
-
К - наличие коуша.
| Общие | |
|---|---|
| Вид арматуры | Спиральные |
| Максимально допустимая нагрузка, кН | 4,0 |
| Диаметр зажимаемого элемента, мм | от 5 до 5.5 |
| Материал: | Сталь горячего цинкования |
| Температура эксплуатации, °C | от -60 до 40 |
| Длина зажима, мм | 400-500 |
| ВЕС, КГ | 0,2 |
