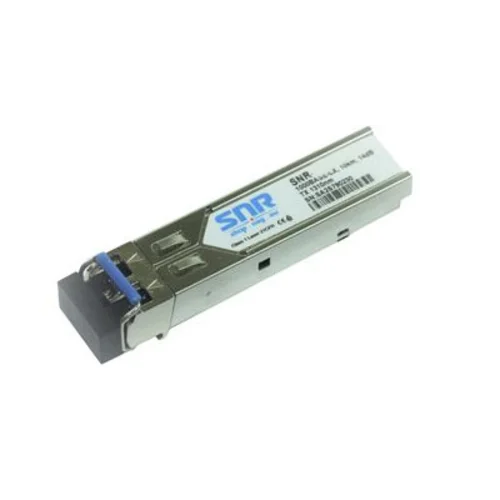

Двухволоконный оптический модуль с форм фактором СSFP для Fast Ethernet, соответсвует стандарту 100Base-FX. Обеспечивает работу сразу двух FastEthernet каналов. Предназначен для работы в одномодовом оптическом волокне (Single mode fiber, SMF), максимальная дальность 10км, оптический бюджет 18dB, LC коннектор, рабочая длина волны Tx/Rx: 1490/1310нм. Модули устанавливаются в платы поддерживающие работу с CSFP такие как Huawei ( MA5600T ), Alcatel ( ISAM NELT-B ), Iskatel ( SI3000 Lumia), Cisco (Catalyst 4500 / PN: GLC-2BX-D), Occam( Calix E7 ) и другие.
Соответствует рекомендациям SFF-8472 Multisource Agreement (MSA).
Основные технические характеристики
| Рабочая длина волны Tx/Rx, нм | 1490/1310 |
| Тип лазера | FP |
| Мощность излучения, dBm | -14... -8 |
| Тип приемника | PIN |
| Чувствительность приемника, dBm | -32 |
| Максимальная допустимая мощность на входе приемника,dBm | -3 |
| Максимальная дальность, км | 20 |
| Оптический бюджет, дБ | 18 |
| Поддержка горячей замены | + |
| Тип коннектора | LC |
| Диапазон рабочих температур, C | -5..+70 |

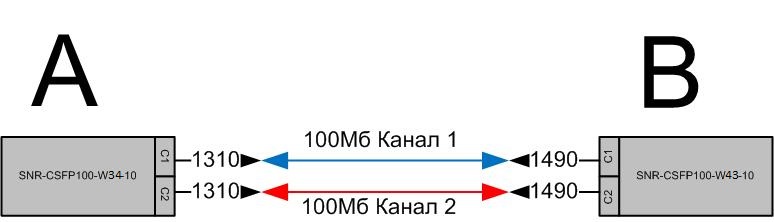

Схема применения.jpg)
По вашему желанию модули CSFP могут быть изготовлены с несущими 1310/1550нм, так же возможно изготовление модулей на другие расстояния.
Все модели оптических модулей SNR могут быть изготовленны в промышленном (industrial, индустриальном) исполнении с диапазаном рабочих температур: -40..+85 С.
Трансиверы со скоростью передачи 1G и ниже, также как и 10G модели могут быть изготовленны с поддержкой функции цифровой диагностики и мониторинга (DDMI/DOM).
Совместимость модулей с Ethernet-оборудованием Cisco, Extreme, Juniper, HP, Dell, Force10, Huawei, Dlink и др. производителей.
Возможно изготовление оптических модулей с вашим логотипом и P/N!
| Общие | |
|---|---|
| Тип модуля | Двухволоконный |
| Скорость модуля | 100Mbps |
| Тип оптического волокна | SMF |
| Длина волны Tx, нм | 1490 |
| Длина волны RX,нм | 1310 |
| Оптический бюджет,дБ | 18 |
| Мощность излучения, дБм | от -14 до -8 |
| Чувствительность приемника, дБм | -32 |
| Максимально допустимый уровень, дБм | -3 |
| Форм-фактор модуля | Модули SFP |
| Тип коннектора модуля | LC |
| Максимальное расстояние, км | 10 |
| Расстояние передачи (диапазон), км | 1-10 |
