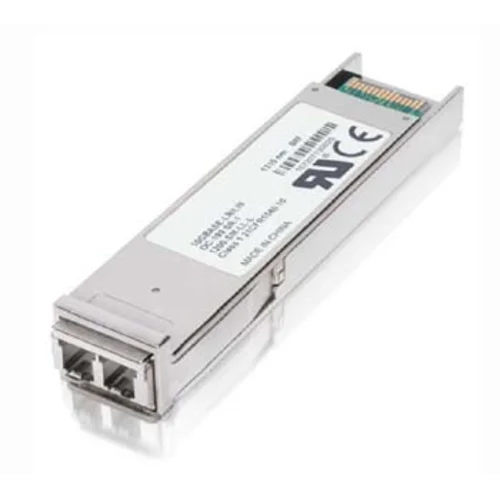

Уровень входного сигнала в данном типе модулей должен не превышать -8dBm, чтобы избежать выхода из строя APD приемника.
Модули поддерживают технологию цифровой диагностики, которая позволяет в реальном времени отслеживать параметры работы устройства, такие как: рабочая температура, отклонение тока лазера, излучаемая оптическая мощность, принимаемая оптическая мощность, напряжение питания.
Поддерживается система сигнализации о выходе параметров за пределы установленных допусков.
Основные характеристики:
- 10GBASE Ethernet;
- поддерживает скорости 9.95Gb/s до 11.1Gb/s;
- длина волны 1590нм;
- поддержка «горячей» замены;
- максимальная дальность связи 70 км;
- CWDM EML лазер, не требующий дополнительного охлаждения;
- Duplex LC - connector;
- рассеиваемая мощность <2.5 Вт;
- поддержка функций цифровой диагностики;
- рабочая температура 0… 70 °C
- мощность излучения 0… 4dBm
- чувствительность приемника -23dBm
Области применения:
- 10GBASE-ER/EW 10G Ethernet
- 1200-SM-LL-L 10G Fibre Channel
- SONET OC-192 IR-2
- SDH STM S-64.2b
- SONET OC-192 IR-3
- SDH STM S-64.3b
- ITU-T G.709
Характеристики | |
---|---|
Тип модуля | CWDM |
Скорость модуля | 10Gbps |
Тип оптического волокна | SMF |
Длина волны Tx, нм | 1590 |
Оптический бюджет, дБ | 23 |
Мощность излучения, дБм | от 0 до 4 |
Чувствительность приемника, дБм | -23 |
Максимально допустимый уровень, дБм | -8 |
Форм-фактор модуля | Модули XFP |
Тип коннектора модуля | LC |
Максимальное расстояние, км | 70 |
Расстояние передачи (диапазон), км | 40-80 |
