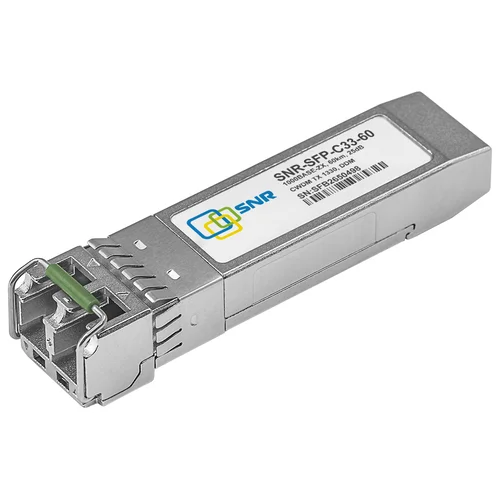

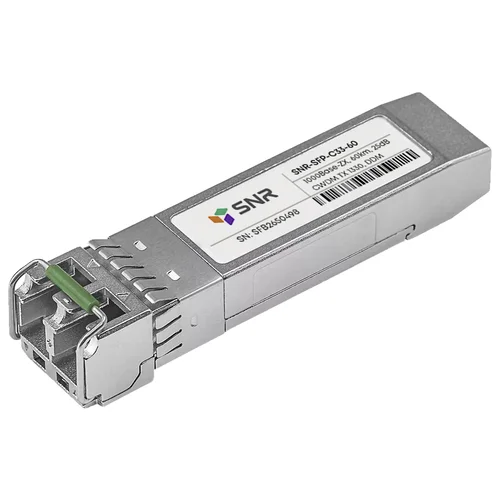

Модуль SFP CWDM оптический, дальность до 60км (25dB), 1330нм

Нет отзывов
SNR
Артикул:SNR-SFP-C33-60
Код товара: 03150
SNR

Двухволоконный модуль, SFP CWDM 1000Base-ZX, разъем LC duplex, рабочая длина волны 1330нм, дальность до 60км (25dB).

Ваша цена (за шт): 5 366 ₽
Параметры заказа:
Описание



Двухволоконный оптический модуль с форм-фактором SFP для 1G Ethernet, соответствует стандарту 1000Base-ZX. Предназначен для работы в одномодовом оптическом волокне (Single mode fiber, SMF), максимальная дальность 60км, оптический бюджет 25dB, duplex LC коннектор, соответствие рекомендациям SFF-8431 Multisource Agreement (MSA).

Основные технические характеристики:

Рабочая длина волны Tx, нм

1330

Тип лазера

DFB

Мощность излучения, dBm

0... 5

Тип приемника

PIN

Чувствительность приемника, dBm

-25

Максимальная допустимая мощность на входе приемника,dBm

-10

Максимальная дальность, км

60

Оптический бюджет, дБ

25

Поддержка горячей замены

+

Тип коннектора

LC duplex

Диапазон рабочих температур, C

-5..+70



 Все модели оптических модулей SNR могут быть изготовленны в промышленном (industrial, индустриальном) исполнении с диапазаном рабочих температур: -40..+85 С.

Трансиверы со скоростью передачи 1G и ниже, также как и 10G модели могут быть изготовленны с поддержкой функции цифровой диагностики и мониторинга (DDMI/DOM).

Совместимость модулей с Ethernet-оборудованием Cisco, Extreme, Juniper, HP, Dell, Force10, Huawei, Dlink и др. производителей, а также с оборудованием, поддерживающем другие технологиями передачи данных: FibreChannel, SONET/SDH: 4/8/10G FC, STM-64/OC-192 и др. уточняйте у менеджеров.

Список аналогов от известных производителей:

Vendor Part Number (P/N)
Cisco CWDM-SFP-1330
Brocade E1MG-CWDM60-1330
Extreme 10053.33
MRV SFP-GDCWXD-33-R
Nokia Siemens V50017-U3333-K500
HP J4860C.33
Juniper SFP-1GE-LH-CWDM-1330



Возможно изготовление оптических модулей с вашим логотипом и P/N!



Характеристики
Характеристики
Тип модуляCWDM
Скорость модуля1Gbps
Тип оптического волокнаSMF
Длина волны Tx, нм1330
Оптический бюджет, дБ25
Мощность излучения, дБмот 0 до 5
Чувствительность приемника, дБм-25
Максимально допустимый уровень, дБм-3
Форм-фактор модуляМодули SFP
Тип коннектора модуляLC
Максимальное расстояние, км60
Расстояние передачи (диапазон), км40-80
Документация и ПО
Документация, руководства и инструкции
Сопутствующие товары
Отзывы о товаре
Пока нет ни одного отзыва
0
Вопросы о товаре1
Диев Александр
26.02.2023, 12:27
Планирую использовать такие модули в линке CWDM. Расстояние небольшое (кабель G.652 ~3 км, 6 сварных стыков, 3 патч-корда - суммарные потери, если не ошибаюсь, ~4 дБ - точнее буду знать после измерений). Планируются мультиплексоры SNR-CWDM-MDM-8/M2 с обеих сторон (по характеристикам получаются потери 2*3,6=7,2 дБ). То есть суммарные потери где-то порядка 11 дБ. Вопросы, собственно: 1. Нужны ли для работы в такой линии атеннюаторы, чтобы снизить уровень сигнала ниже -10 дБ, как требуется по характеристикам? 2. В харатекристиках указана длина волны на передачу. На приём - длина волны любая? Нужен ли на приёмную сторону какой-нибудь фильтр или достаточно того, который есть в мультиплексоре? 3. Можно ли менять длину волны программатором?
NAG
27.02.2023, 04:19
Добрый день! Модули по оптическому бюджету лучше подобрать после получения результатов замеров. По текущим данным достаточно модулей на 40км. 1. Можно рассмотреть замену на модули 40км (17дБ) 2. Приемник в модулях CWDM широкополосный. Дополнительного фильтра не нужно, достаточно того, что установлен в мультиплексоре. 3. Нет. В модулях используются лазеры фиксированной длины волны, программно ее не изменить
