Индустриальный стандарт Gigabit Interface Converter (GBIC) определяет конверторы интерфейсов, поддердживающие режим горячей (hot-swap) замены. Модули GBIC устанавливаются в слот Gigabit Ethernet коммутатора. С помощью разных модулей осуществляется подключение к различным типам физической среды передачи (медная пара, оптоволокно).

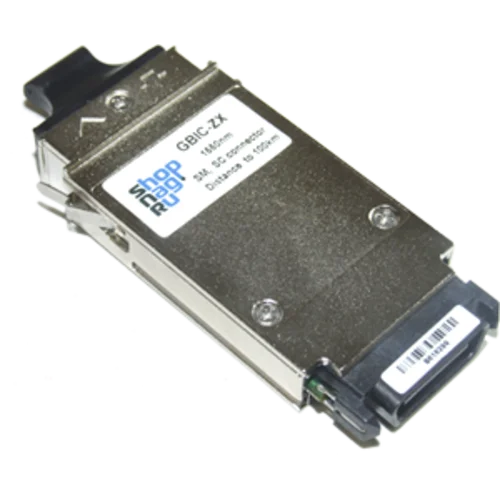

Модуль реализует Gigabit интерфейс для одномодовых волоконно-оптических соединений (single-mode fiber),оптический разъем SC, максимальное расстояние.
Class 1 laser, работающий на частоте 1550 nm, растояния до 100 км. Полностью металлическией корпус для уменьшения радиопомех. Низкий уровень рассеивания энергии.
Технические характеристики:
|
Длина волны |
1550 nm |
|
Минимальная мощность излучения (TX min). |
0 dBm |
|
Максимальная мощность излучения (TX max). |
+5 dBm |
|
Чувствительность приемника (RX min). |
-32 dBm |
|
Максимальная мощность принимаемого сигнала (RX max). |
-3 dBm |
|
Ток источника питания |
300mA |
|
Напряжение питания |
5V |
|
Габариты |
1x3x5.8 см |
|
Температура хранения |
-40 … +85 C |
|
Рабочий диапазон температур |
0 … +70 С |
|
Влажность |
0 - 85% |
|
Потребляемая мощность |
1.8W |
Гарантия - 3 года.
| Общие | |
|---|---|
| Тип модуля | Двухволоконный |
| Скорость модуля | 1Gbps |
| Тип оптического волокна | SMF |
| Длина волны Tx, нм | 1550 |
| Длина волны RX,нм | 1550 |
| Оптический бюджет, дБ | 28 |
| Мощность излучения, дБм | от 0 до 5 |
| Чувствительность приемника, дБм | -32 |
| Максимально допустимый уровень, дБм | -3 |
| Форм-фактор модуля | Модули GBIC |
| Тип коннектора модуля | SC |
| Максимальное расстояние, км | 100 |
| Расстояние передачи (диапазон), км | 80-120 |
