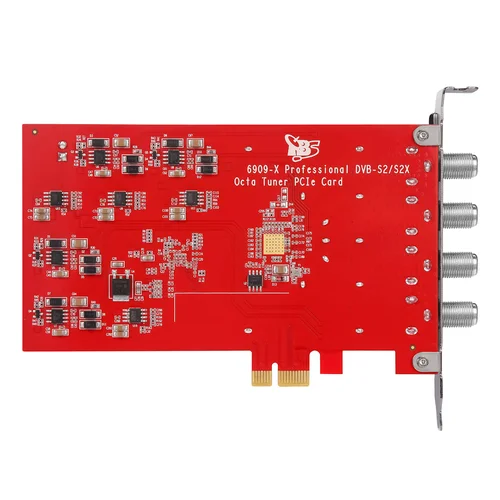

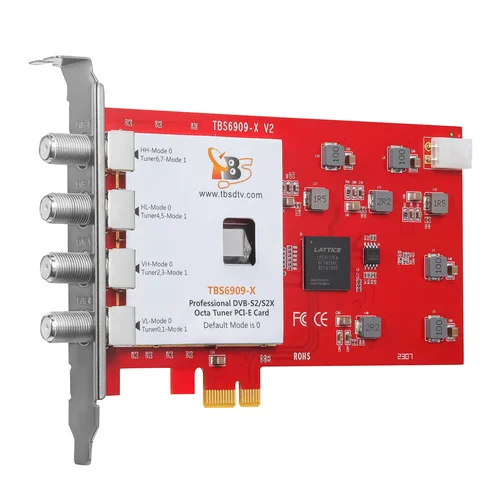

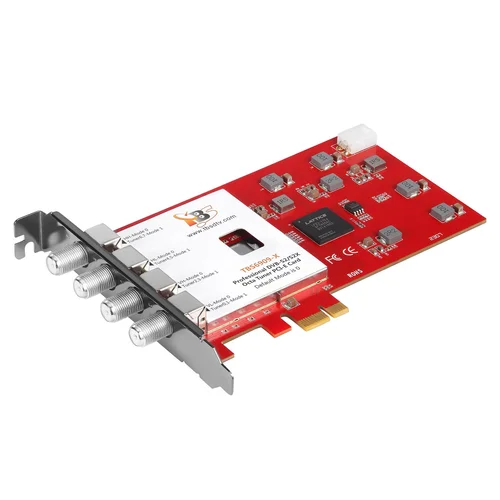

ТВ-тюнер TBS-6909X V2

Когда у вас ограничено количество слотов PCIe на сервере, TBS6909-X V2 позволяет принимать больше каналов, чем обычный двух- или четырёх-телевизионный тюнер, поэтому он настоятельно рекомендуется для системы вещания.

Основные особенности:

• Поддержка Octa DVB-S/S2/S2X
• Функция быстрого сканирования для всех носителей
• Поддерживает CCM, ACM, VCM и многовводный поток
• Поддержка широкополосного диапазона

Применение:

• Приём данных
• Мониторинг медиа
• Распространение цифрового контента

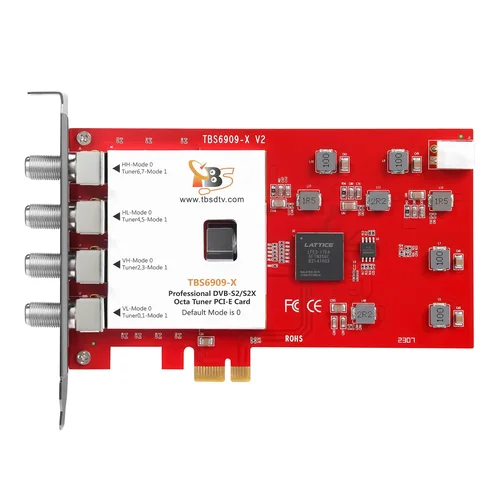

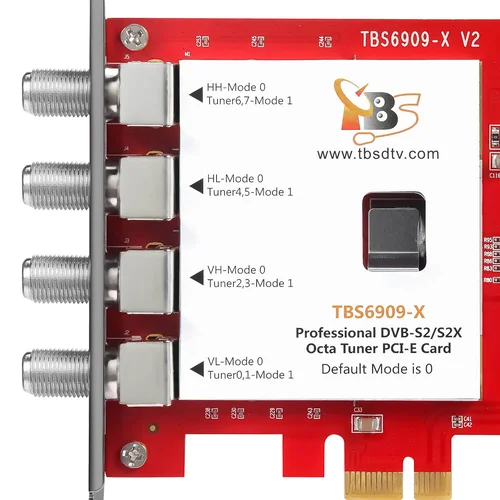

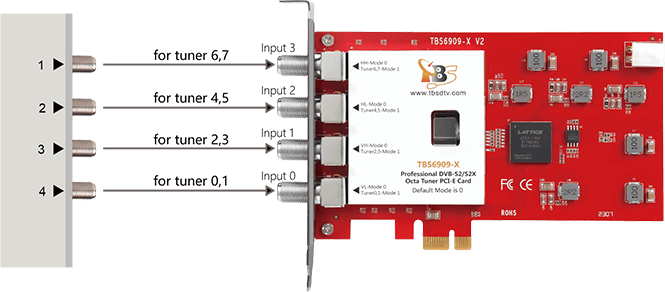

Главный выход Quattro-LNB/Multiswitch. По умолчанию режим — режим multiswitch. Вход сигнала может быть следующим: Если вы используете Quattro LNB, у вас есть 4 кабеля (V/L, V/H, H/L, H/H), подключите правильный к TBS6909-X, как на фото выше (вход 0 — вход 3 должен быть подключён к V/L, V/H, H/L, H/H соответственно).
Quad-LNB: Если вы используете Quad LNB, можно напрямую подключить 4 кабеля к четырём портам TBS6909-X.
Сингл C или Ku Band: Если вы используете один диапазон C или Ku, то двух входов достаточно, достаточно подключить кабели к входу 0 и входу 2, чтобы обеспечить сигнал V и H. В некоторых случаях мультикоммутаторы имеют более одного спутникового входа, нужно сначала выбрать спутник.

Режим 1

Если хотите использовать DiSEqC с TBS6909-X, можно использовать этот режим.

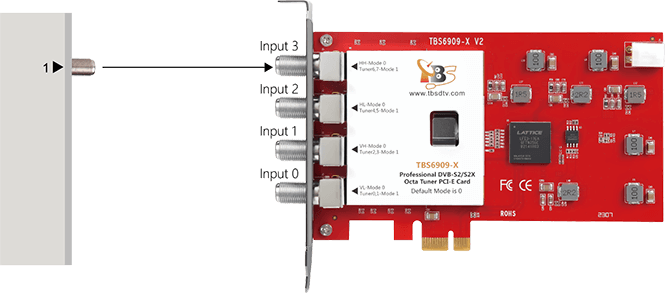

Режим 2
При использовании с unicable можно подключить сигнальный кабель
