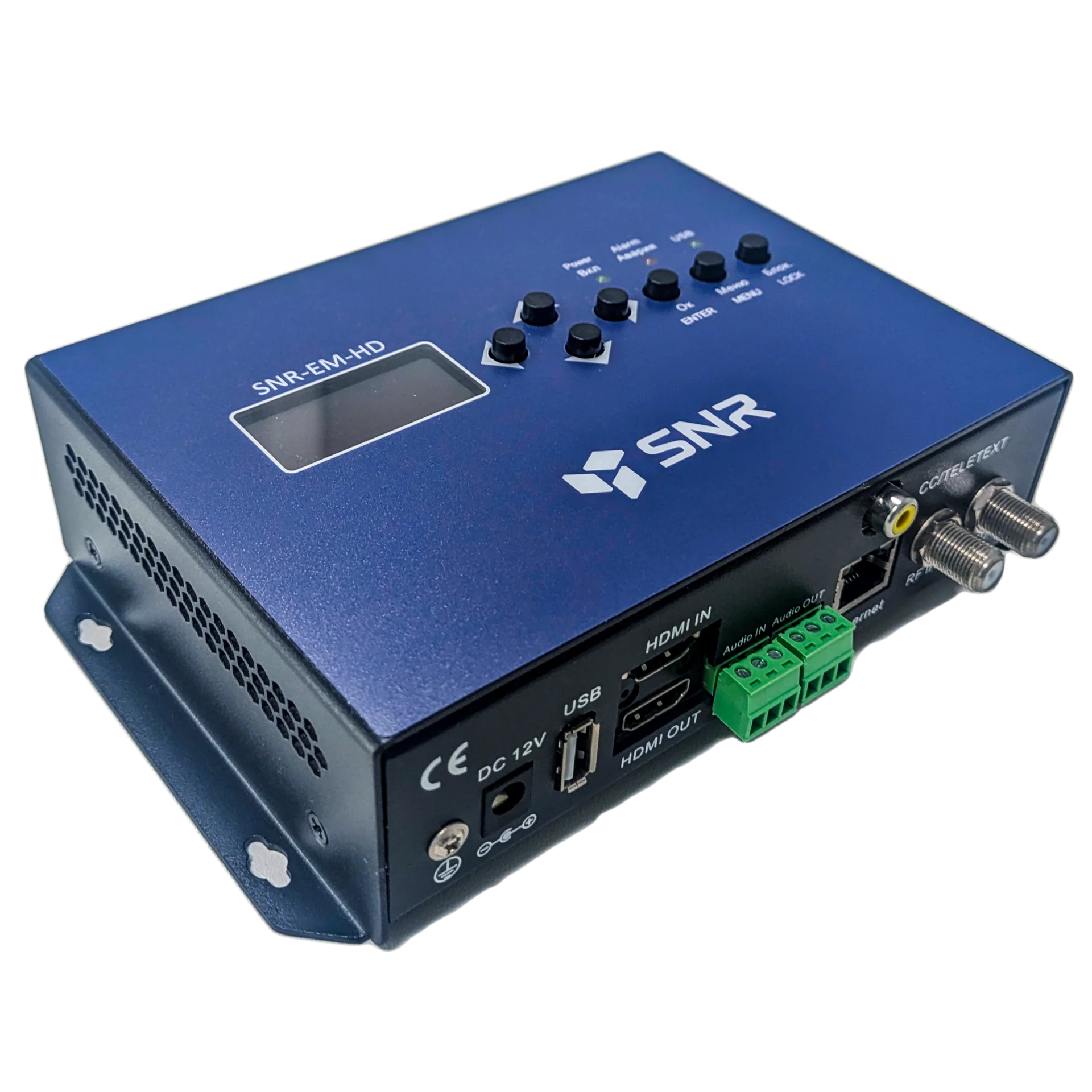

Кодер-модулятор SNR-EM-HD позволяет кодировать один видеосигнал из любого источника HDMI сигнала и сформировать одну несущую DVB-C. Устройство также поддерживает вывод кодированного сигнала в IP-сеть через протоколы UDP или RTP/RTSP.
Это универсальное устройство объединяет функции кодирования и модуляции для преобразования аудио- и видеосигналов в сигналы DVB-C, DVB-T, ISDB-T или ATSC RF выходы. Источником сигнала может быть спутниковый ресивер, STB, камеры и другие устройства. Его можно использовать в общественных местах, на конференциях, ресторанах, отелях для организации собственного информационного канала.
Особенности:
- Вход HDMI с видео H.265/h.264
- DVB-C/DVB-T/ISDB-T/ATSC RF OUT опционально
- IP-выход через UDP, RTP/RTSP через порт 100/1000 Base-T, RG-45
- Поддержка AC3 Pass-through
- Поддержка OSD (логотип/QR код) вставки
- Поддержка CC (Closed Caption) /Телетекст (CC не доступен для H.265)
- Поддержка функции задержки звука
- LCD-экран для удобства управления
Характеристики:
Кодирование | ||||
Видео | Формат кодирования | HEVC/ H.265 , MPEG 4 AVC/H.264 | ||
Интерфейс | HDMI*1. HDMI loop out*1 | |||
Разрешение | 1920*1080_60P, 1920*1080_50P; 1920*1080_59.94P, 1280*720_60p, 1280*720_59.94 1280*720_50P | |||
Цветовая субдискретизация | 4:2:0 | |||
Битрейт | 1Mbps~15Mbps | |||
Контроль скорости передачи | CBR/VBR | |||
GOP структура | IP | |||
Audio | Формат кодирования | MPEG-1 Layer 2, LC-AAC, HE-AAC, HE-AAC V2; AC3 Pass-through | ||
Частота сэмплирования | 32KHz,44.1KHz,48KHz | |||
Битрейт | 48Kbps~384Kbps |
IP выход | ||||
IP out over UDP (Unicast/multicast), RTP/RTSP, (RJ45, 100M/1000M) | ||||
DVB-C Модуляция | ||||
Стандарт | J.83A (DVB-C), J.83B | |||
MER | ≥40dB | |||
RF частотный диапазон | 100-1000MHz, 1KHz step | |||
RF выходной уровень | 87-112 дБмкВ | |||
Символьная скорость | 5.000~7.000Msps adjustable | |||
| J.83A | J.83B | ||
Комбинации QAM | 16/32/64/128/ 256 QAM | 64/ 256 QAM | ||
Ширина канала | 8M | 6M | ||
DVB-T Модуляция | ||||
Стандарт | DVB-T COFDM | |||
Ширина канала | 6M, 7M, 8M | |||
Комбинация | QPSK, 16QAM, 64QAM | |||
Кодовая скорость | 1/2, 2/3, 3/4, 5/6, 7/8 | |||
Защитный интервал | 1/32, 1/16, 1/8, 1/4 | |||
Transmission Mode: | 2K, 8K | |||
MER | ≥35dB | |||
RF частотный диапазон | 100-900MHz, 1KHz step | |||
RF выходной уровень | 44-90 дБмкВ | |||
Система | ||||
Управление | Web-GUI, LED+клавиши | |||
Язык | English | |||
Обновление | Web update | |||
Общие | ||||
Питание | DC 12V | |||
Размеры | 160*120*52mm | |||
Вес | 1kg |
Общие | |
---|---|
Габариты, мм | 160x120x52 |
