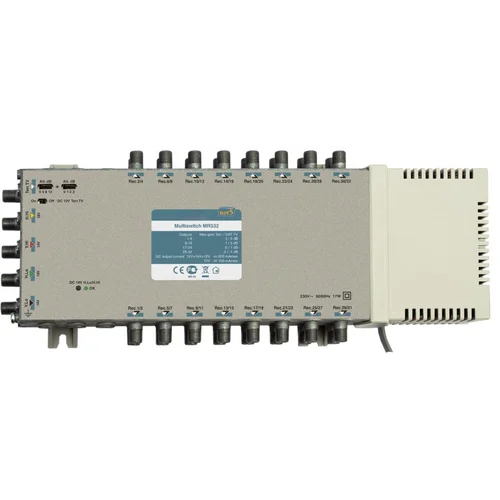

Мультисвитч MR532 предназначен для распределительных сетей сигналов 4-ех спутниковых поляризаций и наземного ТВ до 32 абонентов по схеме "звезда"
Основные преимущества:
- дискретный регулятор усиления 16 позиций для наземного ТВ
- встроенный источник для дистанционного питания
- возможность питания предусилителей через вход наземного ТВ
- литой корпус
| ТИП | MR524 | MR532 | ||||
| Число выходов | 24 | 32 | ||||
| Диапазон частот | SAT IF | 950-2400 MHz | ||||
| Terr. TV | 47-862 MHz | |||||
| Коэффициент усиления (фиксированная пре-коррекция АЧХ) | SAT IF | выходы 1-8 | -3...5 dB | |||
| выходы 9-16 | -4...3 dB | |||||
| выходы 17-24 | -5...1 dB | |||||
| выходы 25-32 | - | -6...-1 dB | ||||
| Terr. TV регулир. 20 dB | выходы 1-8 | -2...3 dB | ||||
| выходы 9-16 | -4...1 dB | |||||
| выходы 17-24 | -5...0 dB | |||||
| выходы 25-32 | - | -6...-2 dB | ||||
| Выходной уровень для SAT IF (IMD3=35 dB)* | 96 dBµV | |||||
| Выходной уровень для Terr. TV (IMD3=60 dB)* | выходы 1-8 | 86 dBµV | ||||
| выходы 9-16 | 84 dBµV | |||||
| выходы17-24 | 82 dBµV | |||||
| выходы 25-32 | - | 80 dBµV | ||||
| Развязка по входам спутникового ТВ | > 30 dB | |||||
| Развязка между выходами | > 30 dB | |||||
| Подавление | Terr. TV/SAT | 30 dB | ||||
| SAT/Terr. TV | 40 dB | |||||
| Напряжение питания через ВЧ входы | H/Lo, H/Hi - 17 V; V/Lo, V/Hi - 14 V; Terr. TV - 12 V | |||||
| Ток питания через ВЧ входы | +17V & +14V &+12V | 0.7 A | ||||
| +14V & +12V | 0.5 A | |||||
| Потребление тока от приемника | 160 mA | |||||
| Управляющие сигналы | 14/18 V, 0/22 kHz, тон импульс или DiSEqC 2.0 | |||||
| Потребляемая мощность** | 230V/50Hz/2.5W | |||||
| Диапазон рабочих температур | -20° +50°C | |||||
| Габариты/Вес (в упаковке) | 310x126x53 mm/1 kg | 350x126x53 mm/1.2 kg | ||||
* 2 равнозначные несущие
** без внешней нагрузки по ПТ; с максимальной нагрузкой 21 W
Характеристики
| Общие | |
|---|---|
| Диапазон частот SAT IF, МГц | 950-2400 |
| Диапазон частот Terr. TV, МГц | 47-862 |
| Напряжение питания через РЧ входы, В | H,Lo и H/Hi - 18 V; V,Lo и V/Hi - 14 V; Terr. TV - 12 V |
| Потребление тока от приемника, мА | < 65 |
| Управляющие сигналы | 14/18 V, 0/22 kHz |
| Регулировка усиления Terr. TV, дБ | 15 dB с шагом 1 dB |
| Выходной уровень для SAT IF, дБмкВ | 96 (IMD3=35 дБ, 2 равнозначные несущие) |
| Развязка по входам спутникового ТВ, дБ | ≥ 30 |
| Технические характеристики | |
| Количество антенных входов | 5 |
| Количество абонентских выходов | 32 |
| Тип питания | от сети 220 В |
| Общие характеристики | |
| ВЕС, КГ | 2,1 |
| Габариты, мм | 333x135x52 |
| Потребляемая мощность, Вт | 3 (без внешней нагрузки по ПТ; с максимальной нагрузкой 21 W) |
