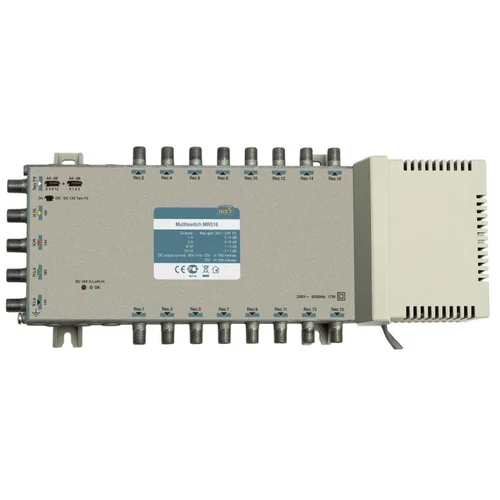

Мультисвитч MR516 5x16, питание 220В

Нет отзывов
Нет вопросов
НПО Кабельные сети
Артикул:MR516
Код товара: 86800
НПО Кабельные сети
Ваша цена (за шт): 16 250 ₽
Параметры заказа:
Описание

Мультисвитч MR516 предназначен для распределительных сетей сигналов 4-ех спутниковых поляризаций и наземного ТВ до 16 абонентов по схеме "звезда"

Основные преимущества:

  • дискретный регулятор усиления 16 позиций для наземного ТВ
  • встроенный источник для дистанционного питания
  • возможность питания предусилителей через вход наземного ТВ
  • литой корпус
Тип MR508 MR512 MR516
Число выходов 8 12 16
Диапазон частот SAT ПЧ   950-2400 МГц
Эфирное ТВ   47-862 МГц
Коэффициент усиления
(фиксированная пре-коррекция АЧХ)
SAT ПЧ выходы 1-4 0 … 8 дБ
выходы 5-8 -1 … 6дБ
выходы 9-12 - -2 … 3 дБ
выходы 13-16 - -3 ... 1 дБ
Эфирное ТВ выходы 1-4 -1 … 5 дБ
выходы 5-8 -2 … 3 дБ
выходы 9-12 - -3 … 1 дБ
выходы 13-16 - -4 … -1 дБ
Регулировка усиления Тегг. TV 15 дБ с шагом 1 дБ
Выходной уровень для SАТ IF (IМD3=35 дБ)* 96 дБмкВ
Выходной уровень для Тегг. TV (IМD3=60дБ)* выходы 1-4 88 дБмкВ 88 дБмкВ 88 дБмкВ
выходы 5-8 86 дБмкВ 86 дБмкВ 86 дБмкВ
выходы 9-12 - 84 дБмкВ 84 дБмкВ
выходы 13-16 - - 82 дБмкВ
Развязка по входам спутникового ТВ  ≥ 30 дБ
Развязка между выходами SAT ПЧ    ≥ 30 дБ
Эфирное ТВ    ≥ 35 дБ
Подавление Эфир / SAT    ≥ 30 дБ
SAT / Эфир    ≥ 40 дБ
Напряжение питания через РЧ входы H, Lo and H, Hi - 18 V;
V,Lo and V,Hi - 14 V;
Terr. TV - 12 V
Ток питания через РЧ входы +18 В & +14В & +12В ≤ 0.7 А
+14 В & +12В ≤ 0.5 А
+12 В ≤ 100 мА
Потребление тока от приемника < 65 мА
Управляющие сигналы 14/18 V, 0/22 kHz
Предельные значения напряжения питания,
потребляемая мощность**
198-250В 50/60Гц 2Вт
Диапазон рабочих температур -20° … +50°С
Габариты, мм/Вес (в упаковке) 253x135x52
0.8 кг
293x135x52
0.9 кг
333x135x52
1.1 кг

* 2 равнозначные несущие
** без внешней нагрузки по ПТ; с максимальной нагрузкой 17 W

Характеристики
Технические характеристики
Количество антенных входов5
Количество абонентских выходов16
Тип питанияот сети 220 В
Общие характеристики
ВЕС, КГ1,1
Габариты, мм333x135x52
Потребляемая мощность, Вт2 ( без внешней нагрузки по ПТ; с максимальной нагрузкой 17 W)
Характеристики
Диапазон частот SAT IF, МГц950-2400
Диапазон частот Terr. TV, МГц47-862
Напряжение питания через РЧ входы, ВH,Lo и H/Hi - 18 V; V,Lo и V/Hi - 14 V; Terr. TV - 12 V
Потребление тока от приемника, мА< 65
Управляющие сигналы14/18 V, 0/22 kHz
Регулировка усиления Terr. TV, дБ15 dB с шагом 1 dB
Выходной уровень для SAT IF, дБмкВ96 (IMD3=35 дБ, 2 равнозначные несущие)
Развязка по входам спутникового ТВ, дБ≥ 30
