Коммутаторы CloudEngine для сетей ЦОД
Высокопроизводительные и надежные сетевые коммутаторы CloudEngine обеспечивают низкую задержку и простоту управления ЦОД на основе флеш-систем хранения за счет современной аппаратной конструкции и портов высокой плотности с передачей в нисходящем направлении 10/25/50/100 GE и в восходящем направлении 100/200/400 GE.
Направление воздушного потока гибко регулируется в зависимости от схемы размещения в аппаратном зале. Уникальный алгоритм iLossless повышает эффективность работы памяти Non-Volatile Memory express (NVMe), что позволяет полностью использовать потенциал СХД all-flash. Архитектура на базе протокола NVMe Over Fabric+ (NOF+) позволяет автоматически настраивать и подключать устройства хранения, визуализирует каналы и производительность сети в сквозном режиме.
*

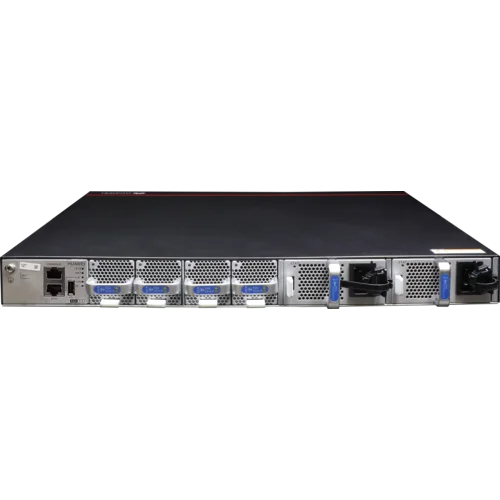

| 1. Точка заземления | 2. Маркировка серийного номера |
| 3. Консольный порт | 4. Порт управления |
| 5. USB порт | 6. Модуль вентилятора 1 |
| 7. Модуль вентилятора 2 | 8. Модуль вентилятора 3 |
| 9. Модуль вентилятора 4 | 10. Блок питания 1 |
| 11. Блок питания 2 | 12. 48*10GE/25GE SFP28 |
| 13. 8*40GE/100GE QSFP28 | 14. Место для установки крепления со стороны портов |
| 15. Место для установки крепления в центральной части шасси | 16. Точка заземления |
| 17. Место для установки крепления со стороны модулей питания и вентиляторов | - |
* На схеме изображен коммутатор с модулями "port-side-exhaust"
| Характеристики | |
|---|---|
| Тип коммутатора | Управляемый L3 |
| Тип основных портов | 25GigabitEthernet SFP28 |
| Интерфейсы 25GBase-X | 48 |
| Интерфейсы 100GBase-X | 8 |
| Напряжение питания | 100-240V AC |
| Блоки питания | резервируемые |
| Поддержка стекирования | Да |
| Количество VLAN | 4063 |
| Размер таблицы MAC адресов | 288000 |
| Количество правил ACL | 7662 |
| Протоколы L2 резервирования | MSTP; MLAG |
| Размер таблицы маршрутизации | 380000 |
| Размер таблицы ARP | 168000 |
| Протоколы маршрутизации | Static route; RIP; OSPF; BGP; IS-IS |
| Поддержка MPLS | Да |
| Управление и мониторинг | CLI |
| Диапазон рабочих температур, °C | от 0 до 40 |
| Система охлаждения | Активная |
| Встроенная грозозащита на портах | 6kV |
| Multicast | IGMP, Multicast VLAN, IGMP snooping |
| QoS | Да |
| Интерфейсы для стекирования | Uplink ports |
| Консольный порт | RJ45 |
| Management порт | 10/100/1000BaseT |
| Количество multicast групп | 32000 |
| Функция изоляции портов | Да |
