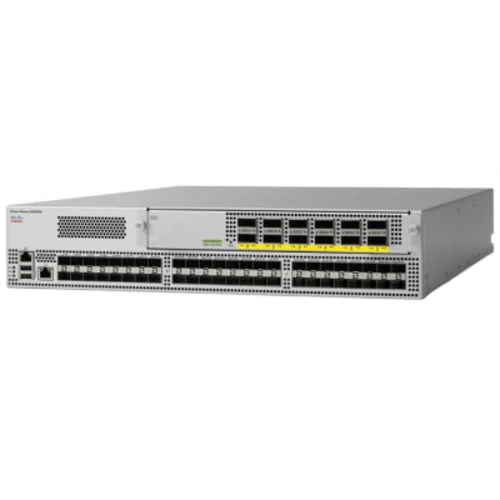

Коммутатор Cisco Nexus N9K-C9396PX

В комплект входит:

- Модуль аплинка N9K-M12PQ - 1 шт.

- Функционал Enterprise Services Package (лицензия N93-LAN1K9)

- Функционал VPN Fabric License (N93-FAB1K9)

- Блок питания AC N9K-PAC-650W (Port Side Intake) или N9K-PAC-650W-B (Port Side Exhaust) - 2 шт.

- Блок вентиляторов N9K-C9300-FAN2 (Port Side Intake) или N9K-C9300-FAN2-B (Port Side Exhaust) - 3 шт.

Модель блоков питания и вентиляторов уточняйте у менеджера.

Крепления в стойку и дополнительные лицензии в комплект не входят!

Обзор продукта

Коммутатор Cisco Nexus® N9K-C9396PX - это высокопроизводительный коммутатор Ethernet, который входит в семейство коммутаторов Cisco Nexus серии 9300.
Платформа Cisco Nexus 9300 состоит из коммутаторов с фиксированными портами, предназначенных для развертывания в верхней части стойки (ToR) и в середине стойки (MoR) в центрах обработки данных, которые поддерживают корпоративные приложения, хостинг для поставщиков услуг и среды облачных вычислений. Это неблокирующие 10 и 40 гигабитные Ethernet-коммутаторы уровня 2 и 3 со скоростью передачи данных до 2,56 Тбит/с (Tbps).
Платформа Cisco Nexus 9300 представляет собой универсальную платформу коммутации, которая превосходно подходит для архитектуры Leaf-and-spine, а также поддерживает Cisco Nexus 2000 серии Fabric Extenders, что делает ее идеальным решением при построении центров обработки данных с коммутаторами, которые могут работать как коммутаторы уровня ToR и как коммутаторы уровня доступа MoR и EoR, развернутые с использованием или без технологии Cisco Fabric Extender, так и в качестве конечных коммутаторов в горизонтально масштабируемой архитектуре Leaf-and-spine.

Основные особенности:

• 48 портов 1/10 Гбит/с SFP+

• аплинк 12 портов 40 Гбит/с QSFP+ (порты не поддерживают режим 4 x 10 Гбит/с, но могут быть конвертированы в 1 порт 10 Гбит/с с помощью адаптера QSFP-to-SFP (QSA)),

• возможность установки модуля аплинк c 4 портами 100 Гбит/с (N9K-M4PC-CFP2, модуль предоставляет 5 MB дополнительного буферного пространства для каждого порта)

• Пропускная способность 1.92 Тбит/с

• Передача до 1500 миллионов пакетов в секунду (mpps)

• Таблица MAC 96000

• Буфер 52 MB

• CPU Dual-core 2.5-GHz x86

• SSD 64 GB

• Память DRAM 16 GB

• 2 блока питания (AC или DC)

• 3 блока вентиляторов

• Прямое (Port-side exhaust) и обратное (Port-side intake) охлаждение

• Низкое энергопотребление

• Неблокируемая L2/L3 коммутация

• Низкая задержка коммутации, менее 2 мкс

• Поддержика Cisco Nexus 2000 серии Fabric Extenders

•

Дополнительные лицензии и функционал (заказываются отдельно, уточняйте у менеджера)

Feature License

Product ID

Feature Name

Enterprise Services Package

LAN_ENTERPRISE_SERVICES_PKG

N95-LAN1K9 (for Cisco Nexus 9500 Series switches)

N93-1G-LAN1K9 (for the Cisco Nexus N9K-C9348GC-FXP switch)

N93-LAN1K9 (for Cisco Nexus 9200, 9300, 9300-EX, and 9300-FX/FX2 Series switches, except the Cisco Nexus N9K-C9348GC-FXP switch)

N93-LAN1K9-XF2 (for the Cisco Nexus 9364C and 9300-GX switches)

• Open Shortest Path First (OSPF) Protocol

• Border Gateway Protocol (BGP)

• Intermediate System-to-Intermediate System (IS-IS) Protocol (Layer 3 only)

• Protocol Independent Multicast (PIM), which includes sparse mode, bidirectional mode, and Source Specific Multicast (SSM) mode

• Multicast Source Discovery Protocol (MSDP)

• Policy-Based Routing

• Generic Routing Encapsulation (GRE) Tunnels

• Enhanced Interior Gateway Routing Protocol (EIGRP)

• VRF route leaking

• VXLAN BGP EVPN

Note

For specific implementation of these features, see the Release Notes document and configuration guides for the Cisco Nexus 9000 Series switches.

VPN Fabric License

N95-FAB1K9

N93-FAB1K9

• InterAS option B

• Layer 3 EVPN over segment routing MPLS

• MPLS Layer 3 VPN

• Pervasive Load Balancing (PLB)

• Tenant Routed Multicast

• VXLAN EVPN Multi-Site

Network Services Package

NETWORK_SERVICES_PKG

N95-SERVICES1K9

N93-SERVICES1K9

• Catena

• iCAM

• Intelligent Traffic Director (ITD)

• Non-blocking multicast (NBM) - for the IP fabric for media solution.

  Note

  The IP fabric for media solution also requires the N93-LAN1K9 or N95-LAN1K9 license for multicast.

• Smart channel

FCoE NPV Package

FCOE_NPV_PKG

N95-FNPV1K9

N93-FNPV1K9

FCoE NPV

Note

The N93-16Y-SSK9 and N93-48Y-SSK9 licenses also support FCoE NPV. If you install one of these licenses (rather than N95-FNPV1K9 or N93-FNPV1K9), the show license command does not show FCoE NPV in the output. For more information, see the Cisco Nexus 9000 Series NX-OS FC-NPV and FCoE-NPV Configuration Guide.

SAN Switching Package

SAN_ENTERPRISE_PKG

and

FC Port Package

FC_PORT_ACTIVATION_PKG

N93-16Y-SSK9 (up to 16 ports)

N93-48Y-SSK9 (all 48 ports)

SAN switching, FC NPV, or FCoE NPV

Note

SAN switching, FC NPV, and FCoE NPV require both the FC_PORT_ACTIVATION_PKG and SAN_ENTERPRISE_PKG licenses. For more information, see the Cisco Nexus 9000 Series NX-OS SAN Switching Configuration Guide and the Cisco Nexus 9000 Series NX-OS FC-NPV and FCoE-NPV Configuration Guide.

Cisco NX-OS Licensing Guide
