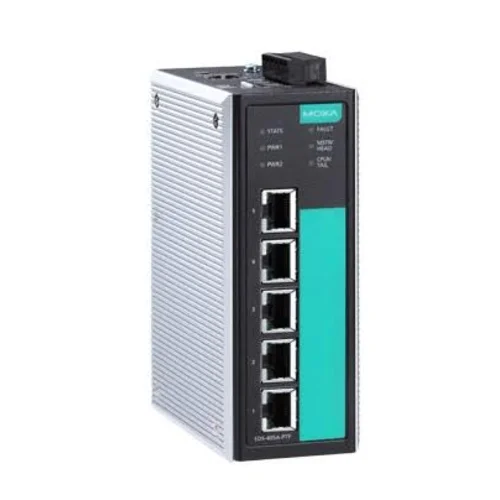

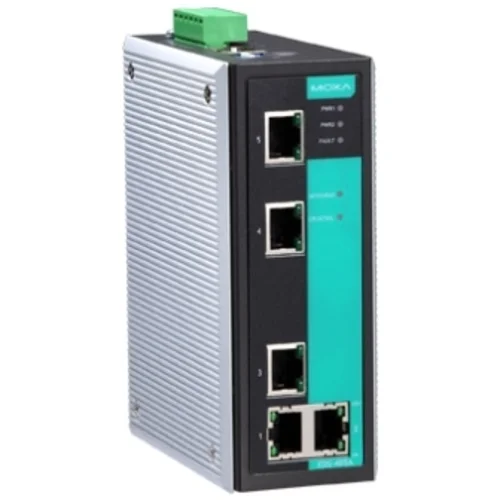

Управляемые коммутаторы серии EDS-400A - базовая модель интеллектуальных коммутаторов, позволяющая не только объединять Ethernet-устройства в локальные сети, но и управлять построенными сетями по протоколу SNMP. Поддерживаются технологии резервирования сетей Turbo Ring и RSTP. Как большинство активных сетевых устройств MOXA, коммутаторы EDS-405A имеют промышленное исполнение, резервированное электропитание +24 В и возможность монтажа на DIN-рейку.
Ключевые особенности
Интеллектуальные функции для создания промышленных сетей
- Поддержка технологии кольцевого резервирования сетей Turbo Ring (время восстановления не более 20 мсек)
- Функция Port-Based VLAN для логического разделения сетей
- Функции управления приоритетами обслуживания QoS—IEEE802.1p и TOS/DiffServ для повышения детерминизма
- Протоколы SNMP V1/V2c/V3 и RMON для безопасного управления сетью
Использование в промышленных системах связи
- Управление пропускной способностью для предотвращения перегрузки сети
- Мониторинг портов для устранения неполадок в режиме online
- Автоматическое предупреждение о неисправности через e-mail или релейный выход
- Автоматическое восстановление IP адреса подключенных устройств
- Поддержка технологии Line Swap Fast-Recovery
- Резервированный дублированный вход постоянного питания
- Рабочая температура -40 ~ +75°C
- Степень защиты IP30
- Крепление на DIN-рейку или (опционально) на стену
Простота настройки и удаленного управления
- Настройка/управление через Web-браузер, Telnet/Serial консоль, Windows-утилиту и SNMP
- Отсылка Ping-команд для определения целостности сегмента сети
Технические характеристики
Технология | |
Стандарты | IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.1D-2004, IEEE 802.1w, IEEE 802.1s, IEEE 802.1Q, IEEE 802.1p, IEEE 802.1X, IEEE 802.3ad |
Протоколы | IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Server/Client, BootP, TFTP, SNTP, SMTP, RARP, GMRP, LACP, RMON, HTTP, HTTPS, Telnet, Syslog, DHCP Option 66/67/82, SSH, SNMP Inform, EtherNet/IP, PROFINET, Modbus/TCP, LLDP, IEEE 1588 PTP V2, IPv6, NTP Server/Client |
MIB | MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9 |
Контроль потока | IEEE 802.3x flow control, back pressure flow control |
Таблица MAC-адресов | 2000 |
Размер буфера пакетов | 1 Мбит |
Интерфейсы | |
Общее количество портов | 5 |
Разъемы для витой пары | RJ45 |
Возможность резервирования связи | Резервированное кольцо Turbo Ring "Связующее дерево" Spanning Tree |
Поддержка интеллектуальных функций | |
Автоматическое оповещение об обрыве электропитания | При помощи реле По E-Mail По SNMP |
Автоматическое оповещение об обрыве связи по порту | При помощи реле По E-Mail По SNMP |
Управление приоритетами потоков QoS | Да |
Создание виртуальных сетей VLAN | IEEE 802.1Q Port-Based VLAN |
Функции DHCP-сервера | Да |
Релейные выходы | 1 |
Нагрузочная способность реле | до 1 А (24 В) |
Светодиодные индикаторы | PWR1, PWR2, Fault, Master, Coupler, 10/100M |
Управление коммутатором | |
Управление коммутатором | Консоль RS-232 |
Разъем консоли RS-232 | RJ45 |
DIP-переключатели | Turbo Ring, Master, Coupler, Reserve |
Требования по электропитанию | |
Рабочее напряжение | 12 ~ 45 В (пост.) |
Потребление тока | 0.26 А (при 24 В) |
Возможность подключения резервного источника электропитания | Да |
Разъем электропитания | Клеммы |
Механические | |
Корпус | Алюминий |
Размеры, мм (W x H x D) | 54 x 135 x 105 |
Вес, г | 1040 |
Установка | На DIN-рейку Настольный/настенный (опционально) |
Окружающая среда | |
Рабочая температура | от 0 до 60°C от -40 до 75°C -T модели |
Температура хранения | от -40 до 85°C |
Относительная влажность | от 5% до 95% (без конденсата) |
Сертификаты | |
Безопасность | UL508, CSA C22.2 No. 60950-1 |
Электромагнитная совместимость (EMI) | EN 55022 Class A, FCC Part 15 Subpart B Class A |
Электромагнитная совместимость (EMS) | EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3, EN 61000-4-8, EN 61000-4-2 (ESD) Level 3 |
Удары | IEC 60068-2-27 |
Свободное падение | IIEC 60068-2-32 |
Вибрации | IEC60068-2-6 |
Среднее время наработки на отказ (MTBF), часов | 392000 |
Информация для заказа Moxa EDS-510A-1GT2SFP.
Код продукта | Описание |
Блоки питания | |
DR-4524 | Блок питания на DIN-рейку 24В/45Вт |
DR-75-24 | Блок питания на DIN-рейку 24В/75Вт |
DR-120-24 | Блок питания на DIN-рельс 24В/120Вт |
MDR-40-24 | Блок питания на DIN-рейку 24В/40Вт |
MDR-60-24 | Блок питания на DIN-рейку 24В/60Вт |
Крепление | |
WK-46 | Крепеж для настенной установки |
RK-4U | 19"-дюймовый комплект для монтажа, 4U |
Дополнительное оборудование | |
ABC-01 | Инструмент для резервного копирования и восстановления настроек управляемых коммутаторов и беспроводных точек доступа/Bridges/Clients, разъем RJ45 |
Программное обеспечение | |
MXconfig | Программное обеспечение для упрощения массовой конфигурации устройств |
MXview | Программное обеспечение для промышленных сетей |
EDS-SNMP OPC Server Pro
| Программное обеспечение, OPC-драйвер для SNMP-протокола |
Серия EDS-405A
EDS-405A | Коммутатор 5 x 10/100BaseTX с базовыми функциями управления |
EDS-405A-T | Коммутатор 5 x 10/100BaseTX с базовыми функциями управления, с расширенным диапазоном температур |
EDS-405A-MM-SC | Коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX с базовыми функциями управления, разъем SC |
EDS-405A-MM-SC-T | Коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX с базовыми функциями управления, разъем SC, с расширенным диапазоном температур |
EDS-405A-MM-ST | Коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX с базовыми функциями управления, разъем ST |
EDS-405A-MM-ST-T | Коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX с базовыми функциями управления, разъем ST, с расширенным диапазоном температур |
EDS-405A-SS-SC | Коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX с базовыми функциями управления |
EDS-405A-SS-SC-T | Коммутатор 3 x 10/100BaseTX, 2 x 100BaseFX с базовыми функциями управления, разъем ST, с расширенным диапазоном температур |
EDS-405A-EIP | Коммутатор 5 x 10/100BaseTX с базовыми функциями управления с возможностью настройки по протоколу Ethetnet/IP |
EDS-405A-EIP-T | Коммутатор 5 x 10/100BaseTX с базовыми функциями управления, с возможностью настройки по протоколу Ethetnet/IP, с расширенным диапазоном температур |
EDS-405A-PN | Коммутатор 5 x 10/100BaseTX с базовыми функциями управления с возможностью настройки по протоколу PROFINET |
EDS-405A-PN-T | Коммутатор 5 x 10/100BaseTX с базовыми функциями управления, с возможностью настройки по протоколу PROFINET, с расширенным диапазоном температур |
Производитель: Moxa
