Описание

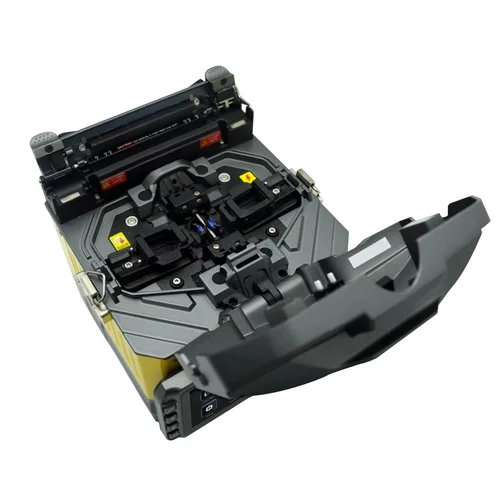

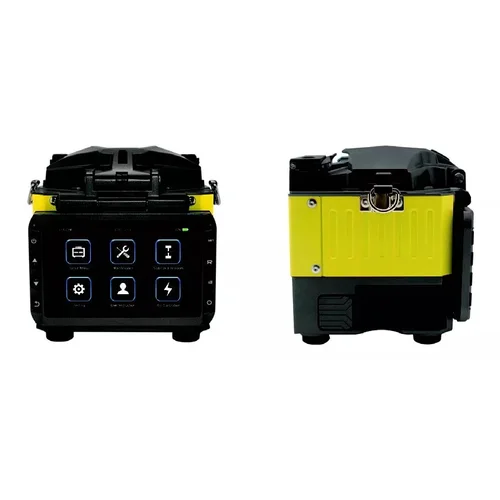

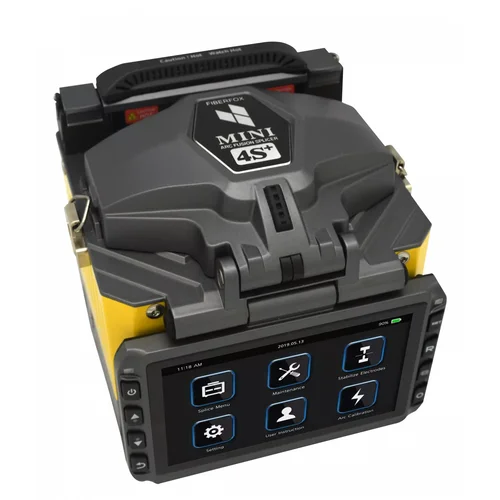

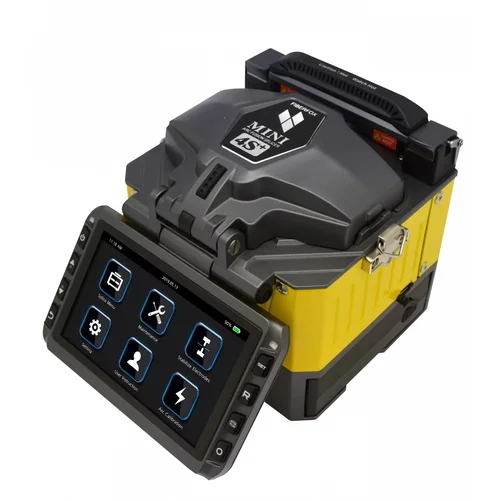

Автоматический сварочный аппарат Mini-4S+ - это современное оборудование корейской компании FiberFox, предназначен для сварного соединения оптических одномодовых и многомодовых волокон. Прибор оснащен механизмом сведения волокон по технологии DAA (Digitalized Active Alignment), системой точного мониторинга потерь и режимом автоматической калибровки дуги.
Основные особенности:
- активные V-образные канавки;

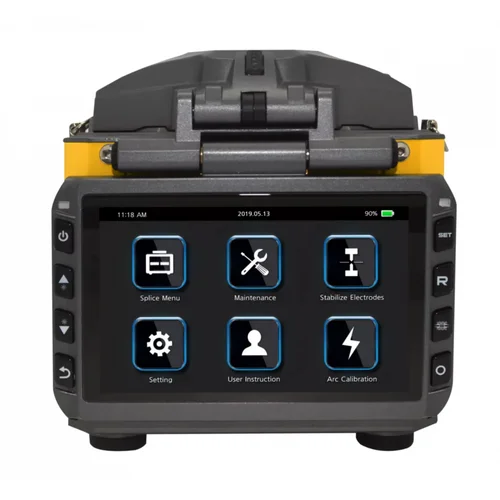

- цветной LCD дисплей 4,3" позволяет визуально контролировать все этапы сварки оптических волокон;
- быстрое время сварки - 6 сек (Quick mode) и термоусадки – 10 сек;
- длительная автономная работа от Li-Ion батареи – до 200 циклов «сварка+термоусадка» ( в комплект поставки входят две батареи);
- калибровкой дуги в режиме реального времени;
- ударопрочный, влаго и пылезащищенный корпус;
- ресурс электродов – до 5500 сварок;
- вес аппарата всего 1,42 кг (без батареи);
- малые габаритные размеры.
Характеристики
Технические характеристики | |
---|---|
Технология выравнивания волокна | Active V-groove |
Типы свариваемых волокон | SM (ITU-TG.652, G.657) MM (ITU-TG.651) DS (ITU-TG.653) NZDS (ITU-TG.655) G.657A G.657B 0.25mm, 0.9mm, 2.0mm, 2.4mm, 3.0mm плоский FTTH кабель |
Диаметр свариваемых волокон, мкм | от 80 до 150 |
Средние потери на сварном соединение, дБ | 0,02 (SM) 0,01 (MM) 0,04 (DS/NZDS) 0,02 (G.657) |
Типичные вносимые потери, дБ | ≤60 |
Оценка потерь | Автоматическая |
Время сварки, сек | 6 |
Время термоусадки, сек | 10 |
Количество циклов сварки | 200 |
Длина гильз КДЗС, мм | 20/40/45/60 мм SOC (Splice-On Connector) |
Тест на растяжение, Н | 2,0 |
Ресурс электродов | 5000 |
Видеосистема | 2 CCD камеры |
Интерфейсы | USB |
Массогабаритные характеристики | |
Габаритные размеры, мм | 122х124х138 |
ВЕС, КГ | 1,42 (без батареи) |
Условия эксплуатации | |
Скорость ветра | Не более 15 м/с |
