Питание камер по PoE

Какой источник питания PoE подходит для питания IP-камер?

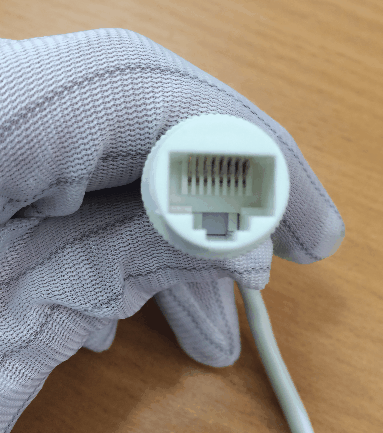

PoE (Power over Ethernet) - технология, позволяющая передавать питание и данные через один Ethernet кабель. Требуется всего лишь соединить устройство, выдающее PoE, с устройством потребляющим питание по PoE, через сетевой разъем RJ-45. На первый взгляд кажется все просто и понятно, но как показала практика, не все вещи очевидны.

Начнем с того, что есть "умное PoE" под стандартами 802.3af, 802.3at, 802.3bt, а есть пассивное PoE (Passive PoE) без привязки к стандартам. Основное отличие стандартов 802.3af&at состоит в том, что устройства, обеспечивающие подачу питания с PoE 802.3at могут подавать питание в два раза большей мощности по одному кабелю Ethernet. Внедрение нового стандарта PoE стандарта 802.3bt удваивает и, возможно, даже утраивает количество мощности, которое отправляется на конечные устройства. Стандарт 802.3bt используется в основном для питания мощных устройств, например PTZ IP-камер с обогревом или мощной ИК подсветкой. Этот новый мощный стандарт позволяет другим устройствам предлагать мощность PoE выше доступных в настоящее время режимов, обеспечивает еще большую мощность для устройств, значительно сможет помочь расширению базы приложений PoE. Инженеры, стремящиеся обеспечить простоту, такие как питание и данные вместе, могут полагаться на питание через Ethernet. Это позволит снизить затраты на установку, связанные с установкой отдельных линий.

Устройства с PoE 802.3at способны обеспечить не больше 30Вт на порт, а устройства с PoE 802.3af — не больше 15.4Вт на порт, стандарт 802.3bt имеет максимально передаваемую мощность до 90Вт. Однако, при передаче некоторая часть мощности всегда теряется, и чем длиннее кабель, тем больше потери.

Passive PoE – это существенно удешевленный аналог стандартов 802.3af, 802.3at и 802.3bt. Пассивное питание позволяет существенно снизить цену оборудования. Но при этом такое оборудование не производит проверку нуждающегося в питании по витой паре устройства на потребляемую мощность и его состояние. То есть напряжение просто подается постоянно. Присутствует риск несовместимости оборудования, что приведет или к моментальной поломке или устройство сломается чуть позже из-за перегрева плат и их подгорания.

Сегодня Power over Ethernet эффективно использует более 100 миллионов конечных устройств, которые развертываются в различных приложениях, включая IP-телефоны или беспроводные точки доступа. Если ваша IP-камера или IP-телефон поддерживает 802.3af, то вы можете смело использовать инжектор как 802.3af так и 802.3at, 802.3bt. (Говоря про инжектор, речь идет про источник питания), потому что инжектор не выдаст больше, чем может взять IP-камера, а значит устройство не сгорит.
Но если у вас PTZ IP-камера, с потреблением свыше 15.4Вт, то 802.3af вам уже не подойдет, нужен только 802.3at или 802.3bt источник питания.

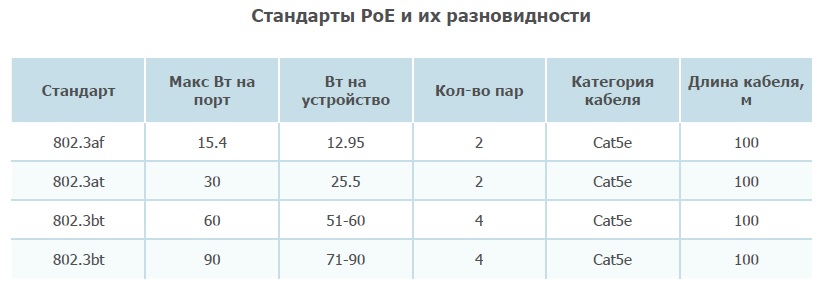

Стандарты PoE и их разновидности

Ключевые особенности PoE 802.3af, 802.3at и 802.3bt

  • Питание подается только после согласования между потребляющим устройством и выдающим питание.
    Это происходит автоматически за доли секунд. Огромное преимущество - безопасность! Например, вы взяли инжектор питания PoE и случайно подключили PoE выход в компьютер в сетевую карту. Инжектор проверит, нужно ли питание сетевой карты, сетевая карта не ответит, питание поступать не будет, ничего не сгорит. (чего нельзя сказать о пассивном PoE).
  • Гарантированная передача питания и видеоданных для IP-камер на 100 метров. Достигается за счет того, что напряжение источника питания (коммутатор или инжектор) в диапазоне от 44 до 57В и приемник питания (т.е камера) способна принимать питание в таком диапазоне.  Диапазон достаточно большой, это говорит о том, что если напряжение в кабеле просело на большом расстоянии, то камера всё равно получит питание и будет работать.
  • Два типа передачи данных и питания. Для IP-камер с PoE 802.3af&at используется только 4 жилы, т.е питание идет по тем же парам что и данные. Для 802.3bt используются все 8 пар. Источник питания (инжектор или коммутатор PoE) может использовать один из вариантов на свое усмотрение, но IP-камера, согласно стандарту 802.3af, 802.3at  может принять питание как от варианта № 1 так и от варианта № 2 (см.ниже), что позволяет подключить две IP-камеры на один 4х парный кабель UTP.

    Вариант№1 (1/2, 3/6) Вариант№2 (4/5, 7/8)
    1.Бело-оранжевый  4.Синий
    2.Оранжевый 5.Бело-синий
    3.Бело-зелёный 7.Бело-коричневый
    6.Зелёный  8.Коричневый



  • Контроль и управление питанием PoE 802.3af, 802.3at802.3bt
    Поскольку данный вид PoE "умный" то его можно контролировать с помощью управляемых коммутаторов или инжекторов. Управление примитивное, но очень эффективное, например удаленное отключение питания, с последующим включением, что перезагрузит питаемое устройство, или например перезагрузка питания по расписанию (управляемые инжекторы). Также можно контролировать мощность подачи питания, мониторить уровень потребления питания устройством.

  • Удлинение кабельной линии. 802.3af&at&bt позволяет использовать PoE удлинители.
     Например у вас  задача подключить IP-камеру на расстоянии в 300 метров от коммутатора или инжектора PoE. Кажется, что это невозможно, ведь Ethernet работает на 100 метров, а питание для камеры вообще просядет в минимум уже через 100м. Но! Технологии развиваются и на помощь приходят  PoE удлинители которые позволяют через каждые 100 метров ставить репитер (PEXT), который получает питание PoE 802.3af&at&bt и отдает его дальше вместе с данными. По сути, как коммутатор, только на один порт.
    Теперь это все легко и просто!

Где используется PoE стандарта 802.3af, 802.3at, 802.3bt

Недостатки PoE стандарта 802.3af, 802.3at, 802.3bt
Сами по себе стандарты недостатков не имеют, но инжекторы и коммутаторы, которые выдают питание 802.3af&at&bt стоят дороже, чем обычный блок питания, или пассивный инжектор PoE.

Пассивное PoE
По большому счету, пассивное PoE это просто передача питания по свободным парам.

Ключевые параметры

Данный тип питания не стандартизирован, а значит он может быть каким угодно по напряжению и полюсовке.У каждого производителя своё мнение на этот счет.

  • Согласования по передачи питания между источником и потребителем в пассивном PoE нет
    Это говорит о том, что пассивный инжектор PoE не спросит конечное устройство нужно ли ему питание
    Если вы перепутали порты PoE и LAN, то в сетевую карту компьютера прилетит напряжение и вероятно выведет его из строя. Аналогичная ситуация произойдет если вы перепутали пары при обжатии коннектора.
    Данный метод питания не безопасен.
  • Пассивное PoE не гарантирует передачу питания на расстояние в 100 метров.
    Питание выдается статично 12В или 24В или 48В. Высока вероятность просадки напряжения при использовании passive PoE на  расстояние более 50 метров. Устройство не получит нужного ему питания и может работать некорректно или не работать вообще.
  • Только один тип передачи.
    Пассивное PoE передается ТОЛЬКО по 4, 5, 7, 8. Это значит, что 4 жилы только под питание+ 4 жилы под передачу данных.

4.Синий
5.Бело-синий
7.Бело-коричневый
8.Коричневый

  • Пассивное PoE не контролируется и не управляется. (речь о инжекторах питания passive PoE) Некоторые роутеры имеют возможность отключения питания на порту, такие как MikroTik
  • Удлинение кабельной линии проблематично при использовании пассивного PoE.
  • Passive PoE имеет разное напряжение источника питания и потребляющего устройства
    Как уже было сказано выше, у каждого производителя пассивного PoE свой взгляд на тип передачи и распиновку кабеля.
    Здесь нужно быть предельно внимательным.
    Например:
    Ubiquiti использует для своих продуктов 24В DC для WiFi точек доступа.
    MikroTik использует напряжение в диапазоне от 8 до 30В DC в своих роутерах на PoE портах.
    Dahua  PoE коммутаторы используют 24В DC, но полярность передачи питания отличается от Ubiquiti.
    Ubiquiti MikroTik и Dahua относятся к passive PoE и  несовместимы с устройствами 802.3af, 802.3at, 802.3bt по напряжению и полярности.
    В лучшем случае устройство не заработает, в худшем выйдет из строя.
    Для устройств 802.3af есть пассивный  совместимый инжектор, его напряжение 48В DC.

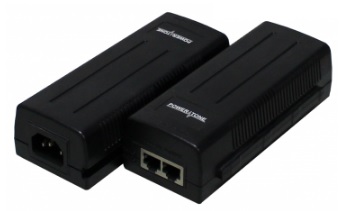

    PI-154-1passive инжектор можно использовать с IP-камерами, IP-телефонами 802.3af. Но стоит помнить, что несоблюдение полярности выведет устройство из строя. Аналогично если вы перепутаете порт POE и LAN.

Преимущества пассивных инжекторов - низкая стоимость. Других приемуществ нет.

Что можно:

Запитать IP камеру с поддержкой 802.3af от инжектора или коммутатора PoE 802.3af
Запитать IP камеру с поддержкой 802.3at от инжектора или коммутатора PoE  802.3at

Запитать IP камеру с поддержкой 802.3bt от инжектора или коммутатора PoE  802.3bt
Запитать IP камеру с поддержкой 802.3af от пассивного инжектора PoE 48В DC (PI-154-1passive)
Советуем: PoE коммутаторы PUS и PoE инжекторы PI

Что нельзя:

Использовать экранированный  FTP/STP кабель без заземления с 2-х сторон
Запитать IP камеру с поддержкой 802.3af от инжектора PoE 12В  (12В можно подать только на вход jack
Запитать IP камеру с поддержкой 802.3af от инжектора PoE 24В (например от Ubiquiti)
Запитать IP камеру с поддержкой 802.3af от PoE порта MikroTik или его инжектора. (исключение специальные модели MikroTik 802.3af)
Запитать IP камеру с поддержкой 802.3af от Dahua PoE коммутатора DH-VTNS1060A
Также могут возникнуть проблемы, если источником питания является Cisco с собственным стандартом inline power и протоколом CDP
Cisco, не опознав устройство как "родное" может отказаться от подачи питания.
