Описание

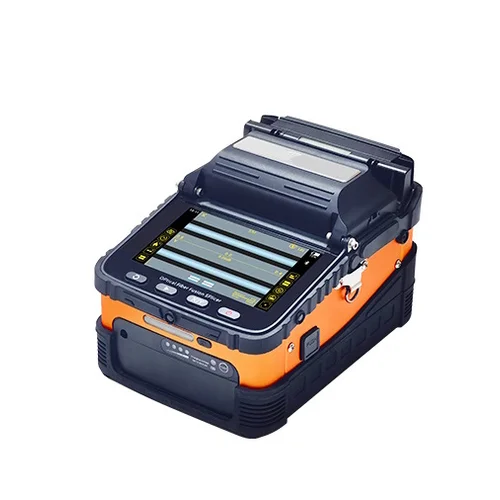

Сварочный аппарат SNR-FS-4 является отличным инструментом для строительства городских и локальных ВОЛС.
Система юстировки активные V-образные канавки выполняет высокоточное сведение оптических волокон, обеспечивая тем самым минимальные потери и стабильное качество сварного соединения.
Для настройки, а также просмотра сохраненных записей данный сварочный аппарат имеет специальную программу, которая имеет удобный интерфейс, и устанавливается на смартфон (с операционной системой Android, iOS). После установки программы смартфон подключается к интерфейсу сварочного аппарата при помощи стандартного Bluetooth-соединения.
Особенности:
- Конструкция кареток и механизма юстировки позволяет производить сварку оптических волокон в буфере 250 мкм, 900 мкм, 2 и 3 мм, а так же с плоским FTTH-кабелем;
- Выравнивание волокон по оболочке;
- Компактная сумка для транспортировки;
- Настройки и просмотр сохраненных записей производятся при помощи специального приложения для смартфона, который подключается к
сварочному аппарату при помощи стандартного Bluetooth-соединения; - Функция "Защита от кражи" (подключается через приложение);
Характеристики
| Технические характеристики | |
|---|---|
| Технология выравнивания волокна | По оболочке |
| Типы свариваемых волокон | SM (ITU-T G.652, G.657) MM (ITU-T G.651) DS (ITU-T G.653) NZDS (ITU-TG.655) |
| Диаметр свариваемых волокон, мкм | 80-150 |
| Диаметр наружного покрытия свариваемых волокон, мм | от 0.25 до 3, дроп-кабель 3х2 |
| Средние потери на сварном соединение, дБ | 0.03 (SM) 0.02 (MM) 0.05 (DS/NZDS) |
| Оценка потерь | Автоматическая |
| Время сварки, сек | 8 (SM) |
| Время термоусадки, сек | 18 |
| Количество циклов сварки | 200 |
| Длина гильз КДЗС, мм | 20, 40, 45, 60 |
| Тест на растяжение, Н | 2.0 |
| Ресурс электродов | 3000 сварок |
| Источник питания | Li-ion 11.1В 5200мАч; AC 100-240В DC 13.5В 4.8А |
| Дисплей | 5″ цветной LCD |
| Видеосистема | 2 CCD камеры |
| Увеличение изображения | 300х при раздельном просмотре по осям X и Y 150х при совместном просмотре по осям X и Y |
| Интерфейсы | Bluetooth |
| Количество моторов | 4 |
| Язык интерфейса | Русский; Английский |
| Массогабаритные характеристики | |
| Габаритные размеры,мм | 198х135х122 (сварочный аппарат) 380х275х175 (кейс) |
| ВЕС, КГ | 2.1 (аппарат+батарея) 4.7 (комплект) 5.5 (комплект в коробке) |
| Условия эксплуатации | |
| Скорость ветра | Не более 15 м/с |
| Влажность | 0...95% (без конденсата) |
| Температура хранения, °C | от -20 до 60 |
| Температура эксплуатации, °C | от -10 до 50 |
| Комплект поставки | |

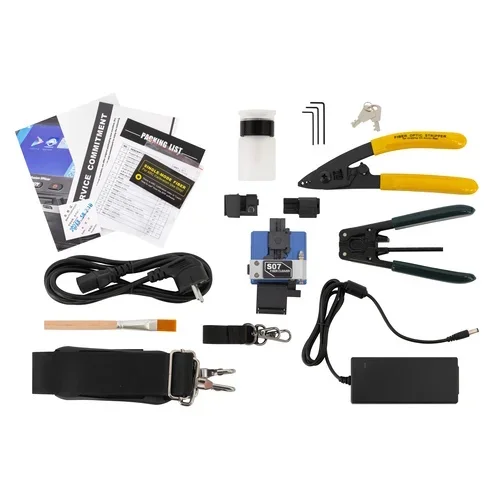

| Комплект поставки | Сварочный аппарат - 1 шт; Аккумуляторная батарея - 1 шт; Транспортировочная сумка - 1 шт; Прецизионный cкалыватель (с контейнером) - 1 шт; Дозатор для спирта - 1 шт; Стриппер CFS-3 - 1 шт; FTTH-стриппер (прищепка) - 1 шт; Кисть для обслуживания аппарата - 1 шт; Сетевой адаптер - 1 шт; Сетевой шнур - 1 шт; Набор шестигранников - 1 комплект; Калибровочное волокно - 1 шт; Ремень для сумки - 1 шт; Ремень для аппарата - 1 шт; Руководство пользователя - 1 шт. |
Документация и ПО
Декларация о соответствии
Паспорт
Руководство по эксплуатации
