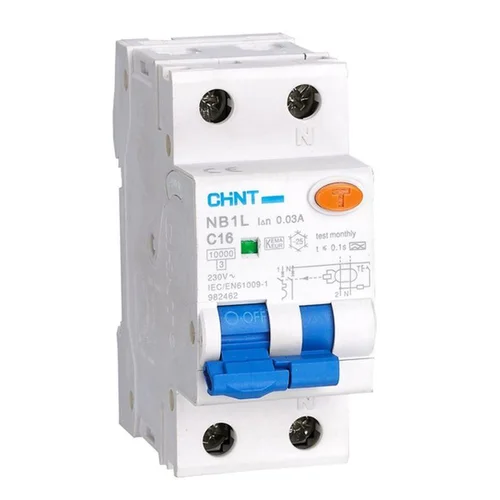

Автоматические выключатели дифференциального тока (АВДТ) серии NB1L применяются в электрических цепях с напряжением до 230 В и частотой 50/60 Гц. Они предназначены для защиты от поражения током и перегрузок, мгновенно разъединяют цепь при малейших повреждениях проводки. Быстродействующий защитный выключатель, реагирующий на дифференциальный ток, со встроенной защитой от сверхтоков, обеспечивают: - в исполнениях с уставками срабатывания 30 и 100 мА защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; - в исполнении с уставкой срабатывания 300 мА защиту от пожара из-за возгорания изоляции токоведущих частей; - защиту от перегрузки и короткого замыкания. Выбор класса: АС – защита только от синусоидальных переменных токов утечки А – как от синусоидальных, так и от пульсирующих постоянных токов утечки. Кривая В 3-5 ln: Защита цепей от перегрузок и коротких замыканий, защита протяженных кабелей систем электроснабжения со системами заземления TN и IT. Кривая С 5-10 ln: Защита цепей от перегрузок и коротких замыканий, защита резистивных и индуктивных нагрузок с низким импульсным током. Преимущества: - Высокое качество комплектующих - Быстрый монтаж и надежность крепления - 100% контроль качества сборки - Международные сертификаты качества Условия эксплуатации: - Рабочая температура: от -25°C до +40°C - Температура хранения: от -25°C до +70°C РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ: - Установка должна производиться квалифицированными электриками. - Не управляйте выключателем влажными руками. - Не проверяйте сопротивление изоляции между фазой и нейтралью. - Автоматический выключатель не защищает от поражения электрическим током, если одновременно коснуться двух токонесущих проводов.
Характеристики | |
---|---|
Вид товара | Выключатель автоматический дифференциального тока |
Высота,м | 0.03 |
Номинальная отключающая способность по IEC 60947-2 ,кА | 10 |
Номинальное импульсное напряжение ,кВ | 6 |
Номинальное напряжение (В) | 230 |
Номинальное напряжение изоляции Ui ,В | 500 |
Номинальный ток, А. | 6 |
Рабочая температура окружающей среды ,град.C | -25...40 |
Род тока | Переменный ток (AC) |
Серия | NB1L |
Степень загрязнения (число) | 2 |
Степень защиты IP | IP20 |
Характеристика срабатывания | C |
Частота (Гц) | 50/60 Гц |
Ширина в числах модульных расстояний | 2 |
Ширина,м | 0.07 |
Гарантийный срок | 5 лет |
