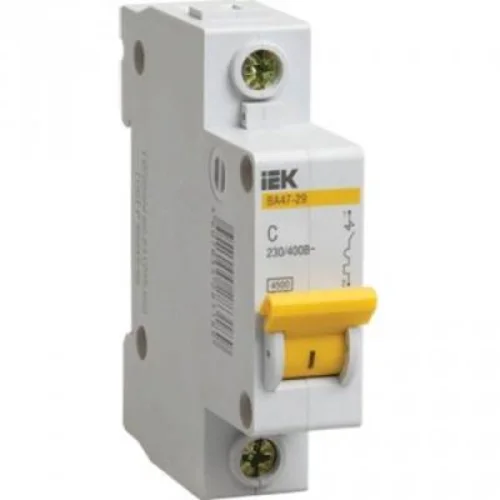

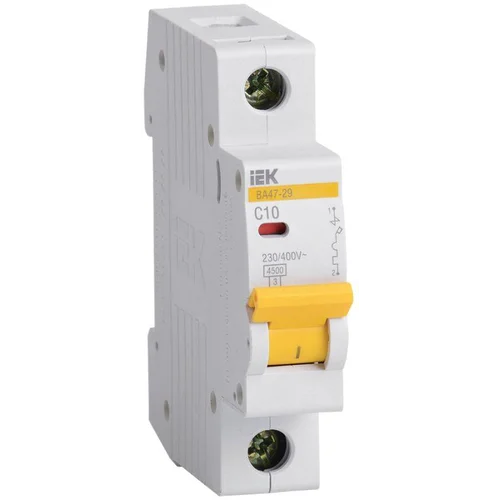

Автоматические выключатели ВА47-29 предназначены для защиты распределительных и групповых цепей.
Два типа защиты от перегрузки и короткого замыкания.
Широкий диапазон рабочих температур от –40 °С до +50 °С.
Усовершенствованная более широкая рукоятка включения с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
|
|
Конструкция выключателя предусматривает два типа защиты от перегрузки и короткого замыкания, что существенно повышает защищённость распределительных и групповых цепей. |
|
|
Наплавка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление. |
|
|
Унифицированный корпус с возможностью подключения дополнительных устройств не требует разбора, возможность самостоятельного подключения. |
|
|
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта облегчает процесс коммутации. |
|
|
Увеличенный размер головки винта с универсальным шлицом (+ , –) облегчает монтаж и предотвращает выпадение винтов при установке. |
|
|
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения. |
|
|
Защита механизма теплового расцепителя плексигласовой вставкой от изменения заводских настроек. |
| Характеристики | |
|---|---|
| Вид товара | Выключатель автоматический модульный |
| Высота,м | 0.02 |
| Глубина монтажа, установки ,мм | 73.6 |
| Количество защищенных полюсов | 1 |
| Количество полюсов | 1П |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 | 4.5 |
| Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 | 4.5 |
| Номинальная отключающая способность ,кА | 4.5 |
| Номинальная отключающая способность в соответствии с EN 60898 ,кА | 4.5 |
| Номинальное импульсное напряжение ,кВ | 4 |
| Номинальное напряжение (В) | 230 |
| Номинальный ток, А. | 10 |
| Общее количество полюсов | 1 |
| Род тока | Переменный ток (AC)/Постоянный ток (DC) |
| Серия | KARAT |
| Степень защиты IP | IP20 |
| Характеристика срабатывания | C |
| Частота (Гц) | 50 |
| Ширина в числах модульных расстояний | 1 |
| Ширина,м | 0.075 |
| Гарантийный срок | 10 лет |
