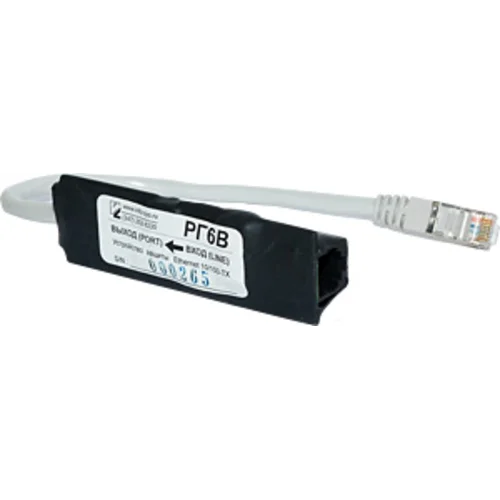

Устройство защиты РГ6-1 исполнение 2

Предназначено для защиты оборудования передачи данных, либо компьютера, использующего среду передачи Ethernet 10/100/1000Base-TX, от опасных напряжений, возникающих в результате атмосферных разрядов (грозы) и индустриальных помех. В основе работы устройства лежит принцип высоковольтной трансформаторной развязки защищаемого оборудования и подключаемого кабеля. Данное инженерное решение является уникальным и до сих пор не применялось в устройствах защиты. Трансформаторы устройства выполнены по планарной технологии (на основе многослойных печатных плат). Такая конструкция обеспечивает сочетание крайне низких потерь полезного сигнала в очень широком диапазоне частот при передаче данных со скоростью 10/100 Мб/С и высокой электрической прочности межобмоточной изоляции.

• Отсутствие электрической связи (гальваническая развязка) между защищаемым оборудованием и подключаемым кабелем.
• Высокая стойкость. Способность выдерживать высокие напряжения (до 15000 вольт!!!) при сохранении работоспособности.
• Высокая степень подавления помех.
• Низкие потери полезного сигнала. (Уровень потерь в устройстве меньше чем в кабеле категории 5Е длиной 2 метра).
• Защитный чехол выполнен из пожаробезопасного самозатухающего полиэтилена.

Совокупность перечисленных выше качеств позволяет рекомендовать применение данного устройства для защиты кабельных сегментов в условиях, когда невозможно проложить линию защитного заземления в помещение, где устанавливается устройство.

МАРКИРОВКА

РГ6G.Х-1
РГ6   .X-1

Количество портов
Номер технологической модификации
Fast Ethernet – отсутствие буквы, Gigabit Ethernet – буква G;

ПОДКЛЮЧЕНИЕ

Устройство подключается в разрыв кабеля и защищаемого оборудования. Если в помещении, где производится установка устройства, электрическая проводка выполнена по трех проводной схеме TN-S, то рекомендуется использовать устройство РГ5, которое обеспечивает более высокий уровень защиты оборудования.

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ

Fast Ethernet (100M)

Gigabit Ethernet (1G)
