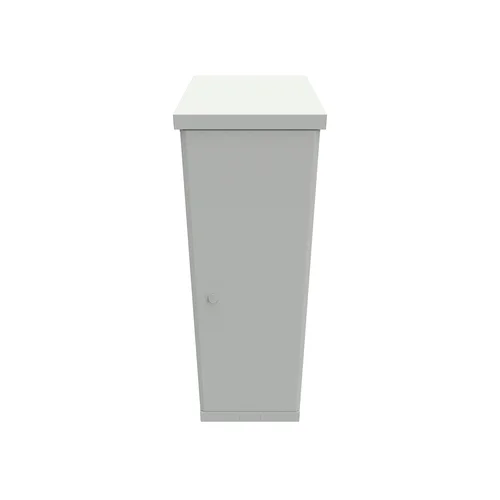

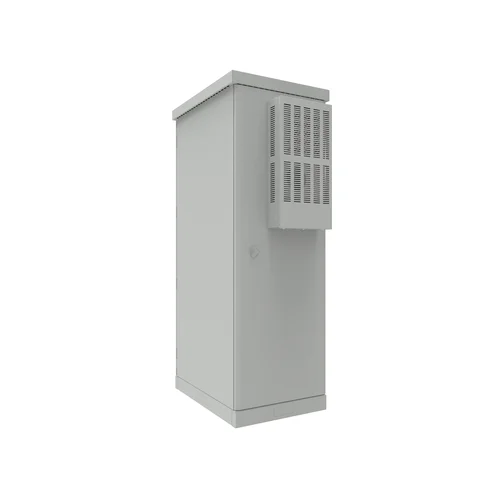

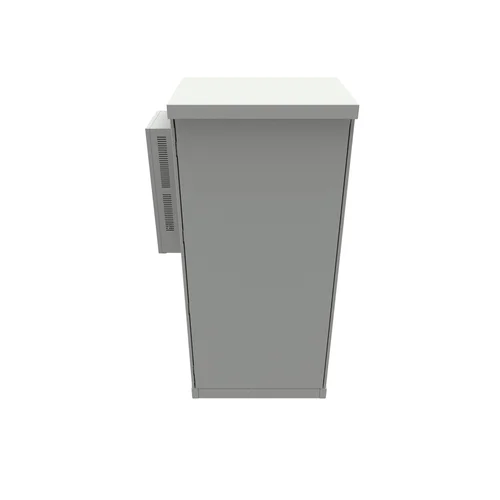

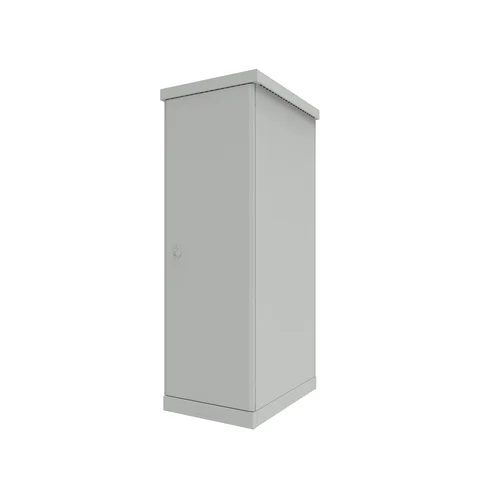

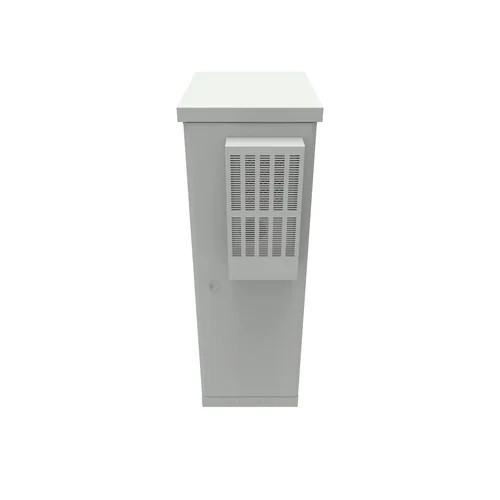

Шкаф уличный всепогодный 42U глубина 1000мм с предустановленным кондиционером 1000Вт, предназначен для размещения автономно функционирующего активного и пассивного оборудования, поддержания заданного температурного режима внутри шкафа при эксплуатации. Возможна установка в закрытых помещениях или на открытом воздухе.
Корпус шкафа имеет сварную металлическую конструкцию, внутри покрыт термоизоляционным негорючим материалом. В основании шкафа предусмотрена съемная заглушка для ввода кабеля. Регулируемые по глубине 19'' направляющие толщиной 2 мм.
Кондиционер - предназначен для регулирования температуры внутри телекоммуникационных шкафов, с целью обеспечения благоприятных условий работы установленного в шкаф оборудования в любое время года в независимости от погодных условий. Контур охлаждения смонтирован в форме неразборной герметичной системы. Установленные вентиляторы являются неразборными, рабочие механизмы которых защищены от попадания влаги и пыли.
Шкаф имеет дополнительный тепловентилятор мощностью 150Вт, предназначенный для обеспечения точной и равномерной температуры в шкафах с электрическими и электронными модулями в зимний период. Благодаря этому предотвращается образование конденсата или замерзание и вызываемые этим отказы в работе.
Вид климатического исполнения У2 ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от -50 С до +45 С и относительной влажности воздуха не более 80% при +20 С. Степень защиты: IP55.
Материалы: холоднокатаная сталь ГОСТ 19904-90. Толщина деталей не менее 1,2 мм.
Покрытие - порошковая краска соответствующая ГОСТ 9.410-88.

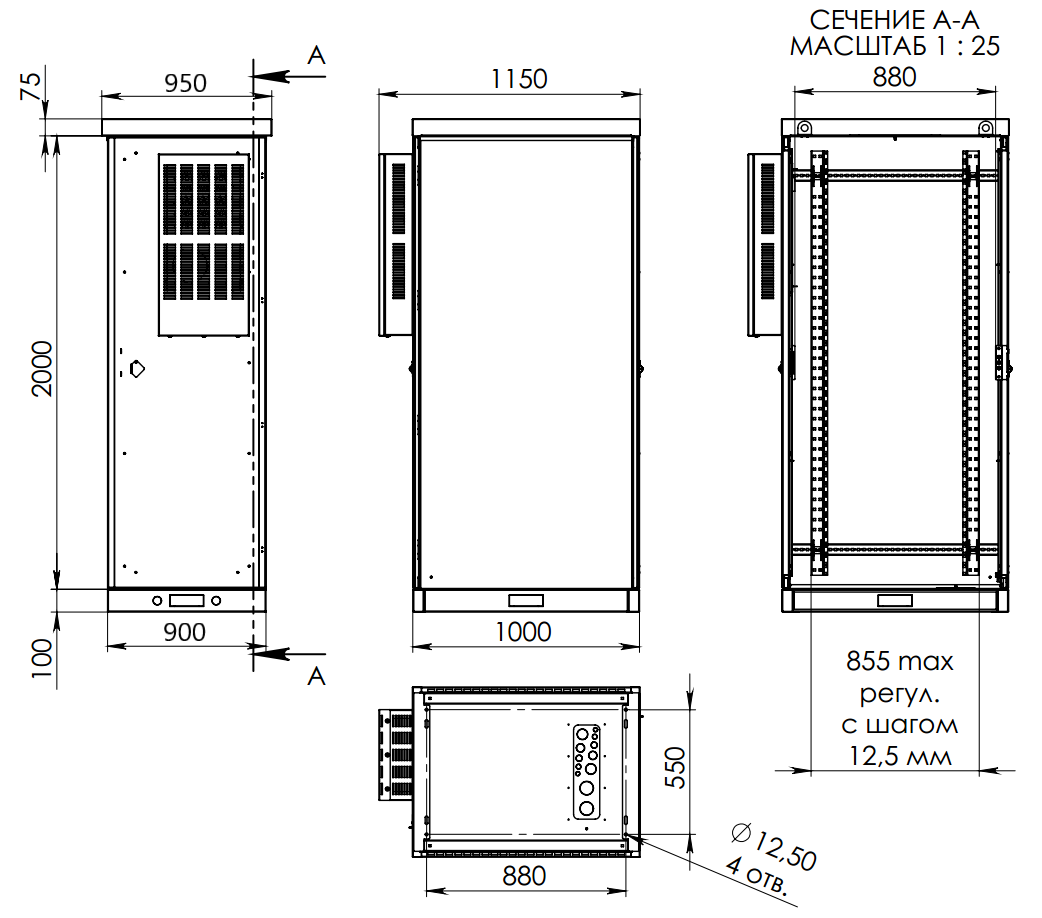

Габаритные размеры |
Схема электрическая принципиальная |
Обозначение | Наименование | К-во |
SB1 | Кнопка вкл./выкл. | 1 |
XT1, XT2 | Клемма, 4мм | 6 |
A1 | Цифровой терморегулятор | 1 |
SX1 | Разъем питания (вход) | 1 |
F1, F2 | Нагреватель, 150 Вт | 2 |

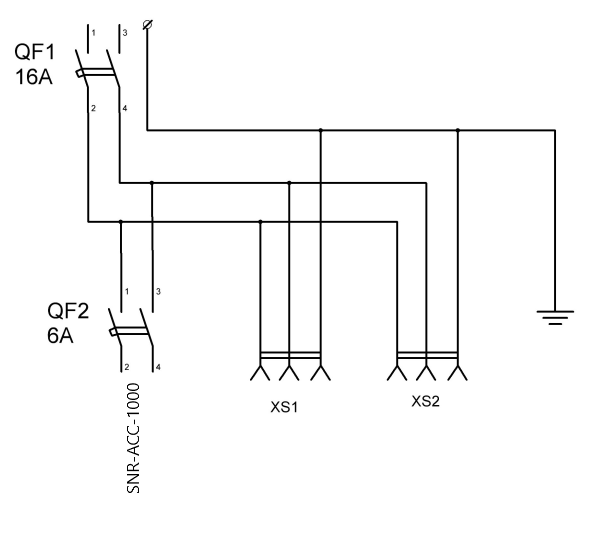

Вводно-распределительно устройство |
Обозначение | Наименование | К-во |
QF1 | Автоматический выключатель 16A | 1 |
QF2 | Автоматический выключатель 6A | 1 |
XS1, XS2 | Розетка | 2 |
SNR-ACC-1000-AC | Кондиционер | 1 |
Характеристики | |
---|---|
Тип шкафа | Климатический шкаф |
Тип установки | Напольное |
Класс защиты IP | IP 54 |
Высота мм | 2 175 |
Высота, U | 42 |
Ширина | 950 |
Глубина, мм | 1150 |
Полезная глубина, мм | 880 |
Распределенная нагрузка, кг | 500 |
Тип двери спереди | Цельнометаллическая c кондиционером |
Тип двери сзади | Цельнометаллическая панель |
Цвет | Серый |
