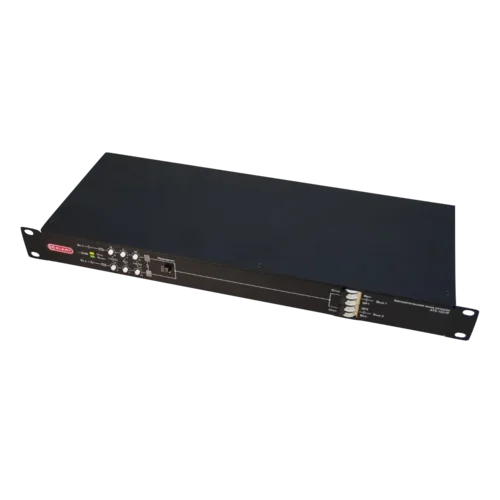

Электронно-механический АВР ATS-1201 (Automatic Transfer Switch) представляет собой микропроцессорное устройство, предназначенное для обеспечения резервированным питанием потребителя электроэнергии по первой категории надежности.
Данное устройство используется в системах электроснабжения телекоммуникационного оборудования, комплексах хранения, обработки и передачи данных, шкафах автоматики и управления промышленным оборудованием и технологическими процессами.

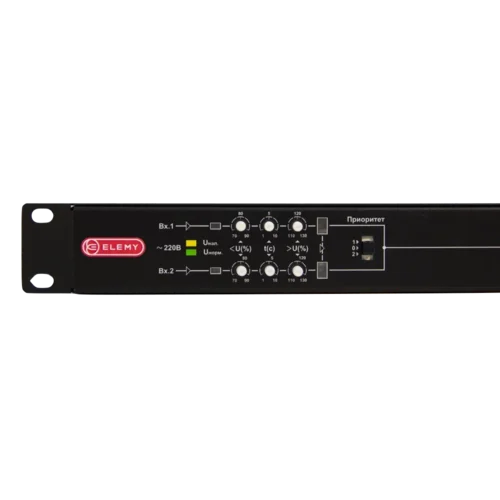

Интерфейс АВР-1201 позволяет пользователю самостоятельно определить уставки напряжения для каждого входа, в диапазоне которых напряжения на входах соответствуют норме и задать индивидуальное значение времени задержки, по истечении которого вход переходит в состояние готовности.
Основные характеристики
- Время переключения 18-34мс
- Компактное устройство, занимающее 1U пространства
- Настройка уставок напряжения и выбора основного ввода
- Две ступени защиты от одновременного включения обоих вводов
- Отсутствуют токи утечки
- Наличие сигнальных контактов
Основные функции
- Контроль наличия и действующего значения напряжения на входах
- Подтверждение состояния готовности входов
- Переключение питания нагрузки на приоритетный вход после его перехода в состояние готовности
- Переключение питания нагрузки с основного на находящийся в готовности резервный вход, в случае полного пропадания, выхода за уставки или резкого скачка напряжения на основном входе
- Отключение питания нагрузки при отсутствии на обоих входах напряжения, соответствующего норме или при его полном отсутствии
- Индикация режимов работы устройства
- Передача по сигнальным каналам информации о соответствии напряжения на входах, соответствии уставкам, активном входе и приоритетном входе
| Характеристики | |
|---|---|
| Тип PDU | Стоечный переключатель нагрузки |
| Характеристики напряжений и токов | |
| Фаза, вход | 1 |
| Номинальное напряжение на входе, В | 220 |
| Допустимое напряжение на входе, В | 130-350 |
| Максимальное напряжение на входе (не более 10 с), В | 400 |
| Максимальный ток нагрузки | 32 А |
| Частота переменного тока на входе, Гц | 50±2 |
| Полный диапазон регулирования уставок напряжения на входах, % | 70-130 |
| Диапазон регулирования Uмин, % | 70-90 |
| Диапазон регулирования Uмакс, % | 110-130 |
| Гистерезис уставок по напряжению, В | 7 |
| Ток нагрузки ддя каждого входа, для категории АС-1, не более, А | 20 |
| Суммарный ток нагрузки по двум выходам, для категории АС-1, не более, А | 30 |
| Суммарный ток нагрузки по двум входам, для категории АС-3, не более, А | 6.5 |
| Потребляемая устройством от сети мощность, не более, Вт | 16 |
| Макс. напряжение постоянного тока на выходах сигнализации состояния, В | 80 |
| Макс. допустимый ток на выходах сигнализации состояния, А | 0.05 |
| Электрическая прочность на открытых силовых контактах устройства, В | 1000 |
| Сечение подключаемых проводников, мм² | Проводники подключаемые к цепям сигнализации: 0,2...2,5 Проводник заземления с кольцевым наконечником под винт М4: 2,5...6 Клеммы "Выход 1", "Выход 2": 1,5...6 Клеммы "Вход 1", "Вход 2": 1,5...6 |
| Общие характеристики | |

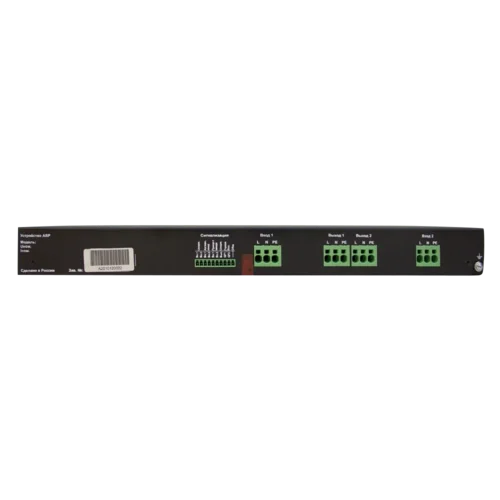

| Тип розеток | Клеммный терминал: фаза, нейтраль и заземление |
| Количество розеток | 0 |
| Тип входной вилки | Клеммный терминал: фаза, нейтраль и заземление |
| Монтаж PDU | Стоечный |
| Механическая долговечность контактов при нагрузке категории АС-1, не менее | 100 000 циклов |
| Температура хранения, без конденсации, °С | от -20 до 45 |
| Габаритные размеры (ВхШхГ), мм | 44х486х180 |
| Масса нетто, не более, кг | 2.85 |
| Средний срок службы, не менее, лет | 15 |
| Временные характеристики | |
| Диапазон регулирования времени задержки до готовности входа, с | 1-10 |
| Время переключения между входами, мс | фазы не совпадают: 18-34 фазы совпадают: 18-22 |
