Предназначено для оперативного подключения неоконцованного оптического волокна к тестовому оборудованию, используемому при монтаже волоконно-оптических линий передачи (оптическому рефлектометру, источнику оптического излучения, измерителю мощности, оптическому телефону и др.).

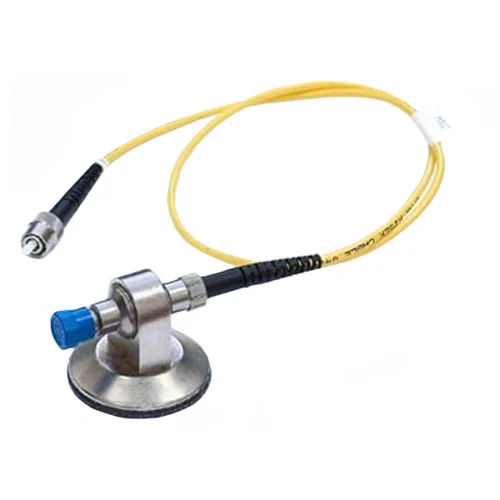

Устройство (УПОВ) состоит из основания, на котором закреплена модернизированная оптическая розетка FC с вклеенным в нее упором. В розетку FC со стороны упора вставлен керамический феррул с металлическим держателем и пружиной, обеспечивающей прилегание фланца феррула к поверхности упора. Место подключения феррула к розетке закрыто корпусом с осевым отверстием, который ввернут в резьбовую часть основания. На торец керамической части феррула наносится густой иммерсионный гель. На наружную часть розетки FC и на конец корпуса навернуты колпачки защитные.
Сняв защитный колпачок с оптической розетки FC, к ней подключают ШОС, который соединяют с измерительным прибором или другим устройством (например, оптическим телефоном). Сняв защитный колпачок с корпуса УПОВ, в отверстие корпуса вводят ОВ со снятым защитным покрытием, до упора его в отшлифованный торец ОВ, вклеенного в феррул оптического соединителя ШОС. Благодаря тому, что стык между феррулами заполнен гелем иммерсионным, обеспечивается достаточное для практических целей качество ввода-вывода оптического излучения в подключаемое ОВ.
Применение устройства способствует сокращению затрат и времени на подключение оптического волокна к оборудованию, в том числе за счет отсутствия необходимости применения скалывателя волокна.
В комплект изделия входят: УПОВ в сборе -1 шт., ШОС длиной 1,5 м, (тип соединителей: FC/UPC – FC/UPC) -1 шт, проволока для чистки адаптеров (чистки феррулов) -1 упак., мини-щетки для чистки розеток - 20 шт, гель иммерсионный - 1 упак., руководство по эксплуатации.
Поставляется в потребительской таре (коробке упаковочной), внутри которой расположена пенополиуретановая пластина с ложементами для упорядочения укладки комплектующих изделий УПОВ и амортизации.
| Технические характеристики | |
|---|---|
| Тип оборудования | Инструменты для диагностики |
| Тип коннектора A | FC |
| Тип полировки коннектора A | UPC |
| Массогабаритные характеристики | |
| Габаритные размеры, мм | 40х40х35 |
| ВЕС, КГ | 0.120 |
| Комплект поставки | |
| Комплект поставки | Устройство УПОВ - 1 шт; Иммерсионный гель - 1 уп; Проволока для чистки адаптеров - 1 уп; Стержень для чистки розеток - 20 шт; Руководство по эксплуатации - 1 шт; Упаковочная коробка - 1 шт. |
