В первой части нашего исследования мы провели сравнительное тестирование 15 моделей автоматических выключателей (АВ) на номинальный ток 6 А, оценив их ключевые эксплуатационные характеристики: тепловой режим и пороги срабатывания расцепителей. Результаты выявили существенный разброс параметров даже среди устройств, формально соответствующих одному стандарту (ГОСТ Р 50345-2010).
Возник закономерный вопрос: в чем причина таких различий? Заявленные характеристики — это лишь следствие. Чтобы найти корень различий, мы перешли от внешних измерений к внутреннему анализу.
Цель второй части работы: провести сравнительный анализ внутренней конструкции и материалов ключевых компонентов АВ, чтобы установить прямую связь между их устройством и измеренными ранее эксплуатационными характеристиками. Мы разобрали 16 моделей, включая, помимо основной массы устройств с характеристикой «C», образцы ВА47-29 B6 и ВА47-29 D6. Это позволило в рамках одного производителя (IEK) и одной модельной линейки (ВА47-29) сравнить, как меняются конструктивные параметры при смене электромагнитной характеристики с «B» на «C» и «D».
Исследование проводилось на тех же образцах, что и в первой части, с добавлением моделей IEK ВА47-29 B6 и IEK ВА47-29 D6 для расширения выборки.

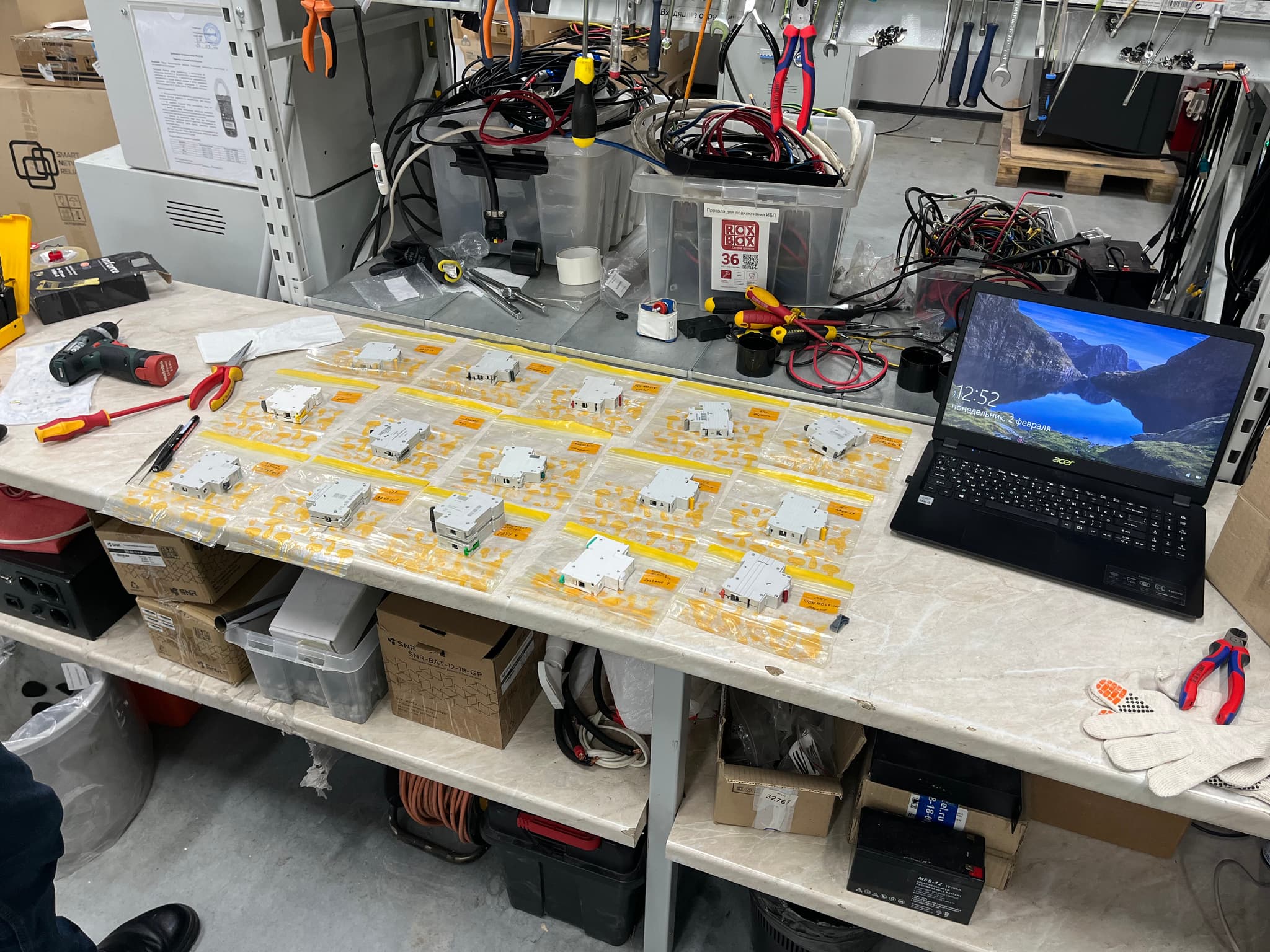

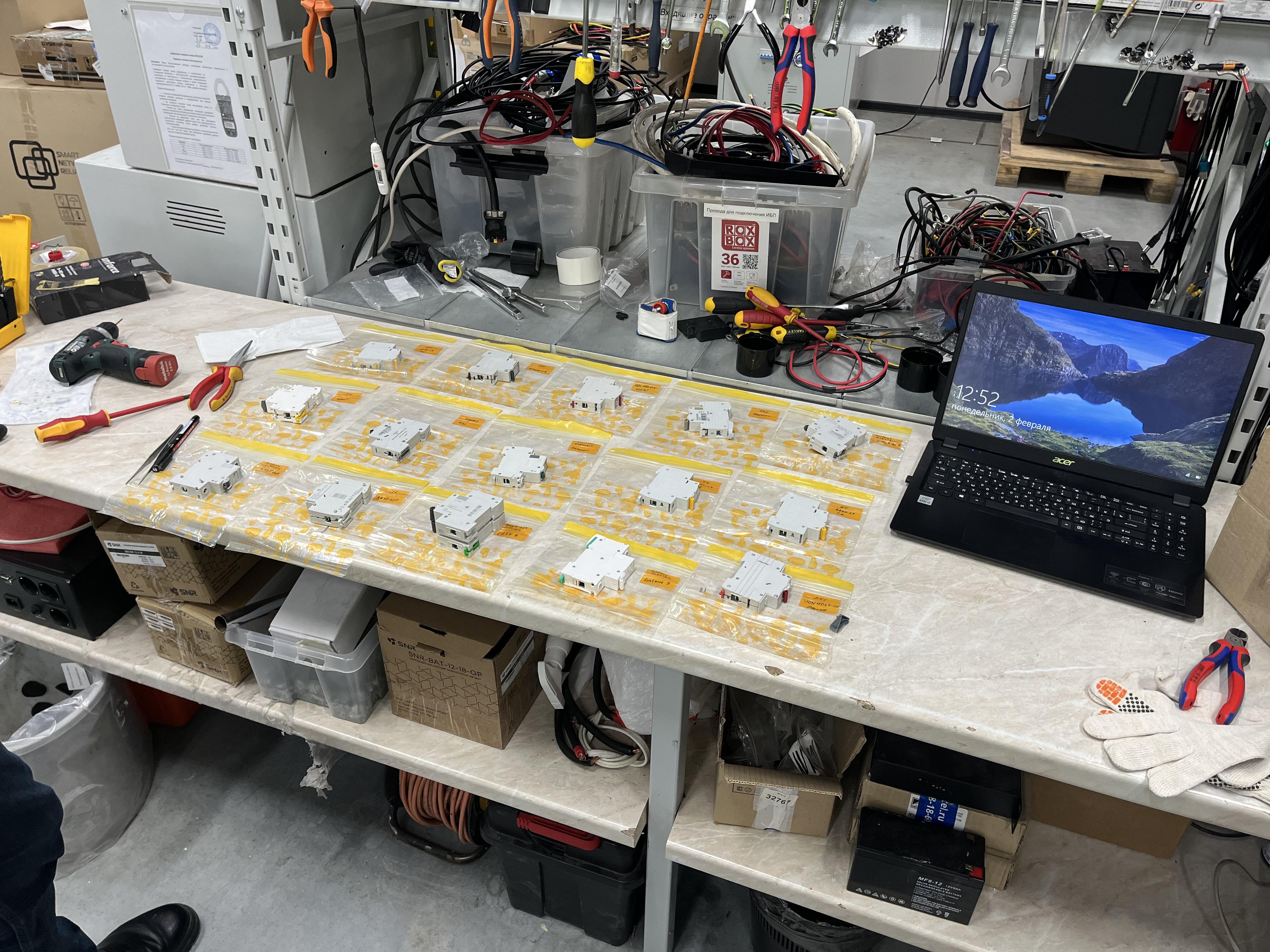

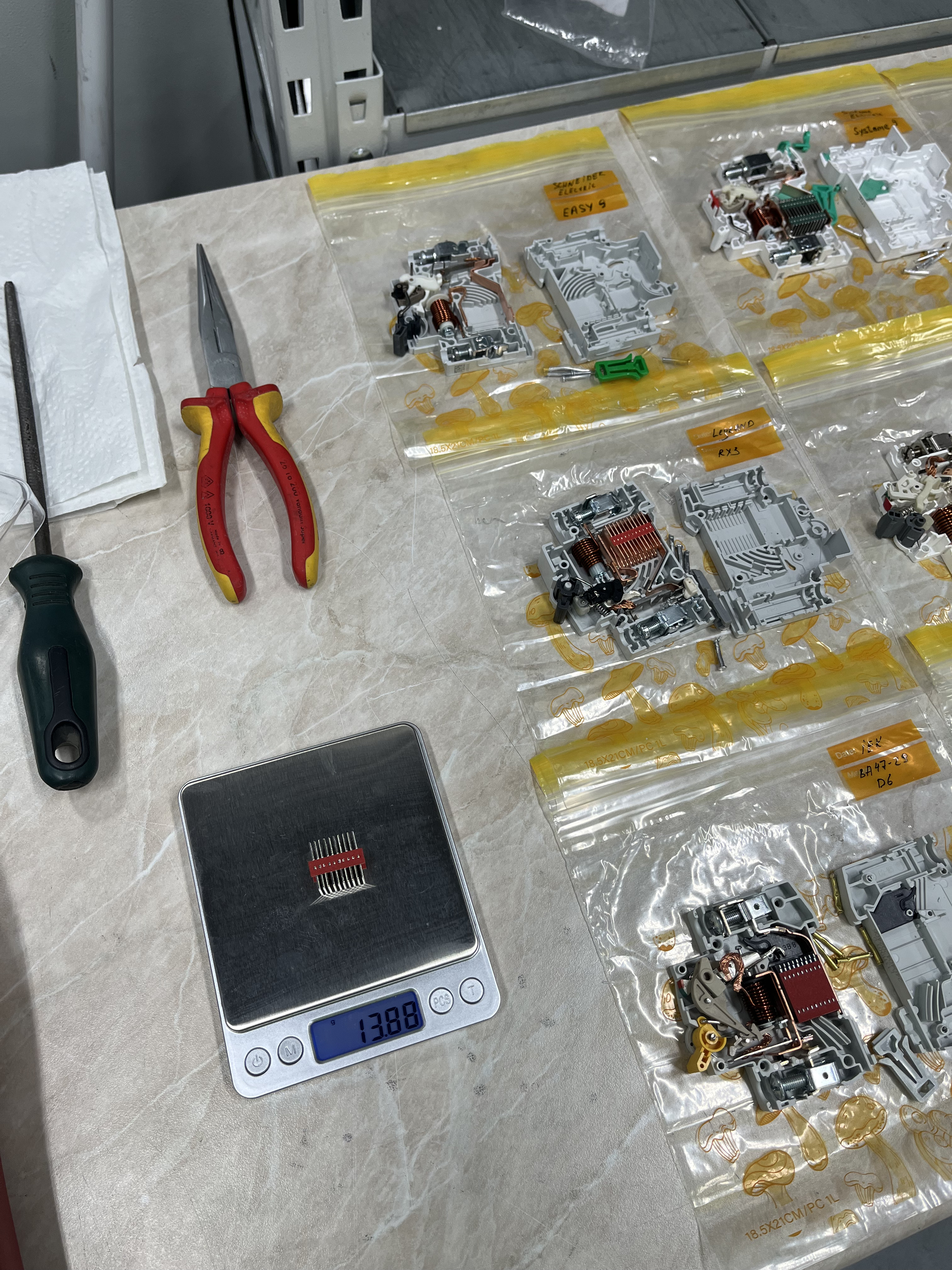

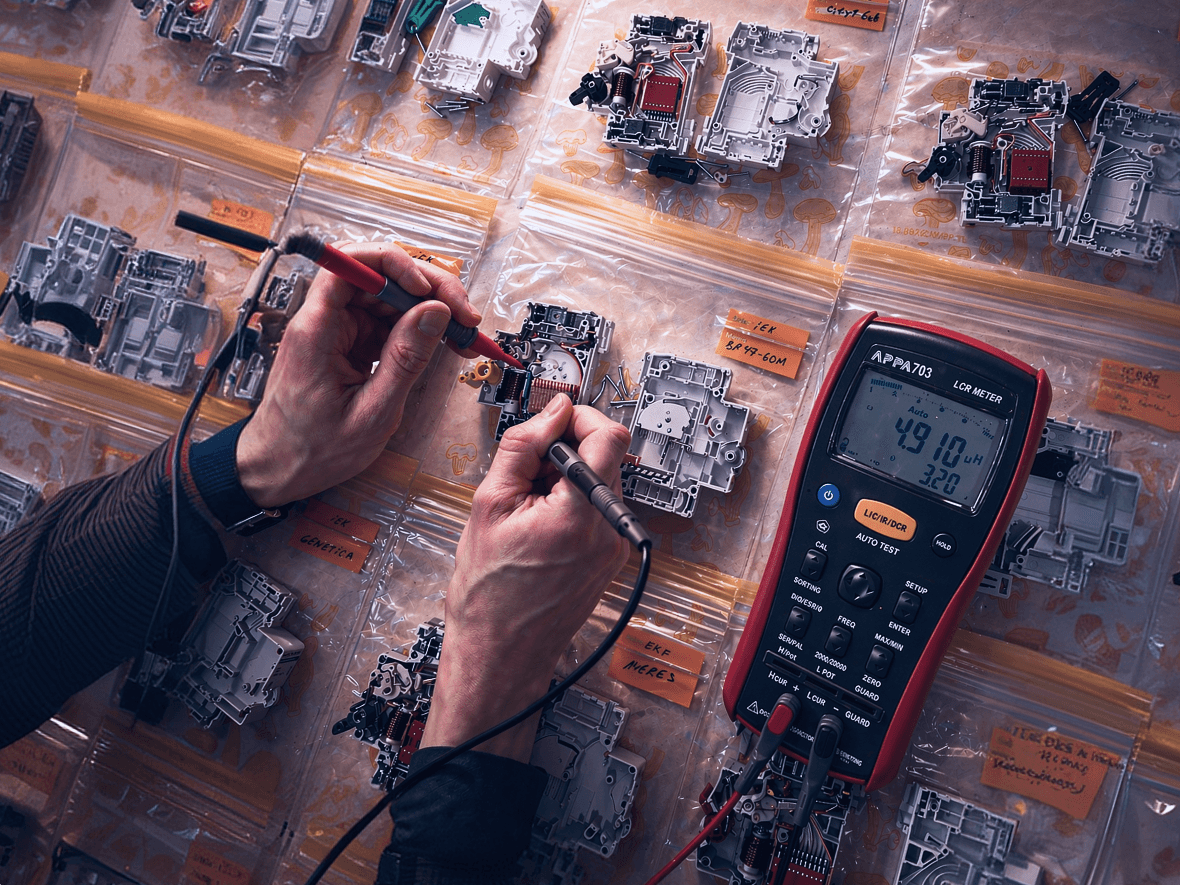

Используемое оборудование:
Порядок проведения анализа:
Рисунок 1. Строение АВ

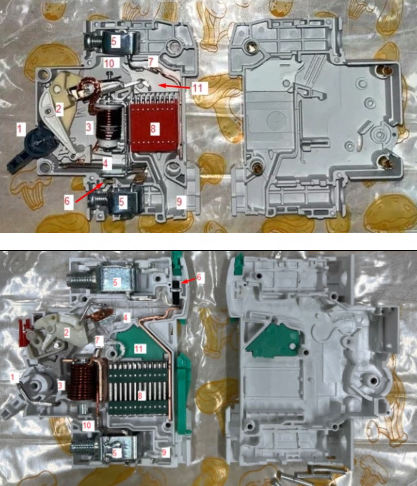

Схема с обозначениями:
1 — Рукоятка ручного включения и отключения. 2 — Механизм, соединенный с подвижным контактом. 3 — Электромагнит для срабатывания при коротком замыкании. 4 — Биметаллическая пластина. 5 — Силовые клеммы. 6 — Регулировочный винт заводской подстройки теплового расцепителя. 7 — Токовые контакты. 8 — Дугогасительная камера. 9 — Канал отвода непогасшей дуги. 10 — Подвижный якорь электромагнита. 11 — Металлические пластины или ребра для направления дуги.

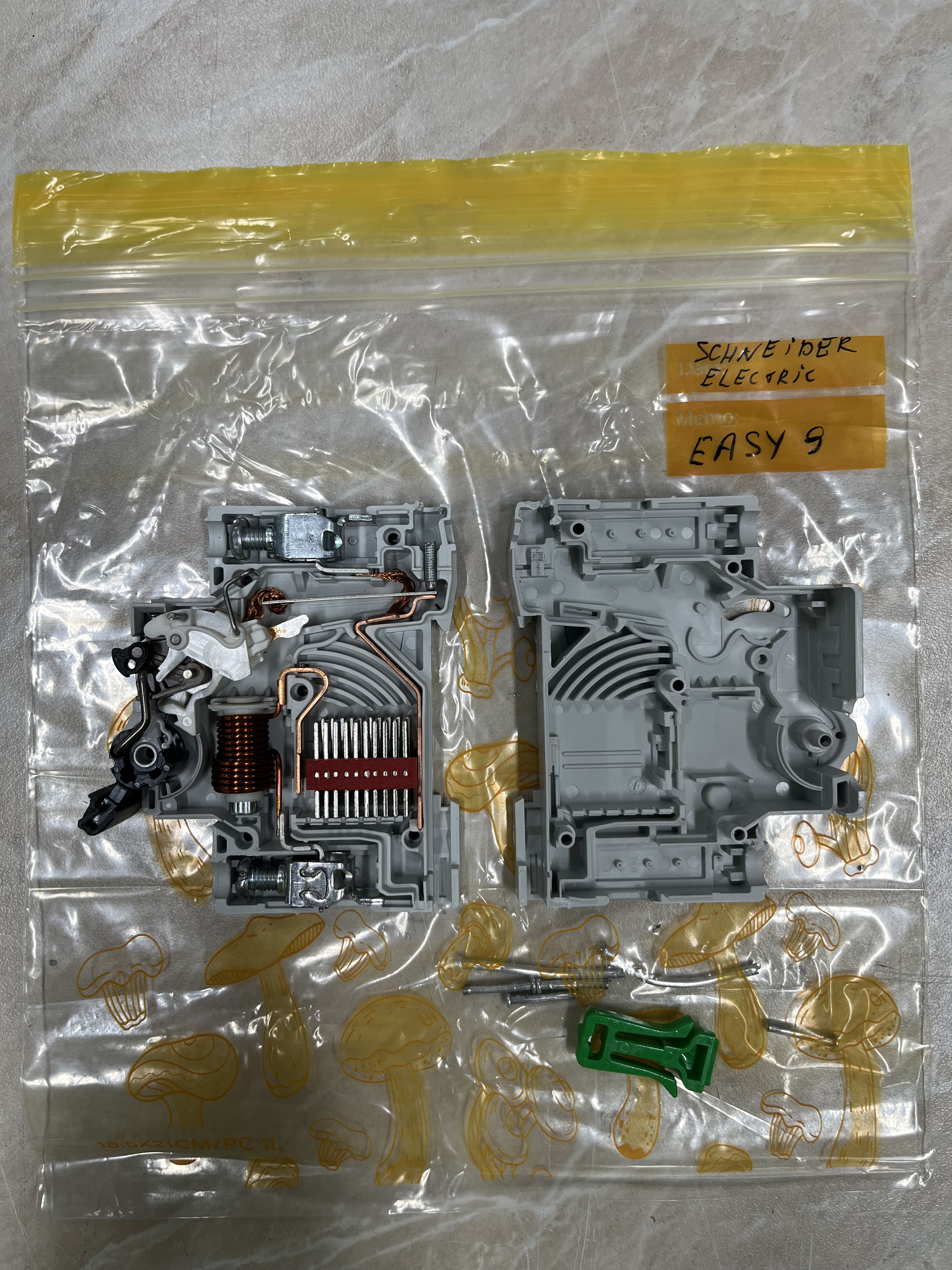

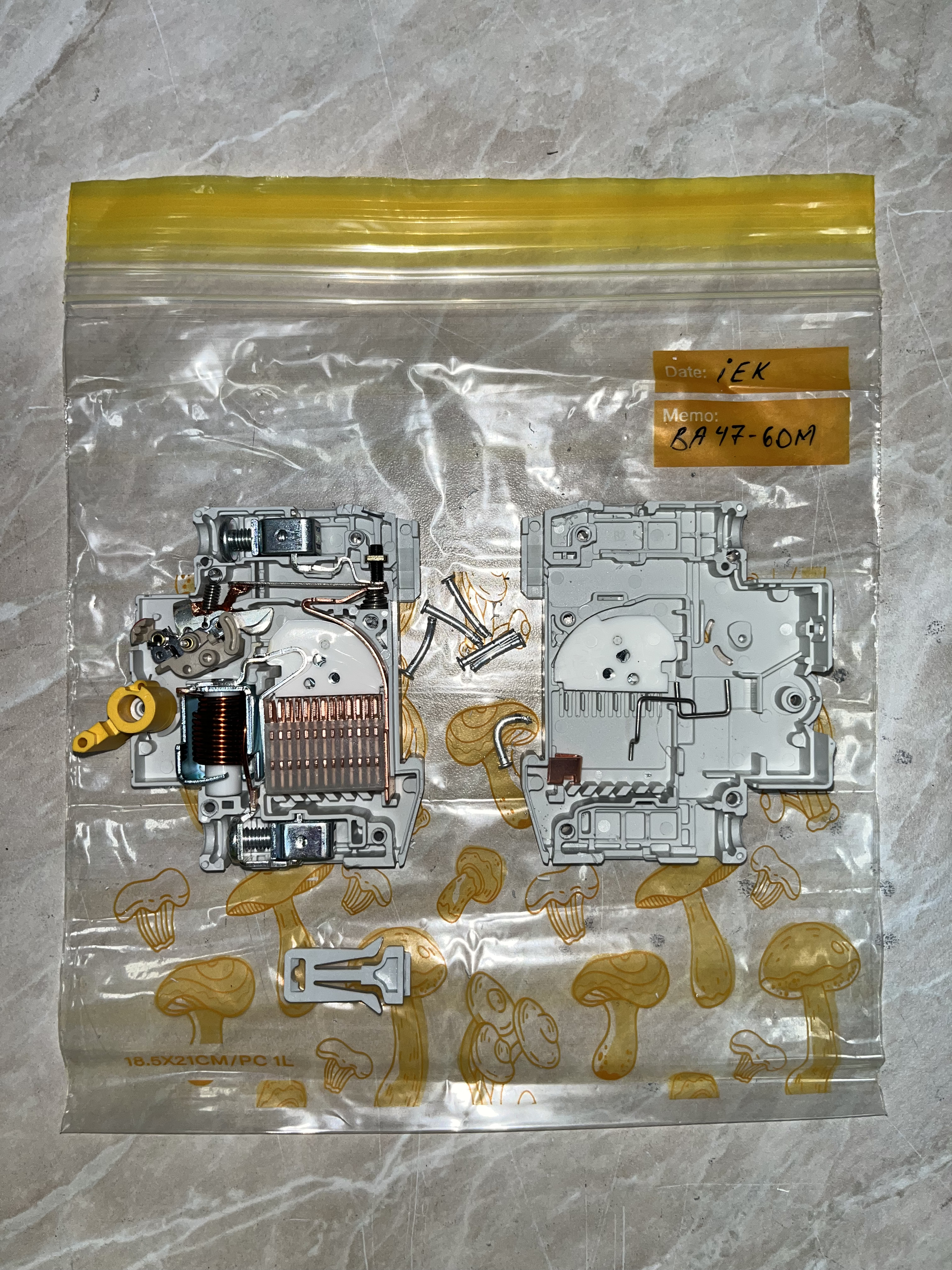

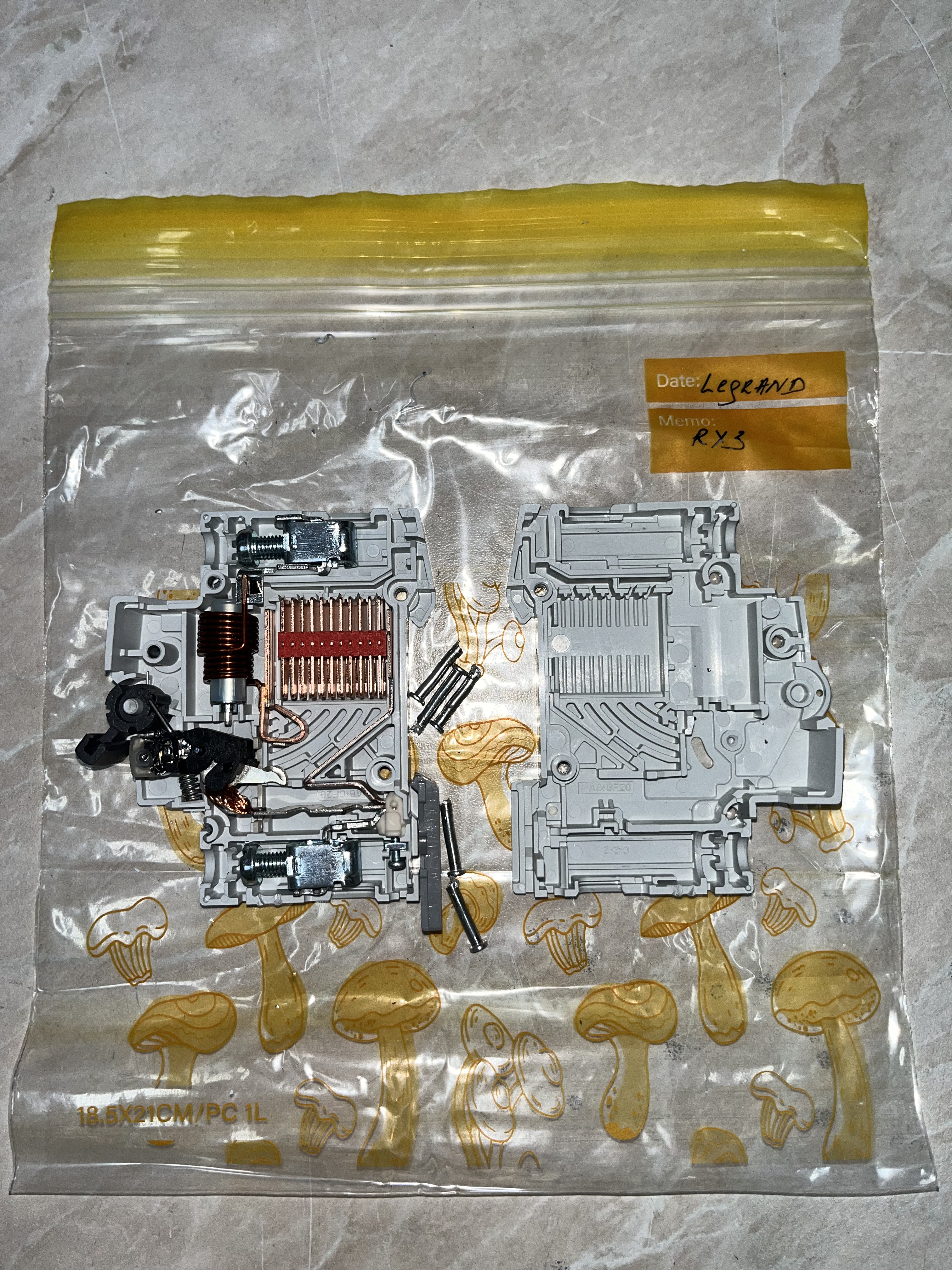

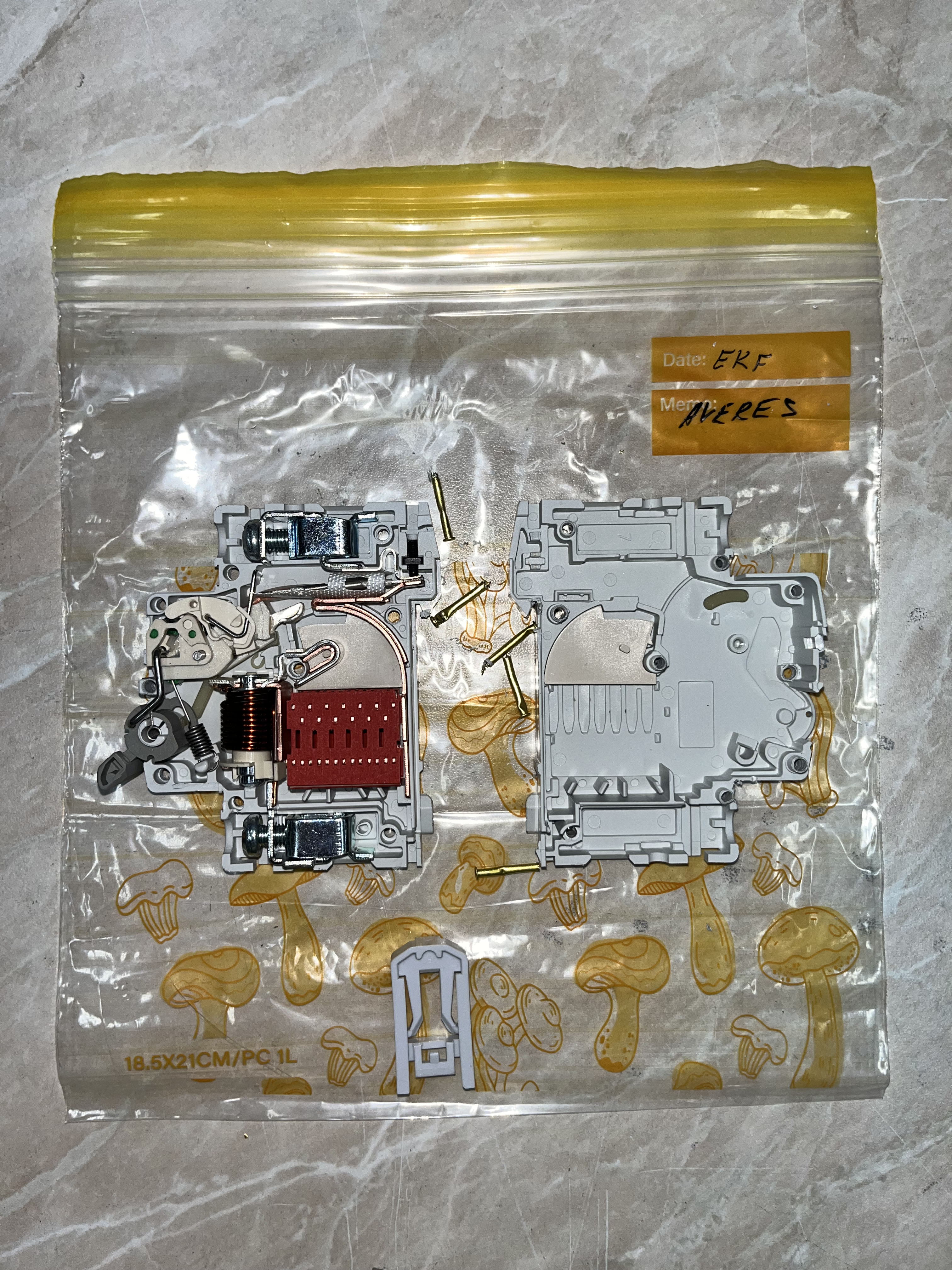

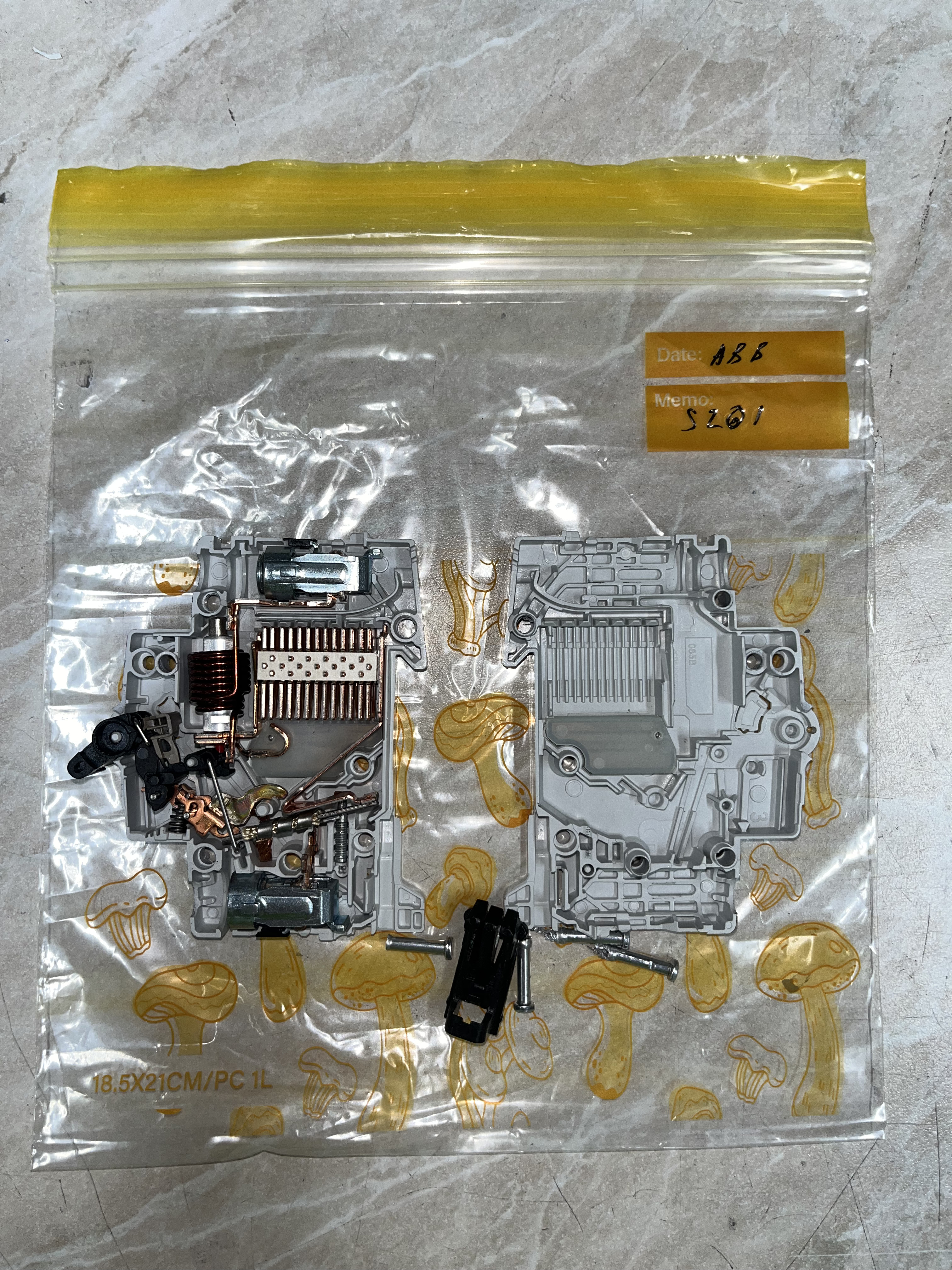

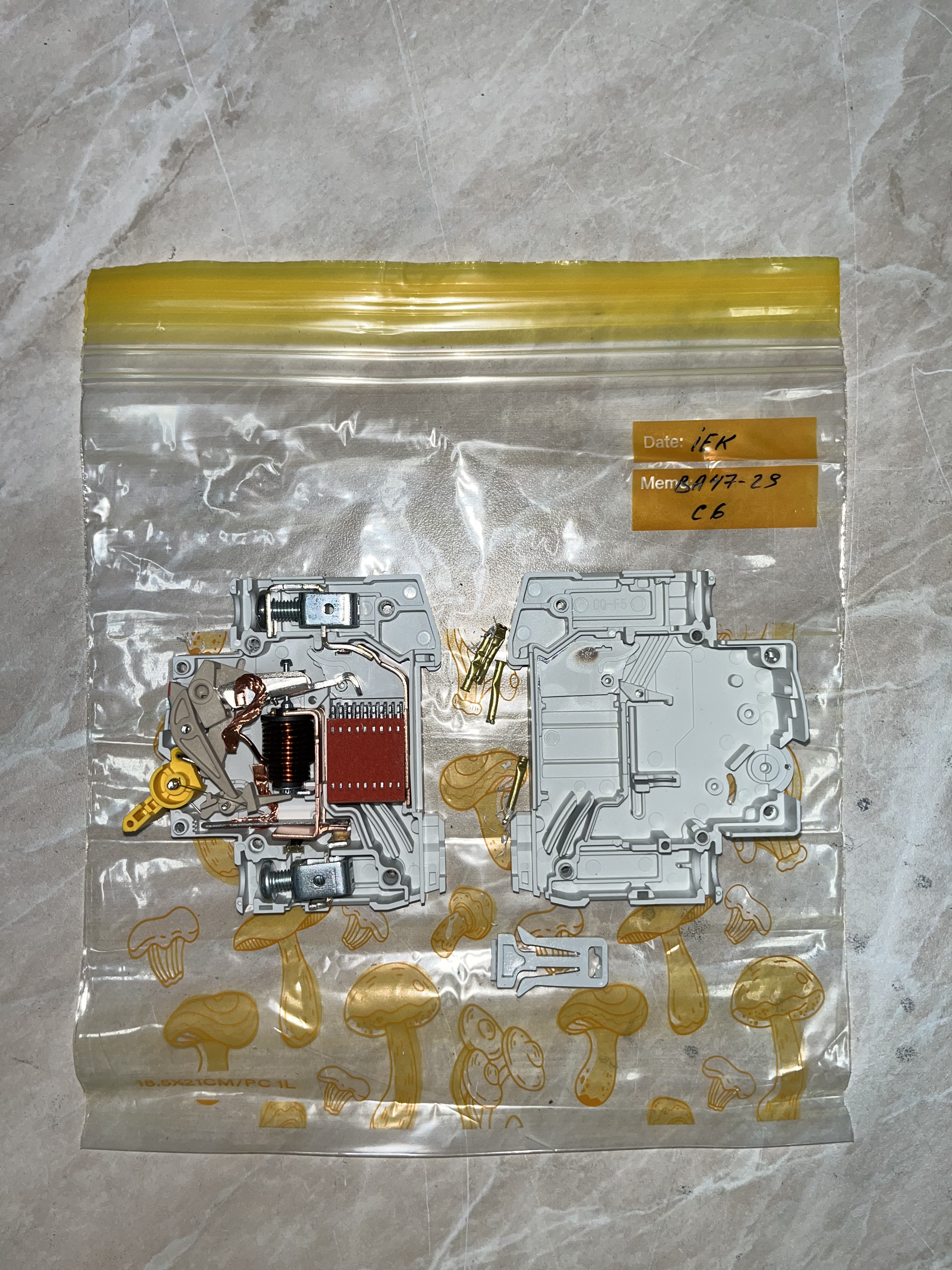

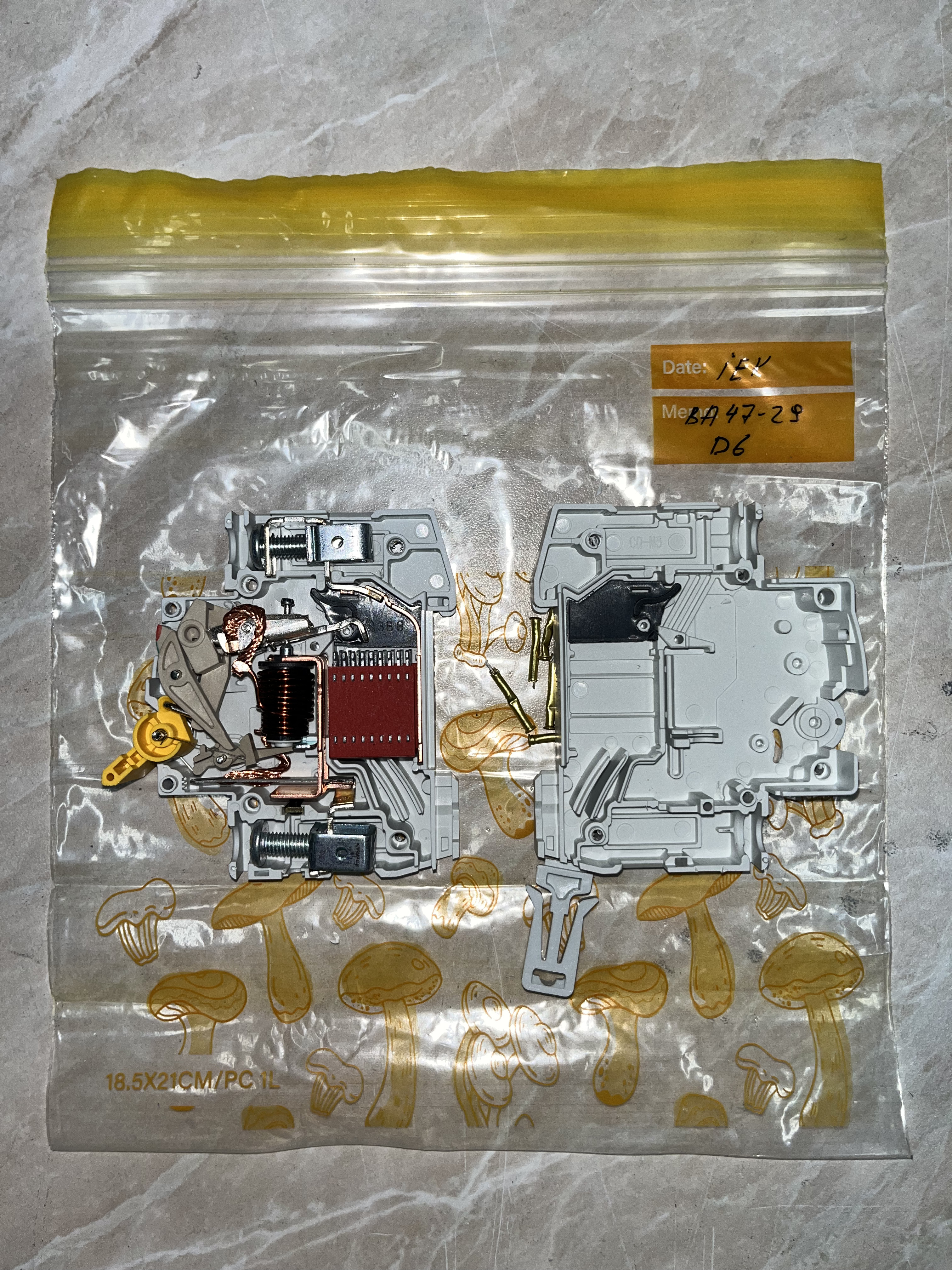

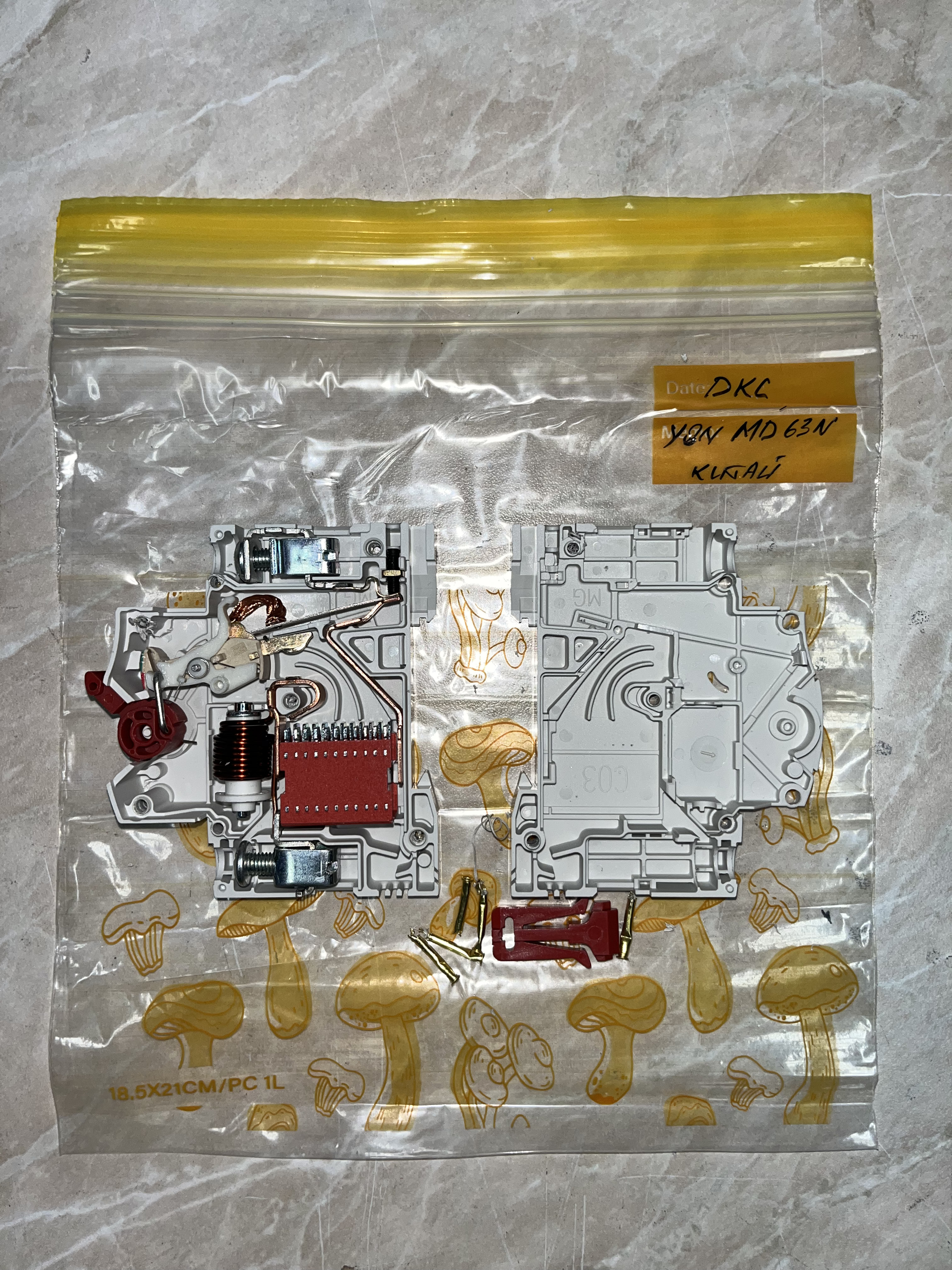

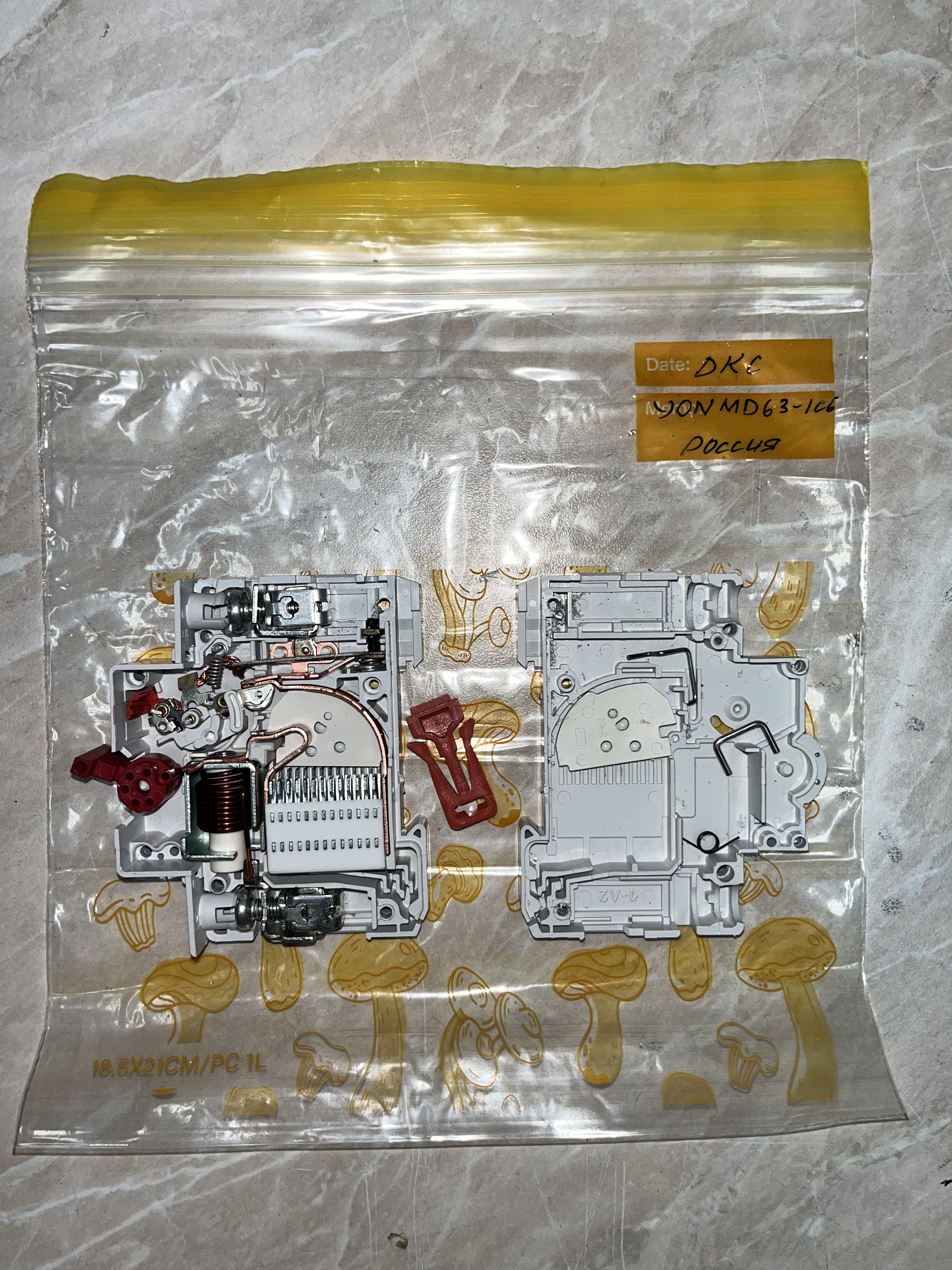

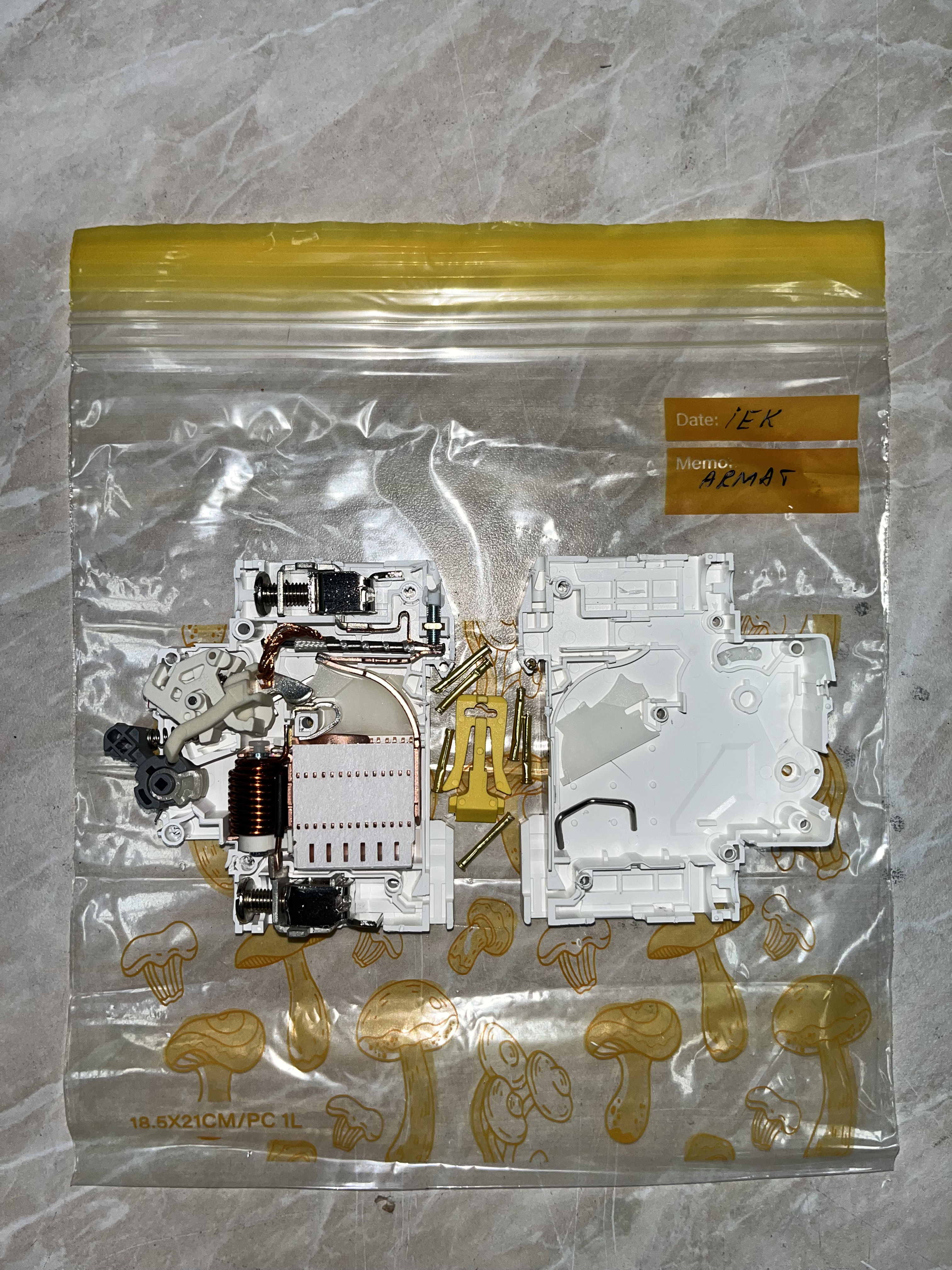

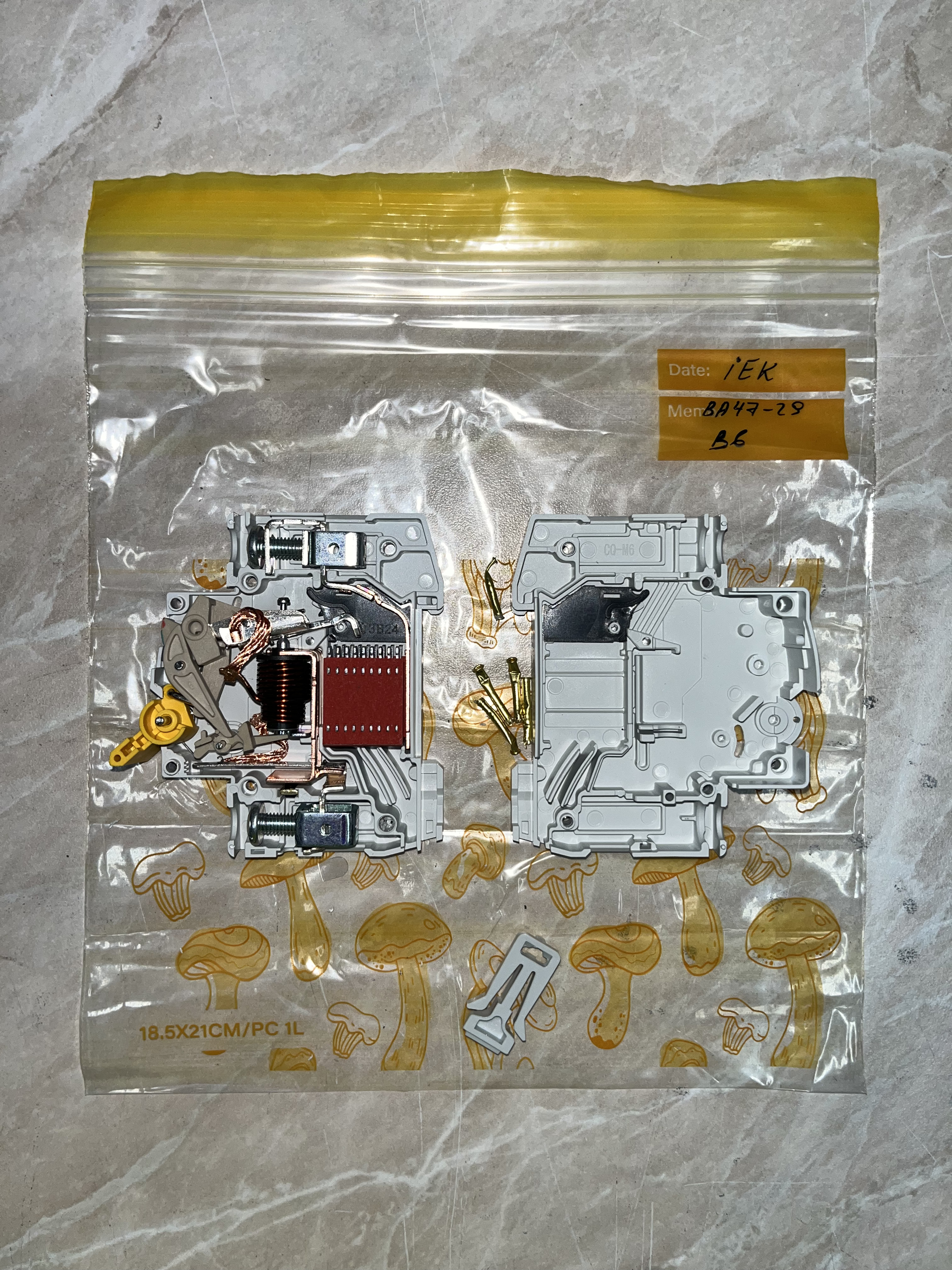

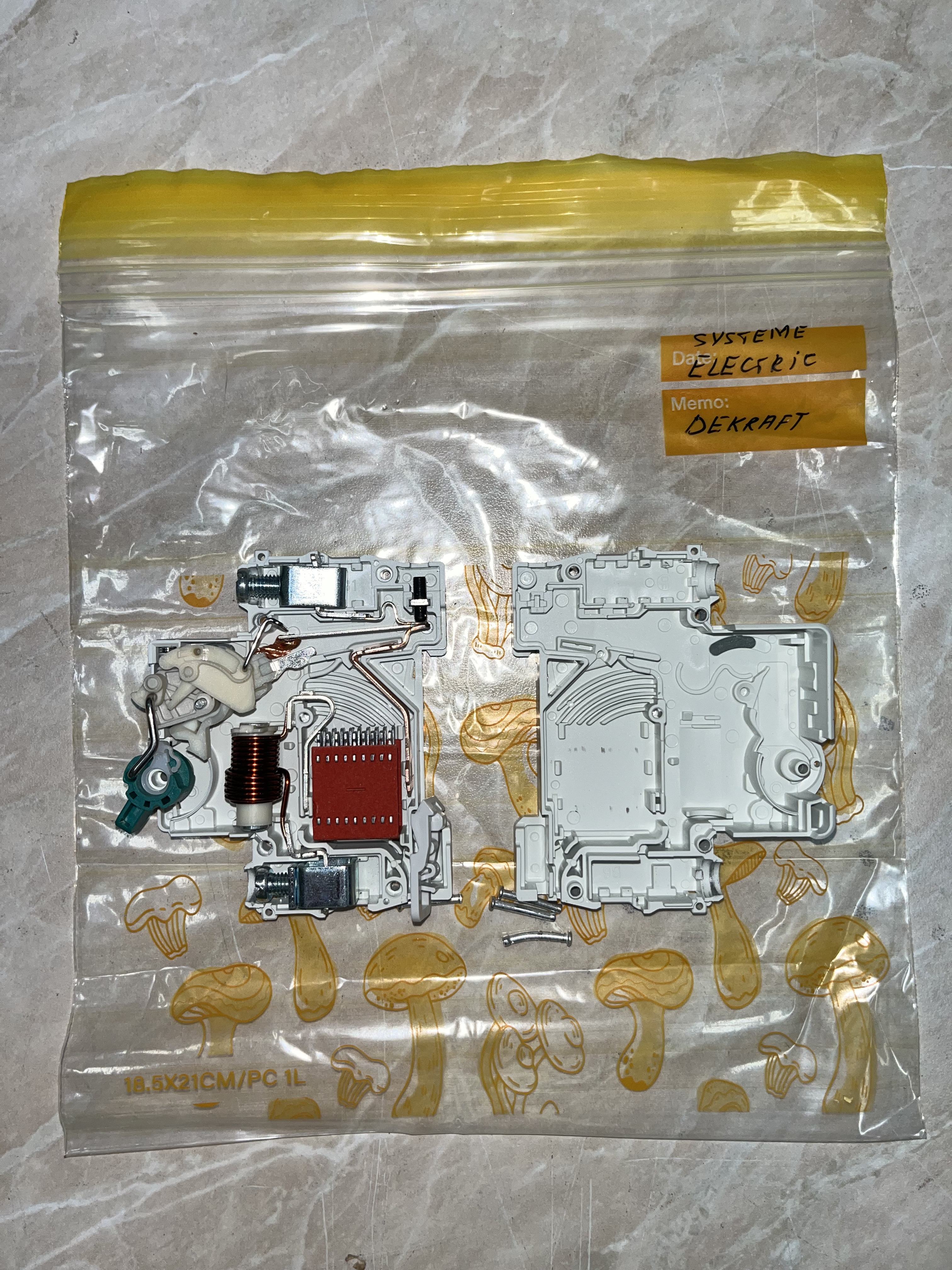

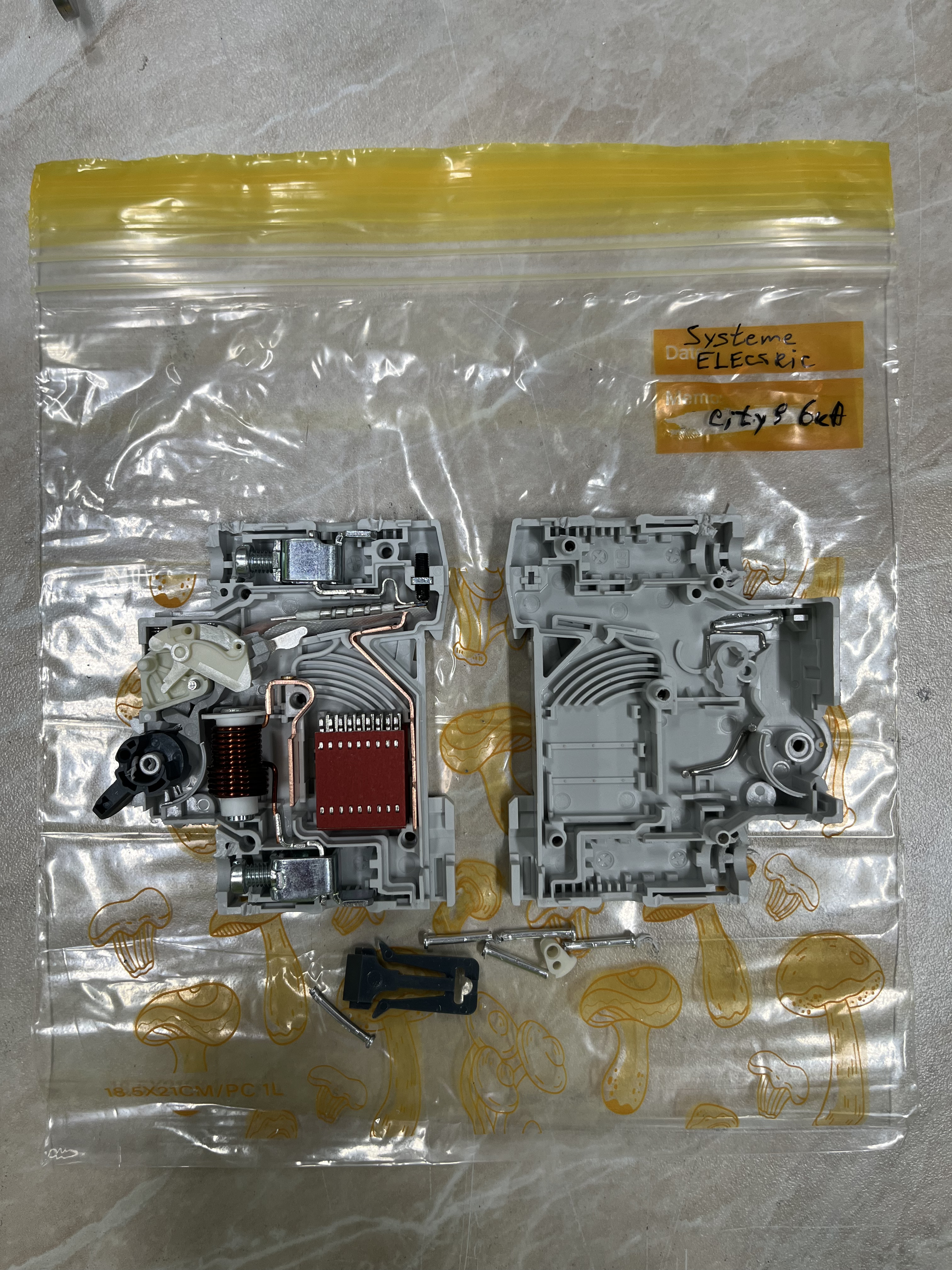

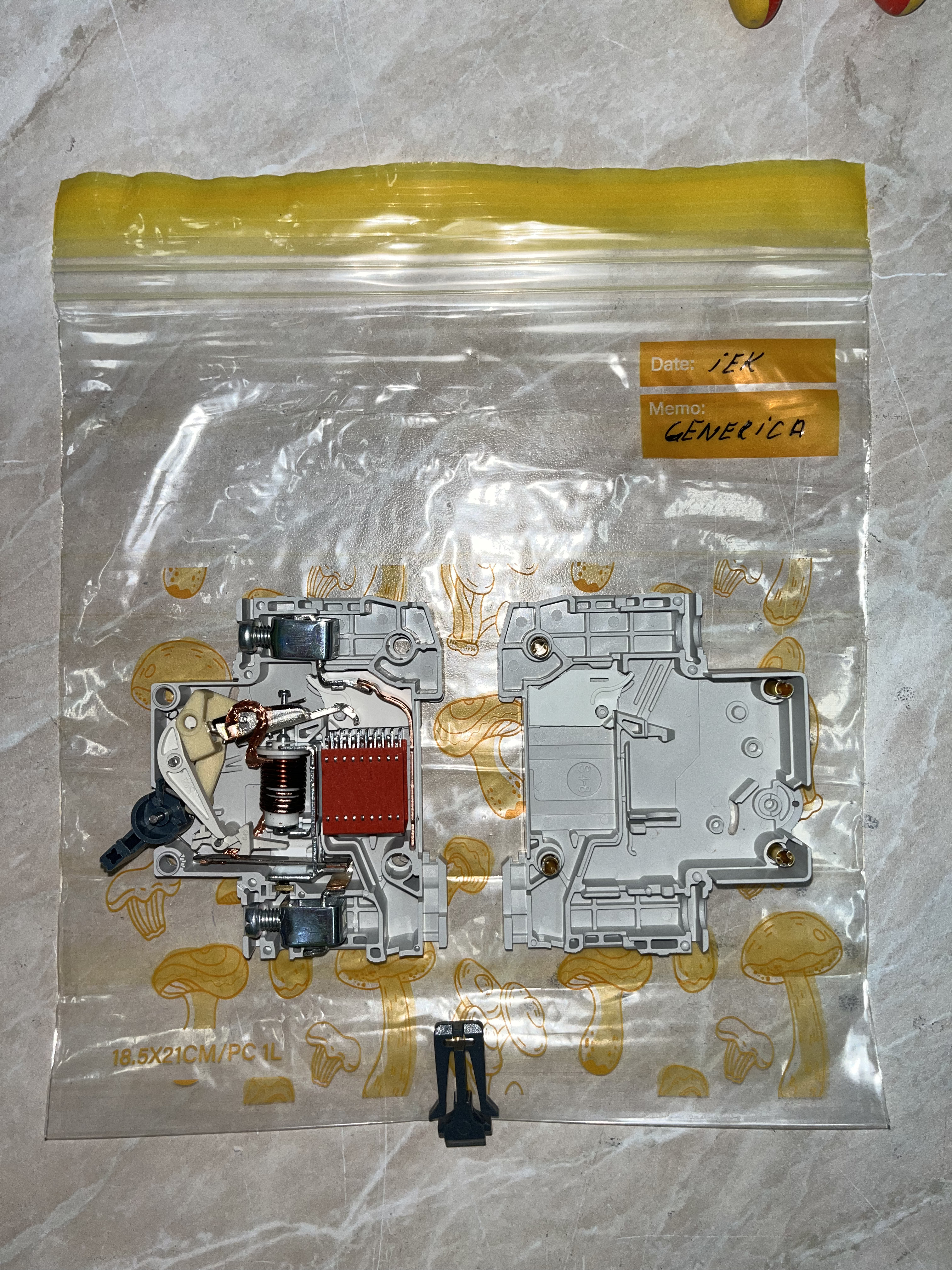

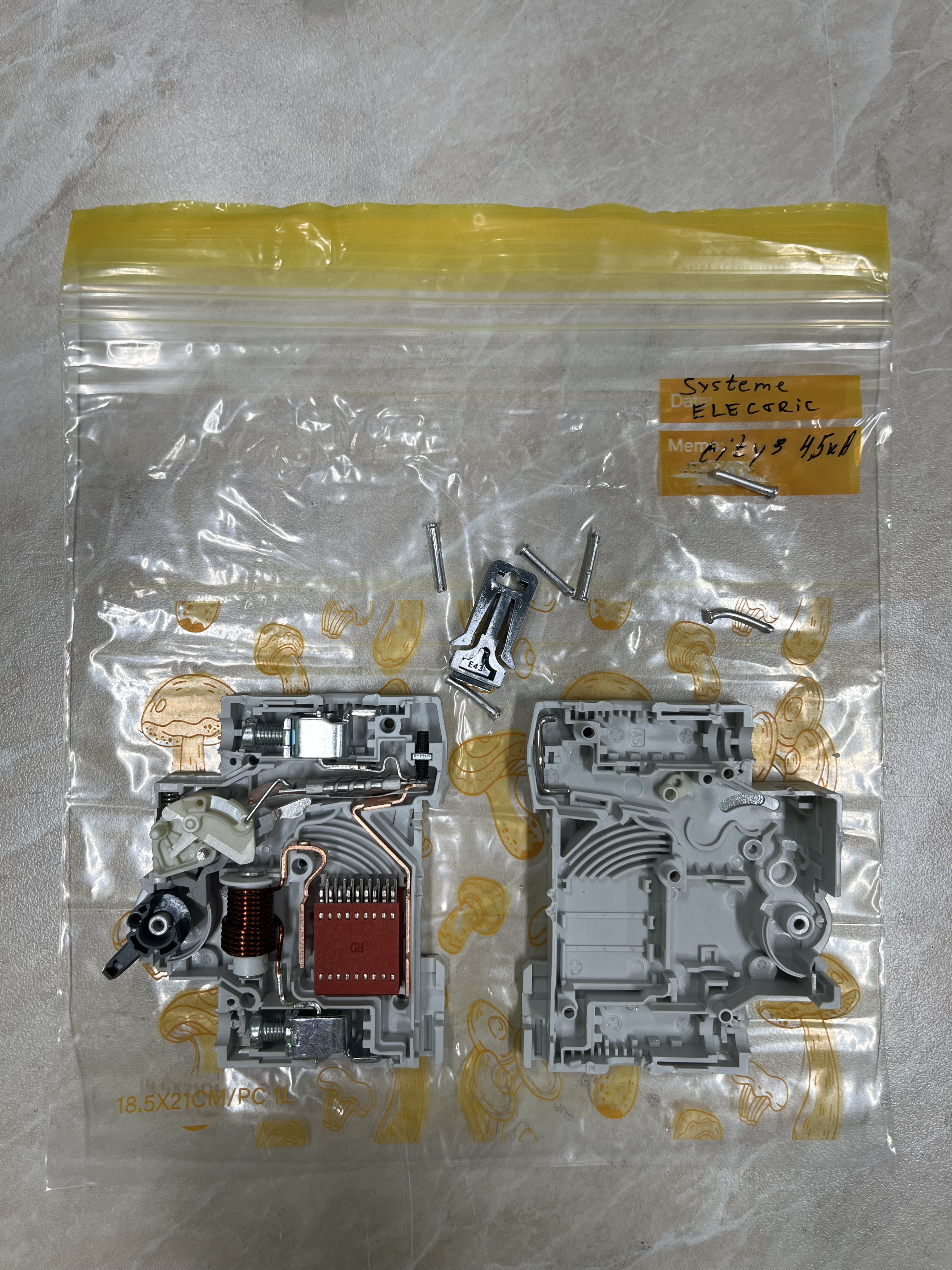

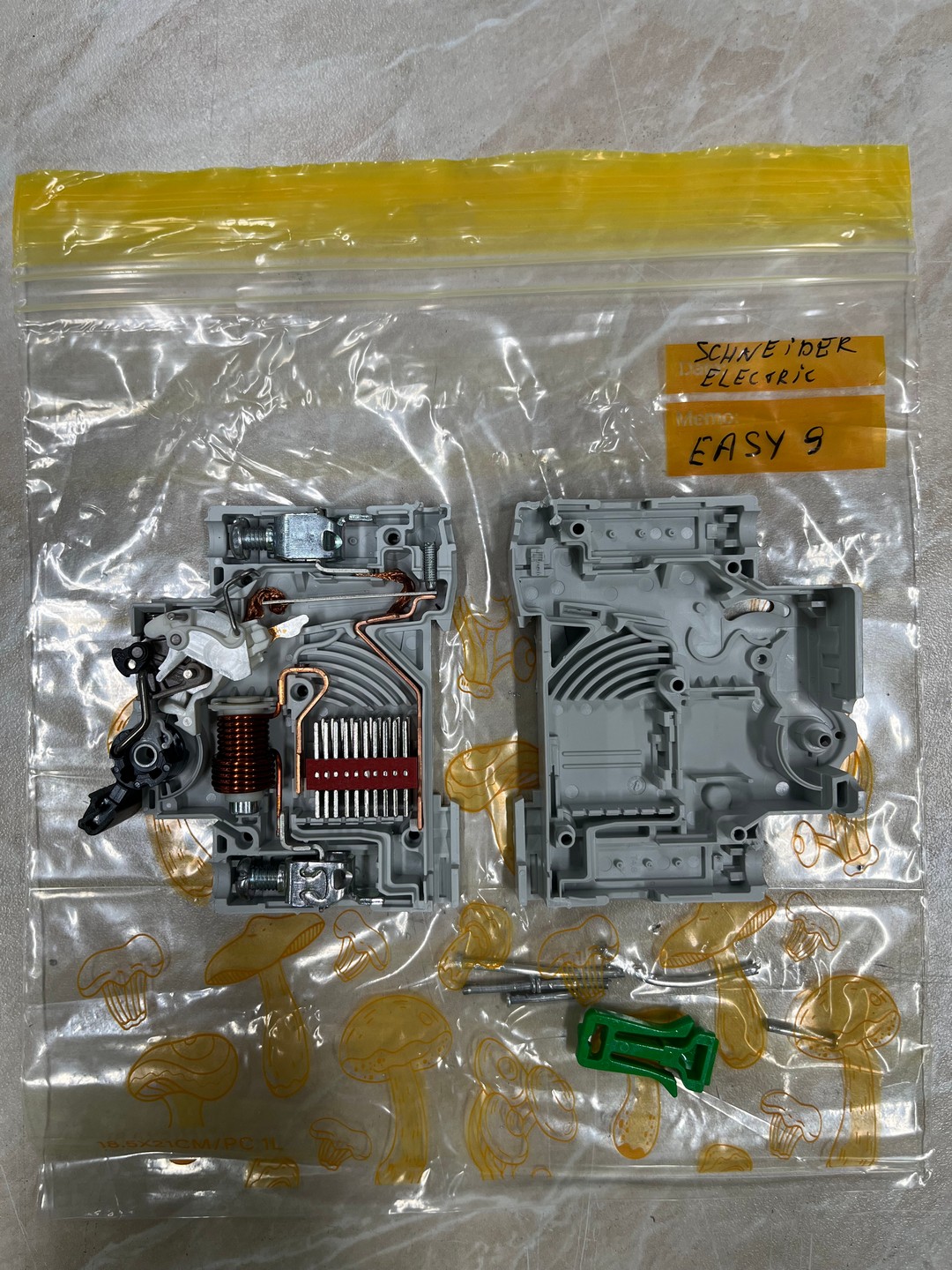

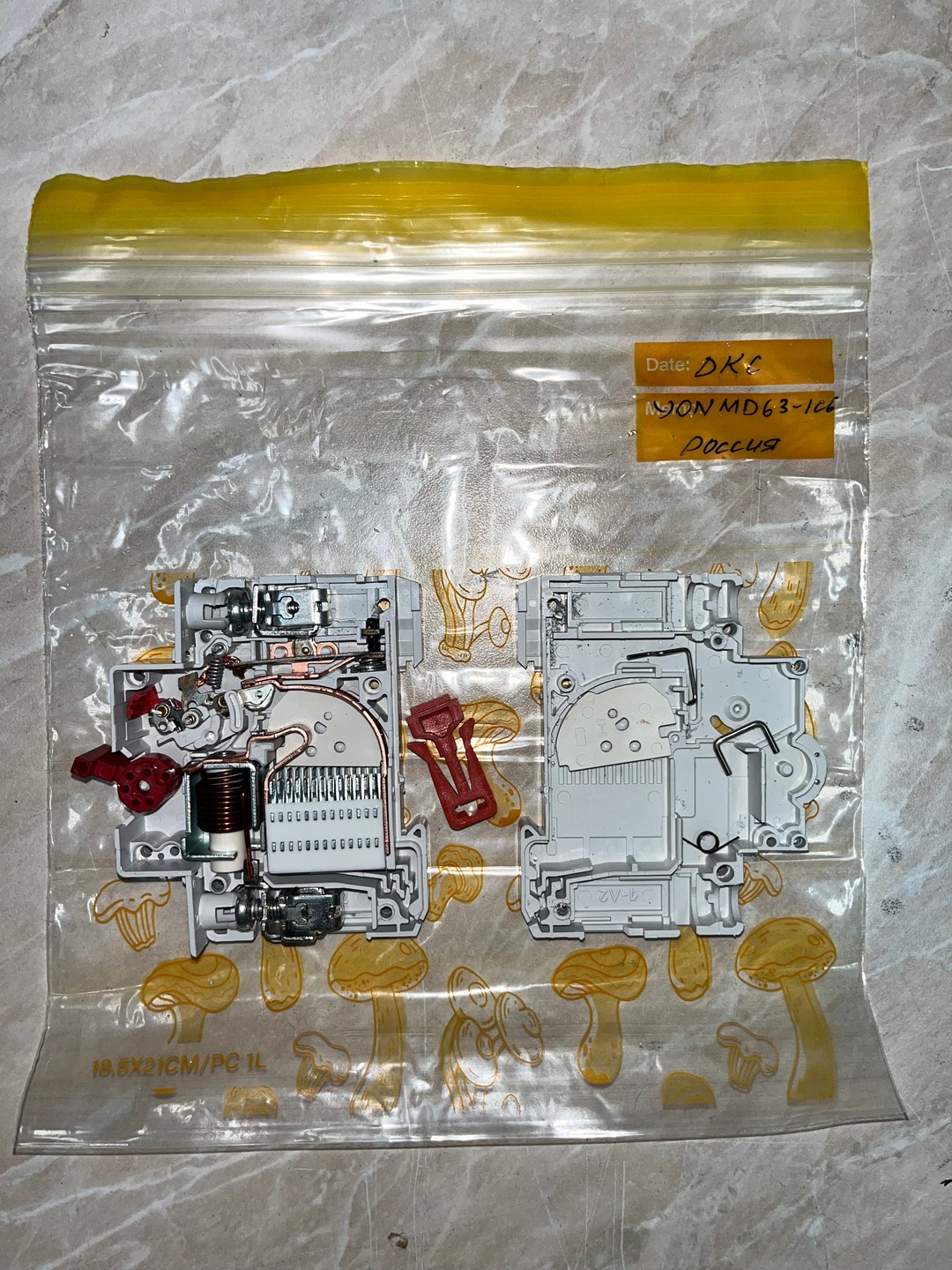

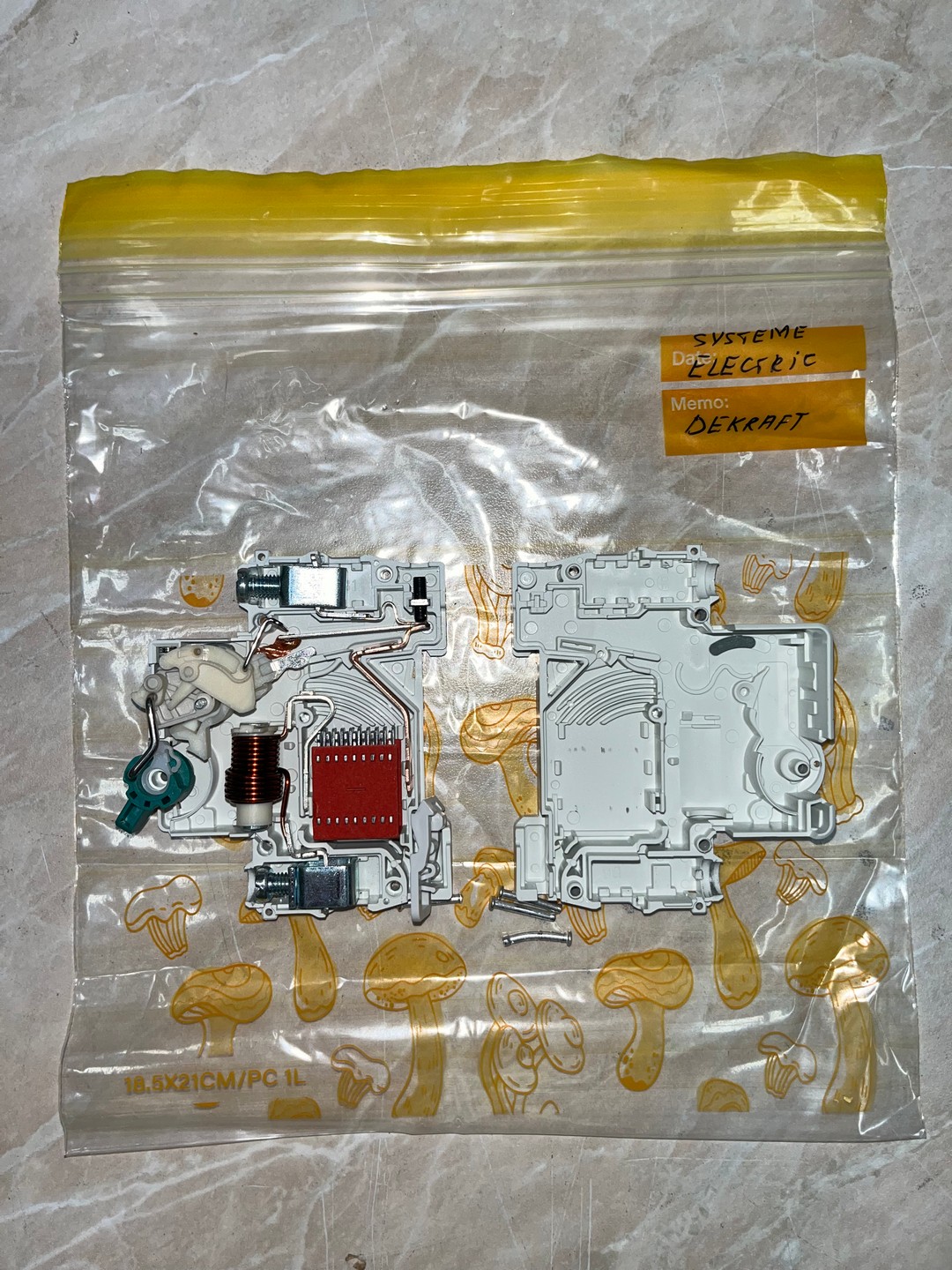

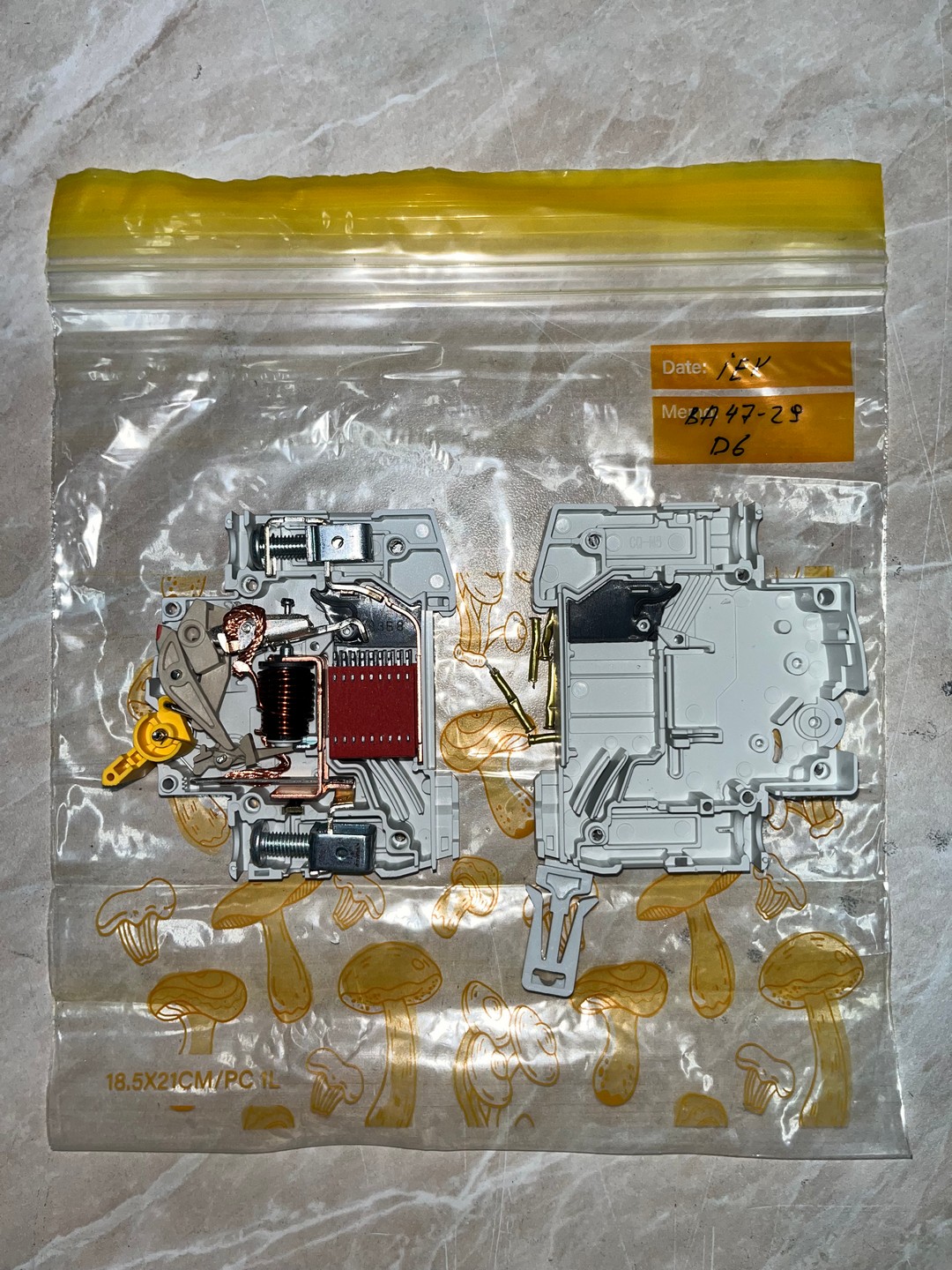

Фотографии АВ в разобранном виде.
Для удобства анализа ключевые результаты сведены в Таблицу 1.

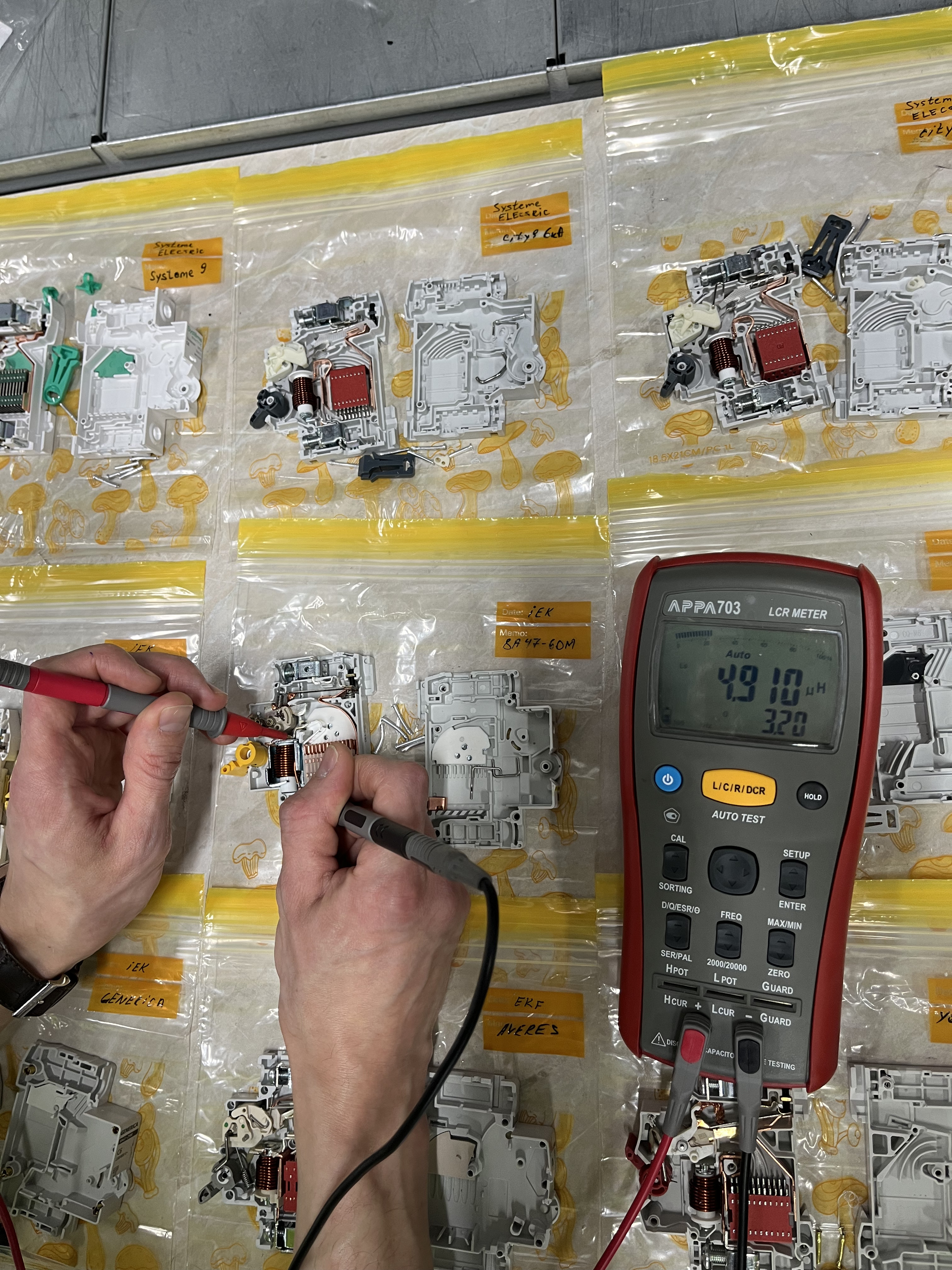

Индуктивность катушки является ключевым параметром, косвенно указывающим на количество витков (N). В сочетании с измеренным ранее током срабатывания (I) она позволяет оценить магнитодвижущую силу (МДС = I × N), необходимую для втягивания якоря.
Ключевое наблюдение в линейке IEK ВА47-29 (B6/C6/D6):
Анализ трех идентичных по конструкции аппаратов, отличающихся только электромагнитной характеристикой, показал неожиданный результат:
Вывод: У данного производителя переход от характеристики «B» к «C» практически не отразился на конструкции катушки (индуктивность и сопротивление идентичны). Различие в уставках срабатывания (3–5·Iн для «B» и 5–10·Iн для «C») достигается, скорее всего, за счет различной жесткости возвратной пружины или иной настройки механизма. Характеристика «D» (10–20·Iн) уже потребовала некоторого уменьшения индуктивности (меньше витков), что логично для смещения порога вверх.
Ключевая аномалия — ВА47-60М (IEK):
Образец продемонстрировал самую высокую индуктивность (9,9 мкГн) и самый низкий измеренный ток срабатывания (27,5 А). Это прямо указывает на конструктивную причину брака: аномально большое число витков катушки. Для создания необходимой для срабатывания магнитодвижущей силы (МДС) при большом количестве витков (N) требуется меньший ток (I = МДС / N). Некорректная калибровка или брак пружины усугубили эту ситуацию, приведя к выходу за нижнюю границу стандарта.
Общая закономерность:
Отсутствие строгой линейной связи между L и I у других моделей подтверждает, что итоговый порог срабатывания — это результат баланса трёх факторов:
Например, при схожей индуктивности (~7,0 мкГн) Easy 9 срабатывает при 56 А, а Armat — при 39 А, что свидетельствует о более тугой пружине у Schneider Easy 9.
Масса и количество отсеков камеры напрямую коррелируют с заявленной предельной отключающей способностью (Icn) и потенциальным ресурсом.
Качественный тест с йодом выявил наличие серебра в контактной напайке у моделей ABB S201 C6, Schneider Easy 9 и Systeme Electric Systeme9. Это серьёзное технологическое преимущество:
Важное уточнение по методике испытаний
При интерпретации результатов, особенно касающихся времени срабатывания теплового расцепителя, необходимо учитывать ключевое отклонение нашей методики от ГОСТ Р 50345-2010.
В нашем тестировании использовался ток 1,4·Iном вместо нормированных 1,45·Iном.
Systeme Electric Systeme9 и ABB S201 (время >60 мин): При испытании током 1,45·Iном их время срабатывания могло бы уложиться в нормативный час. Таким образом, их классификация как аппаратов с «вялым» срабатыванием может быть частично обусловлена нашей методикой. Тем не менее, даже с учётом этого, их тепловая характеристика является одной из самых «холодных» в выборке.
Вывод для читателя: Указанное отличие методики не отменяет проведённого сравнительного анализа, но требует особой осторожности при интерпретации абсолютных значений времени срабатывания, особенно для моделей, показавших результаты вблизи верхней временной границы. Сравнительный рейтинг нагрева и стабильности характеристик при этом остаётся полностью корректным.

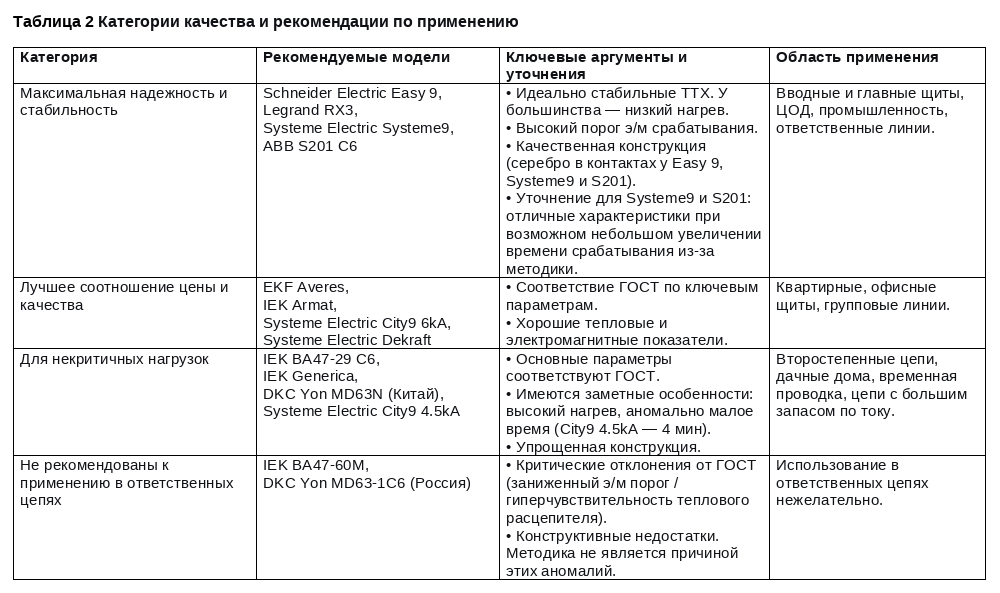

1. Приоритет — назначение линии:
2.Особенности моделей:
3. Конструкция — индикатор долговечности:
Массивная дугогасительная камера (ABB S201, IEK Armat) и наличие серебра в контактах (Schneider, ABB, Systeme9) — это прямые признаки повышенного коммутационного ресурса и стабильности. Учитывайте это для сетей с повышенной вероятностью коротких замыканий.
4. Контроль качества обязателен:
Обнаружение отступлений от стандарта и нестабильных образцов в массовых партиях (IEK ВА47-60М, DKC Yon MD63-1C6) свидетельствует о необходимости выборочного входного контроля при крупных закупках, особенно для проектных решений.
5. Специфика выбора:
Если для вашего проекта критично точное соответствие времени срабатывания при 1,45·Iном, к результатам для моделей, показавших время, близкое к 60 минутам (например, Systeme Electric Systeme9, ABB S201), следует относиться с осторожностью. Рекомендуется их дополнительная проверка или выбор моделей с большим запасом (Easy 9, RX3, Averes), чьи результаты однозначно укладываются в норму даже при слегка заниженном токе.
6. Отклонение от стандарта, вне зависимости от методики:
Выявленные критические отклонения (ВА47-60М, Yon MD63-1C6) носят столь ярко выраженный характер, что не могут быть объяснены отличием в 0,05·Iном. Эти модели демонстрируют фундаментальное несоответствие, подтверждённое и конструктивным анализом.
Настоящее исследование предоставляет ценные сравнительные данные, полученные в единых, контролируемых условиях. Уточнение по методике подчёркивает важность деталей при интерпретации абсолютных значений, но не снижает практической ценности выводов для инженерного выбора.
Главный итог остаётся неизменным: существует значительный разброс в качестве и характеристиках АВ, имеющий под собой конструктивную основу. Ответственный выбор, основанный на подобных тестах и понимании их условий, является краеугольным камнем проектирования надёжной электроустановки.
На основе полученных данных наблюдается несколько важных закономерностей, объясняющих различия в поведении автоматических выключателей.
Данный образец демонстрирует наиболее яркое несоответствие между конструкцией и заявленными характеристиками:
Факт из первой части: порог срабатывания электромагнитного расцепителя составил 27,5 А при норме для характеристики «C» от 30,9 до 61,8 А.
Факт из текущего исследования: катушка этого АВ имеет максимальную измеренную индуктивность — 9,9 мкГн.
Техническое объяснение:
Роль индуктивности: Высокая индуктивность катушки (L) косвенно указывает на большое количество витков (N). Индуктивность соленоида приближенно пропорциональна квадрату числа витков.
Физика срабатывания: В момент короткого замыкания соленоид должен создать магнитное поле, достаточное для преодоления силы возвратной пружины и втягивания сердечника (якоря). Сила этого поля определяется магнитодвижущей силой (МДС), которая равна произведению тока (I) на число витков (N): МДС = I × N.
Причина аномалии: Для срабатывания механизма требуется определённое значение МДС. Если число витков (N) аномально велико (что подтверждается высокой индуктивностью), то для создания необходимой МДС потребуется меньший ток (I). Таким образом, конструктивная особенность (большое N) при стандартной или ослабленной жесткости пружины напрямую приводит к заниженному порогу срабатывания.
Вывод по ВА47-60М: Аномально высокое число витков катушки является наиболее вероятной конструктивной причиной выявленного в первой части тестирования несоответствия ГОСТ Р 50345-2010. Это указывает на дефект калибровки или конструкторскую ошибку в настройке данного конкретного образца или партии.
Общая зависимость по электромагнитным расцепителям:
Анализ остальных образцов показывает более сложную картину, где на порог срабатывания влияет комбинация факторов:
Индуктивность (число витков): задаёт базовый коэффициент преобразования тока в магнитное усилие.
Жёсткость возвратной пружины: определяет необходимое усилие для срабатывания.
Масса и ход якоря: влияют на инерционность механизма.
Например, модели с близкими значениями индуктивности (~7,0 мкГн) демонстрируют разный ток срабатывания: Schneider Easy 9 — 56,0 А, а IEK Armat — 39,0 А. Это различие, вероятно, обусловлено более тугой пружиной в первом случае.
Конструкция камеры напрямую связана с одним из ключевых параметров АВ — предельной отключающей способностью (Icn), которая указывается в килоамперах (кА, например, 4,5 кА или 6 кА).
Наблюдаемая зависимость: Образцы с большей массой и количеством отсеков дугогасительной камеры, как правило, позиционируются в более высоком ценовом и техническом сегменте.
Например: IEK Armat (22,19 г, 14 отсеков) и ABB S201 (19,52 г, 13 отсеков) имеют массивные камеры, рассчитанные на эффективное дробление и охлаждение электрической дуги.
Следствие: такие АВ потенциально могут надёжнее отключать более высокие токи короткого замыкания и имеют больший коммутационный ресурс.
Вывод: Разброс в массе и конструкции дугогасительных камер наглядно иллюстрирует разницу в применяемых технологиях и запас прочности, заложенный производителями в разных линейках.
Для наглядности ниже представлена схематичная диаграмма, отражающая зависимость между индуктивностью катушки и измеренным порогом срабатывания электромагнитного расцепителя.

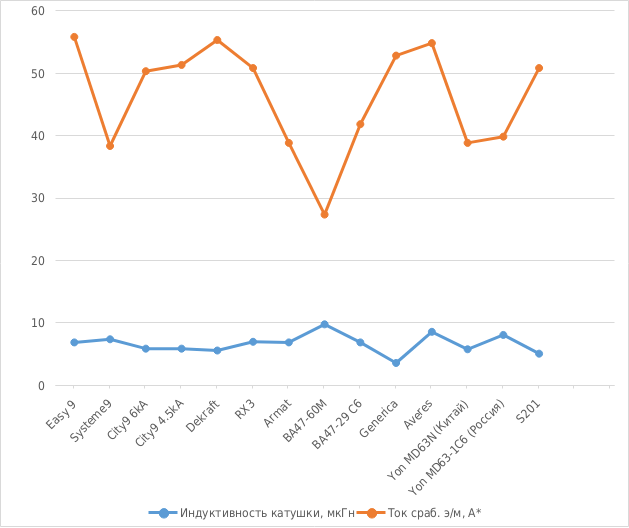

Рисунок 18. Демонстрация зависимости индуктивности катушки электромагнитного расцепителя от измеренного порога срабатывания.
(На графике видны точки всех моделей. Аномалия ВА47-60М (высокая L, низкий I) явно выбивается из общей группы.)
Диаграмма демонстрирует отсутствие прямой линейной зависимости, подтверждая, что ток срабатывания определяется не только индуктивностью, но и другими механическими факторами (пружина, якорь).
Проведённый анализ внутреннего строения подтвердил, что разброс эксплуатационных характеристик автоматических выключателей, выявленный в ходе электротехнических испытаний, имеет прямые конструктивные причины.
Конкретная аномалия (ВА47-60М) объяснена особенностью конструкции его соленоида.
Общие вариации в токе срабатывания у разных моделей обусловлены комбинацией трёх основных факторов: числа витков катушки (индуктивность), жёсткости возвратной пружины и массы якоря.
Различия в дугогасительных камерах напрямую коррелируют с заявленными пределами отключающей способности и потенциальной надёжностью АВ.
Рекомендации по выбору для потребителей:
Для ответственных применений, где важна стабильность защиты от КЗ, следует выбирать АВ известных брендов, демонстрирующих предсказуемую корреляцию параметров и использующих массивные дугогасительные камеры.
Образцы с выявленными аномалиями (как ВА47-60М) требуют повышенного внимания и выборочного контроля при закупке.
Отчет подготовлен командой инженеров НАГ:
Андрей Кулезнёв
Павел Розенталь
